DBY型電動隔膜泵(第二代)產品詳細說明：

DBY型電動隔膜泵(第二代)是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、羅桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力3kgf/cm2的場合。

DBY型電動隔膜泵(第二代)用途

1、各種劇毒、易燃、易揮發液體。8、油漆、橡膠、顏料粘合劑。
2、各種強酸、強堿、強腐蝕夜體。9、各種瓷器、水泥灌漿灰漿泥漿。
3、可輸送較高溫度的介質150℃10、各種橡膠漿乳膠、有機溶劑、填料。
4、作為種種壓濾機前級送壓裝置。11、油輪泊船清倉吸取倉內污水及剩油。
5、熱水回收及循環。12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
6、油罐車、油庫、油品裝缺13、礦井、坑道、遂道、下水道中污水、沉淀物。
7、泡菜果醬、土豆泥、巧克力等。14、各種特殊介質的吸送。

四、工作條件
流量范圍：0.5～16m 3 /h
揚程范圍：30m
轉速n：2900r/min
自吸性能:4m/3分鐘

五、結構圖
序號部件名稱序號部件名稱
1泵體 6隔離層
2靜環7外磁鋼總成
3動環 8內磁鋼總成
4葉輪9泵軸
5密封圈10軸套
11連接架12電機

六、DBY型電動隔膜泵(第二代)性能參數表

型號	流量Q	Head(m) 揚程	吸程	最大允許通過顆料直徑（mm）	電機動率（KW）
DBY-10	0.5	30	3	1	0.37
DBY-15	1	30	3	1	0.55
DBY-25	3.5	30	7	2.5	1.5
DBY-32	4	30	7	2.5	1.5
DBY-40	5.5	30	7	4.5	1.5
DBY-50	8.5	30	7	8	2.2
DBY-65	10	30	7	8	2.2
DBY-80	14	30	7	10	4
DBY-100	16	30	7	10	4

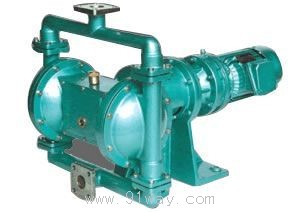

DBY型電動隔膜泵(第二代)
