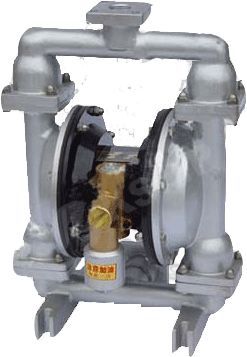

QBY氣動隔膜泵（第一代）產品詳細說明：

一、產品概述
QBY氣動隔膜泵（第一代）已形成系列化生產，QBY系列氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近。 有12種規格直徑： ∮ 10mm（ 3 / 8 〃）、 ∮ 15mm（ 1 / 2 〃）、 ∮ 25 mm（1〃）、 ∮ 40mm（1 1 / 2 〃）、 ∮ 50mm（2〃）、 ∮ 65（2 1 / 2 〃）、 ∮ 80（3〃）、 ∮ 100（4〃）。四種材質：鋁合金、鑄鐵、不銹鋼、聚丙烯。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯、特氟隆（F46）等滿足不同用戶的需要。 該泵已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。

三、產品用途

1．不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/c㎡。 流動寬蔽，通過性能好，允許通過QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。 2．最大顆粒，直徑達10mm抽送泥漿、雜質時，對泵磨損甚微。 3．揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在1-7kg/c㎡之間）。 4．該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。 5．不必用電，在易燃、易爆場所使用安全可靠。 6．可以浸沒在介質中工作。 7．使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地無介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。 8．結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。 9． 可輸送較粘的液體。（粘度在1萬厘泊以下） 10．本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

四、QBY氣動隔膜泵（第一代）型號意義

流量Q：0.8～30 m 3 /h 揚程H：0～50m 最大允許通過顆粒直徑D：1～10mm

五、性能參數

QBY氣動隔膜泵（第一代）
型號	流量	揚程	吸程	口徑	最大允許通過顆粒	最大供氣壓
QBY-10	0-0.8	0-50	5	10	1	4-7
QBY-15	0-1	0-50	5	15	1	4-7
QBY-20	0-1.8	0-50	7	20	2.5	2-7
QBY-25	0-2.4	0-50	7	25	2.5	2-7
QBY-32	0-5.6	0-50	7	32	4.5	2-7
QBY-40	0-8	0-50	7	40	4.5	2-7
QBY-50	0-12	0-50	7	50	8	2-7
QBY-65	0-18	0-50	7	65	8	2-7
QBY-80	0-24	0-50	7	80	10	2-7
QBY-100	0-30	0-50	7	100	10	2-7
