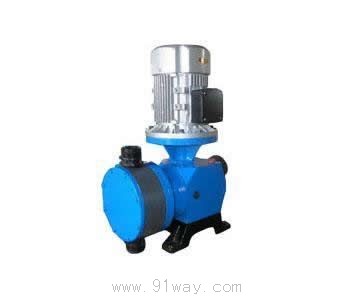

產品名稱： | JMZ系列精密計量泵 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 計量泵 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
JMZ系列精密計量泵
可調計量范圍：0-560L/H
最大壓力范圍：0-0.6MPa
驅動方式：電機驅動
控制方式：手動、自動控制(可接收4-20mA信號來調節流量)
1、鑄鋁殼體，散熱性能高，整體重量輕，適用各種酸堿藥液，無毒無味。
2、采用偏心曲軸機構。
3、接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
4、性價比高，普遍適用于，壓力要求不高的水處理行業。
5、在泵運行或停止時也可任意調節流量也可定量輸出。
6、隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層厚度3.mm SUS304支撐鐵芯，第四層采用強化尼龍纖維補強，第五采用EPDM彈性橡膠完全包履，可有效提升隔膜使用壽命。
JMZ型隔膜式計量泵材質:
|
泵頭部位材料 |
工作條件 |
| 計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 | 環境溫度： -30℃―+90℃ |
| 計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 | 電機：二相 三相 |
| 閥球： 二氧化硅、SUS304、SUS316、陶瓷 | 功率：25W 80W |
| 密封： 聚四氟乙烯、聚氯乙烯 | 防護等級：IP54 |
JMZ型隔膜式計量泵性能參數:
|
型 號 |
流量 (L/H) |
壓力(MPa) |
沖次（MIN-1） |
進出口徑（mm） |
重量(KG) |
|
JMZ-180/0.5 |
180 |
0.5 |
48 |
DN15 |
25 |
|
JMZ-280/0.5 |
280 |
0.5 |
72 |
DN15 | |
|
JMZ-360/0.4 |
360 |
0.4 |
96 |
DN25 | |
|
JMZ-450/0.4 |
450 |
0.3 |
144 |
DN25 | |
|
JMZ-560/0.4 |
560 |
0.3 |
144 |
DN25 |

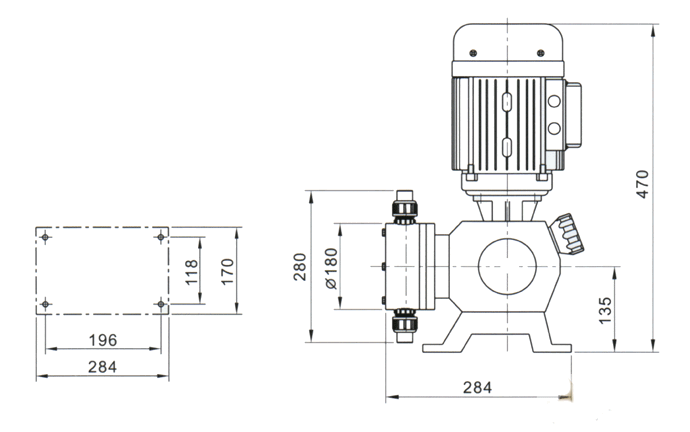

JMZ型隔膜式計量泵(外型尺寸)

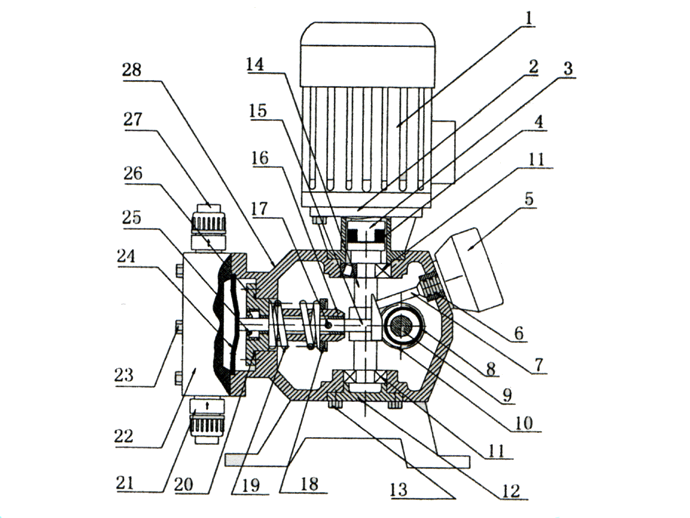

JMZ隔膜式計量泵結構說明
|
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
電機 |
8 |
偏心輪軸承 |
15 |
頂桿 |
22 |
泵頭 |
|
2 |
電機座 |
9 |
主軸 |
16 |
導向軸套 |
23 |
螺栓 |
|
3 |
電機聯軸節 |
10 |
蝸輪 |
17 |
鍵 |
24 |
膜片 |
|
4 |
橡膠緩沖塊 |
11 |
軸承 |
18 |
彈簧座 |
25 |
油封 |
|
5 |
調節手輪 |
12 |
軸承蓋 |
19 |
彈簧 |
26 |
油封座 |
|
6 |
密封圈 |
13 |
螺絲 |
20 |
密封圈 |
27 |
出水閥總成 |
|
7 |
調節頂桿 |
14 |
蝸桿 |
21 |
進水閥總成 |
28 |
泵體 |
JMZ隔膜式計量泵結構說明
|
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
電機 |
8 |
偏心輪軸承 |
15 |
頂桿 |
22 |
泵頭 |
|
2 |
電機座 |
9 |
主軸 |
16 |
導向軸套 |
23 |
螺栓 |
|
3 |
電機聯軸節 |
10 |
蝸輪 |
17 |
鍵 |
24 |
膜片 |
|
4 |
橡膠緩沖塊 |
11 |
軸承 |
18 |
彈簧座 |
25 |
油封 |
|
5 |
調節手輪 |
12 |
軸承蓋 |
19 |
彈簧 |
26 |
油封座 |
|
6 |
密封圈 |
13 |
螺絲 |
20 |
密封圈 |
27 |
出水閥總成 |
|
7 |
調節頂桿 |
14 |
蝸桿 |
21 |
進水閥總成 |
28 |
泵體 |
