GU型系列真空(壓力)球閥產品詳細說明：

GU型系列真空(壓力)球閥是適用于真空系統中接通或切斷管路的介質流。該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。

GU型系列真空(壓力)球閥主要技術性能

適用范圍(Pa)	快卸法蘭（KF）2x105 ～1.3x10 -5 活套法蘭16x105～1.3x10 -5
閥門漏率(Pa.L/S)	≤1.3x10-5
介質溫度（℃）	標準出廠：-30～+150 特殊指定：-30～+240
安裝位置	任意
法蘭標準	GB4982；GB/T6070

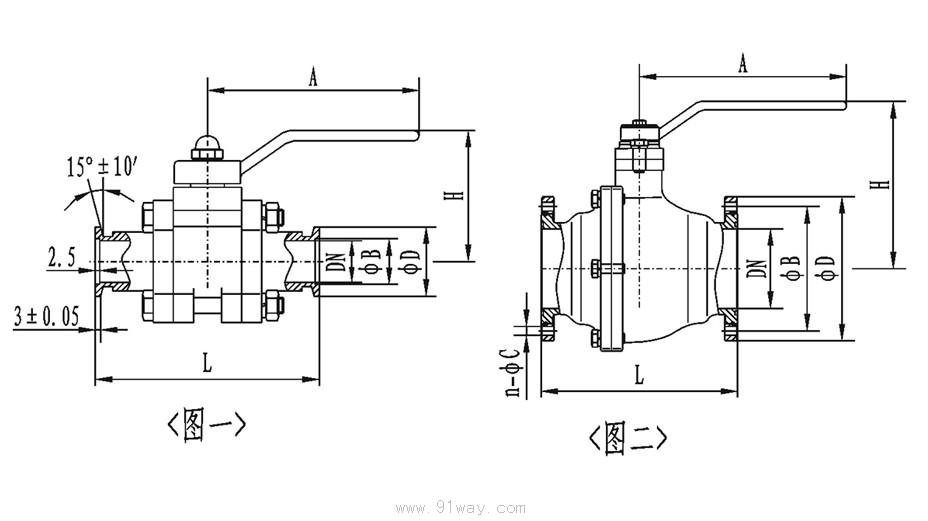

（圖一）快卸法蘭（KF）連接及外形尺寸（GB4982）

型號	通徑(DN)	ΦD	ΦB	H	L	A
GU-16/KF	16	30	17.2	62	100	120
GU-25/KF	25	40	26.2	75	114	150
GU-40/KF	40	55	41.2	115	165	200
GU-50/KF	50	75	52.2	125	175	221

（圖二）活套法蘭連接及外形尺寸（GB/T6070）

型號	通徑(DN)	ΦD	ΦB	H	L	A	n-ΦC
GU-16	16	60	45	62	100	120	4-6.5
GU-25	25	70	55	75	114	150
GU-32	32	90	70	93	140	180	4-9
GU-40	40	100	80	115	165	200
GU-50	50	110	90	125	175	221
GU-63	63	130	110	166	186	230
GU-80	80	145	125	175	198	290	8-9
GU-100	100	165	145	189	220	260
GU-125	125	200	175	232	266	360	8-11
GU-150	150	225	200	250	296	400
