CY14-1B軸向柱塞泵產品詳細說明：

一、概論
本系列軸向柱塞泵將具有31.5MPa壓力的純凈的液壓油輸入到各種油壓機、液動機等液壓系統中，以產生巨大的工作動力。
同時該油泵可以作為液壓馬達使用。根據需要，本油泵有多種變量形式。本油泵，油馬達廣泛用于船舶、航空、礦山、冶金、壓鑄、鍛造、機床的各類機械中，其特點是體積小、效率高、壽命長、設計先進、結構緊湊、維護方便。

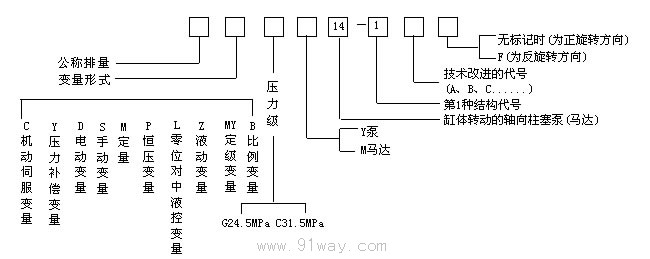

二、型號說明

示例：63SCY14-1B
表示：排量為63毫升/轉，壓力為31.5MPa的手動變量的缸體旋轉的軸向柱塞油泵。
（即1000r/min時公稱流量為63L/min）

三、油泵系列規格（見表1.表2）
表1　CY14-1B、CM14-1B軸向柱塞泵（馬達）系列參數

公稱排量		1.25	2.5	5	10	2.5		63	160	250
額定壓力（MPa）		31.5
理論（空載）排量（ml/r）		1.74	3.49	5.5	10.9	26.9		67.8	175.6	253.8
1000r/min的公稱流量（l/min）		1.25	2.5	5	10	25	40	63	160	250
公稱轉速（r/min）		1500	1500	1500	1500	1500		1500	1000	1000
最高轉速（r/min）
最大理論扭矩（Nm）		8.7	17.5	27.4	54.6	134.9		339.9	880.3	1272.4
1000r/min的最大理論功率（KW）		0.9	1.8	2.9	5.7	14.1	20.7	35.6	92.2	133.2
變量 形式	CCY14-1B				0	0		0	0	0
	DCY14-1B				√	√	√	√	√	√
	YCY14-1B				√	√		√	√	√
	SCY14-1B				√	√	√	√	√	√
	MCY14-1B				√	√		√	√	√
	PCY14-1B				√	√	√	√	√	√
	LCY14-1B				0	0		0	0	0
	ZCY14-1B				0	0	0	0	0	0
	MYCY14-1B				√	√		√	√	√
	BCY14-1B				√	√	√	√	√	√

※注：經技術洽談后訂貨，有“0”者表示油流可以換向，有√者表示油流不可換向，空白者表示無該品種。

表2　GY14-1B（GM14-1B）軸向柱塞泵（馬達）系列參數

公稱排量		16	32	80	400
額定壓力（MPa）		25
理論（空載）排量（ml/r）		17.0	34.1	87.6	365.5
1000r/min的公稱流量（l/min）		16	32	80	400
公稱轉速（r/min）		1500	1500	1500	1000
最高轉速（r/min）		特定
最大理論扭矩（Nm）		67.6	135.5	348.2	1452.7
1000r/min的最大理論功率（KW）		7.4	14.8	37	169.2
變量 形式	CGY14-1B	0	0	0	0
	YGY14-1B	√	√	√	√
	DGY14-1B	√	√	√	√
	SGY14-1B	√	√	√	√
	MGY14-1B	√	√	√	√
	PGY14-1B	√	√	√	√
	LGY14-1B	√	√	√	√
	ZGY14-1B	0	0	0	0
	BGY14-1B	√	√	√	√
	MYGY14-1B	√	√	√	√

※注：本產品屬CY系列派生系列

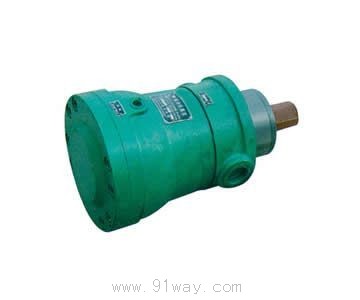

MCY型軸向柱塞泵
結構原理簡述
　　MCY型軸向柱塞泵，其原理較為簡單，泵的傳動軸與缸體用花鍵聯接，帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心轉動。每個柱塞端部有一個滑靴，定心彈簧通過內套鋼球、回程盤，將滑靴壓在與軸線成一定傾斜角的斜盤上。當缸體旋轉時，柱塞同時作往復運動，完成吸油和壓油動作。定心彈簧通過外套將缸體壓配油盤上，起初始密封作用。滑靴和配油盤均采用了油壓靜力平衡，不但減少了泵的磨損，而且使泵具有很高壓的容積效率和機械效率。

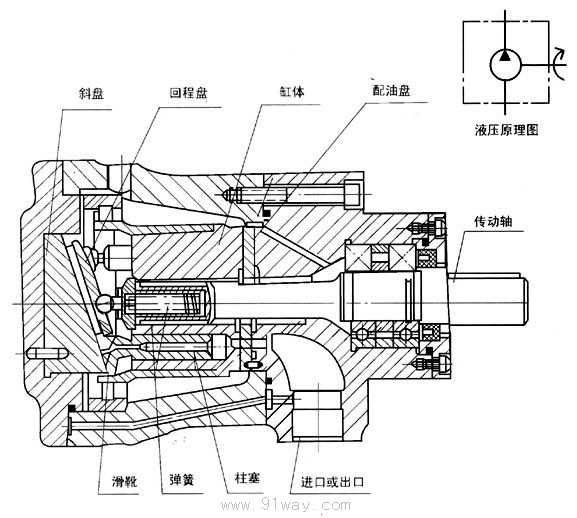

結構圖

推薦管道尺寸

推薦管道尺寸
規格	進出口油管	回油口
1.25，2.5MCY14-1B	18×13	10×8
5MCY14-1B	22×16	14×12

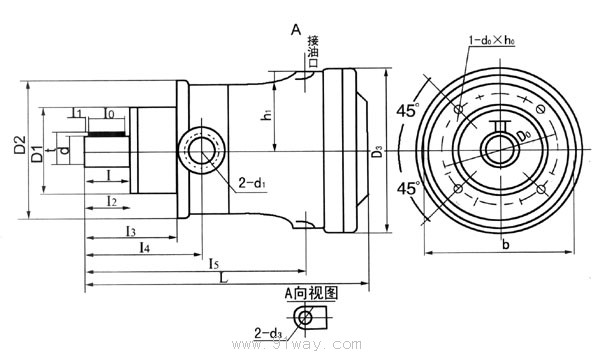

型號	b	b0 （N0）	D0	D1 （f9）	D2	D3	b0 （N0）	d （h6）	d1	d2	d3
1.25，2.5MCY14-1B	85	5	80	52	94	98	14	14	M18×1.5	M10×1	44
5MCY14-1B	95	6	90	60	97	102	20	20	M22×1.5	M14×1.5	48
型號	L	I	I0	I1	I2	I3	I4	I4	I5	t	d0×h0
1.25，2.5MCY14-1B	175	25	20	3	26	63	79	79	123	16	M8×14深
5MCY14-1B	196.5	32	28	3	34	73	90	90	142.5	22.5	M8×20深

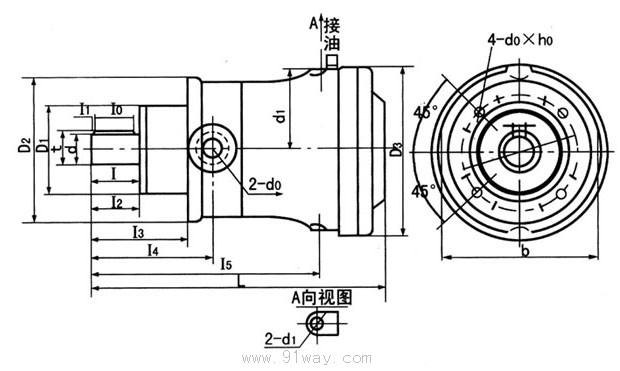

10.25.（32）.40.63.（80） MCY14-1B（括號內為MGY）

推薦管道尺寸
1.MCY-14-1B可采用SCY14-1B的管道尺寸。
2.CM14-1B可采用CCY14-1B的管道尺寸。

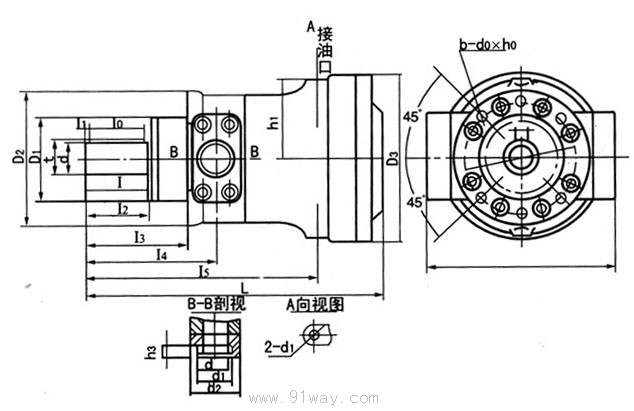

型號	b	b0 （N0）	b3	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3	h1
10MCY14-1B	142	8		100	75	125	150	25	M22×1.5		M14×1.5	71
25.（32）MCY14-1B	172	8		125	100	150	170	30	M33×2		M14×1.5	83
40MCY14-1B	180	10		135	100	164	182	32	M39×2		M18×1.5	87
63.（80）MCY14-1B	200	12		155	120	190	225	40	M43×2		M18×1.5	108
160MCY14-1B	340	16	90	198	150	240	300	55	50	64	M22×1.5	141
250.（400）MCY14-1B	420	18	110	230	180	280	360	60	55	76	M22×1.5	170
型號	h3	L	I	I0	I1	I2	I3	I4	I5	t	d0×h0
10MCY14-1B		253	40	30	4	41	86	109	194	28	M10×25深
25.（32）MCY14-1B		308	52	45	4	54	104	134	246	32.5	M10×25深
40MCY14-1B		311	49	45	4	54	104	136	236	35	M10×25深
63.（80）MCY14-1B		385	60	50	4	62	122	157	300	42.8	M10×25深
160MCY14-1B	25	525	106	100	4	110	180	230	411	59	M16×25深
250MCY14-1B	25	622	110	100	5	112	212	272	492	63.9	M20×25深
400MCY14-1B	28	632	110	100	5	112	212	277	502	63.9	M20×35
