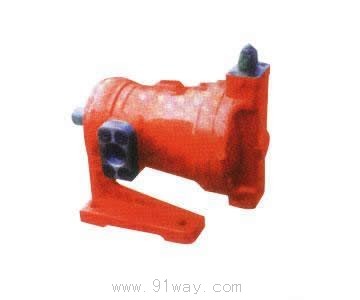

BCY型軸向柱塞泵產品詳細說明：

BCY型軸向柱塞泵將具有31.5Mpa壓力的純凈的液壓油輸入到各種油壓機、液動機等到液壓系統中，以產生巨大的工作動力。
同時該油泵可以作為液壓馬達使用。根據需要，本油泵有多種變量形式。本油泵，油馬達廣泛用于船舶航空、礦山、冶金、壓鑄、鍛造、機床的名類機械中，其特點是體積小、效率高、壽命長、設計先進、結構緊湊、維護方便。

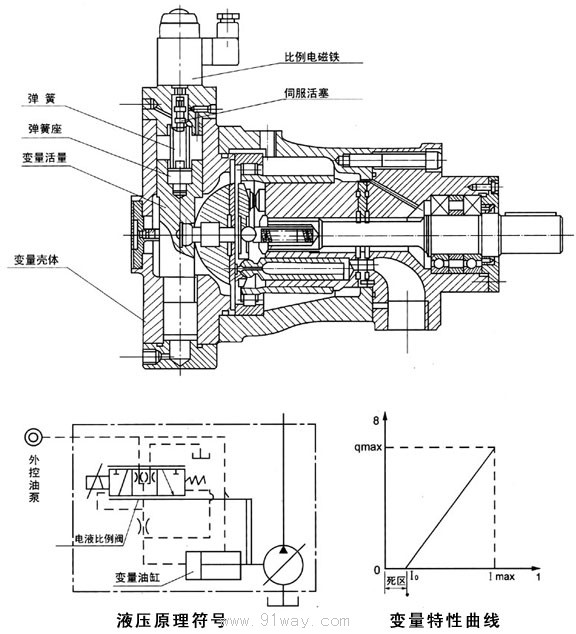

BCY型軸向柱塞泵結構圖

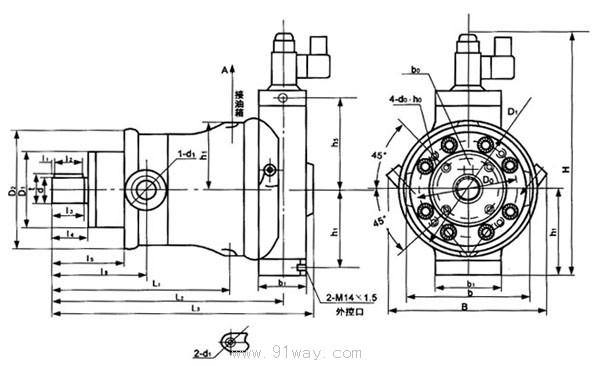

10、25（32）.40.63（80）BCY14-1B

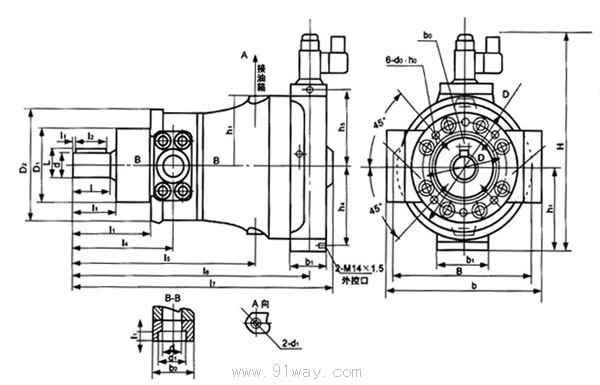

160、250、（400）BCY14-1B

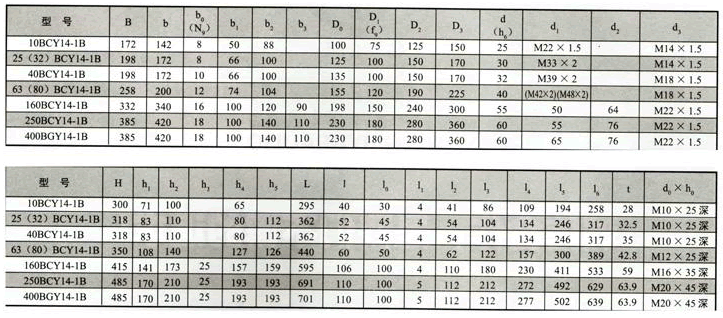

型號	B	b	b0 （N9）	b1	b2	b3	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3
10BCY14-1B	172	142	8	50	88		100	75	125	150	25	M22×1.5		M14×1.5
25（32）BCY14-1B	198	172	8	66	100		125	100	150	170	30	M33×2		M14×1.5
40BCY14-1B	198	172	10	66	100		135	100	150	170	32	M39×2		M18×1.5
63（80）BCY14-1B	258	200	12	74	104		155	120	190	225	40	M42×2		M18×1.5
160BCY14-1B	332	340	16	100	120	90	198	150	240	300	55	50	64	M22×1.5
250BCY14-1B	385	420	18	100	140	110	230	180	280	360	60	55	76	M22×1.5
400BGY14-1B	385	420	18	100	140	110	230	180	280	360	60	65	76	M22×1.5

型號	H	h1	h2	h3	h4	h5	L	I	I0	I1	I2	I3	I4	I5	I6	t	d0×h0
10BCY14-1B	300	71	100		65		295	40	30	4	41	86	109	194	258	28	M10×25深
25（32）BCY14-1B	318	83	110		80		362	52	45	4	54	104	134	246	317	32.5	M10×25深
40BCY14-1B	318	83	110		80		362	52	45	4	54	104	157	246	317	35	M10×25深
63（80）BCY14-1B	350	108	140		127	126	440	60	50	4	62	122	230	300	389	42.8	M12×25深
160BCY14-1B	415	141	173	25	157	159	595	106	100	4	110	180	272	411	533	59	M16×35深
250BCY14-1B	485	170	210	25	193	193	691	110	100	5	112	212	277	492	629	63.9	M20×45深
400BGY14-1B	485	170	210	25	193	193	701	110	100	5	112	212	134	502	639	63.9	M20×45深

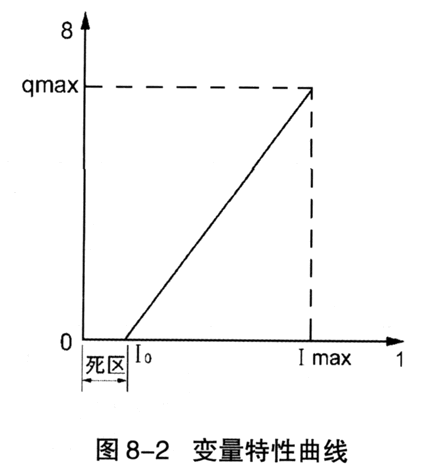

BCY型軸向柱塞泵特性曲線


BCY型軸向柱塞泵技術參數
