您的位置：您的位置：首頁 → 泵閥管件 → 閥門產品 → 調節閥 → ZDSP(M)精小型電子式電動單座(套筒)調節閥

產品名稱：

ZDSP(M)精小型電子式電動單座(套筒)調節閥

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 調節閥

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZDSP(M)精小型電子式電動單座(套筒)調節閥產品詳細說明：

ZDSP(M)型電子式精小型電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。

一、閥體
形式：直通倒S鑄造閥
公稱通徑：DN20－300mm
公稱壓力：PN1.64.06.4MPa
連接形式：JB78－59JB/T79.2－94凹式
材料：ZG230—450ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti

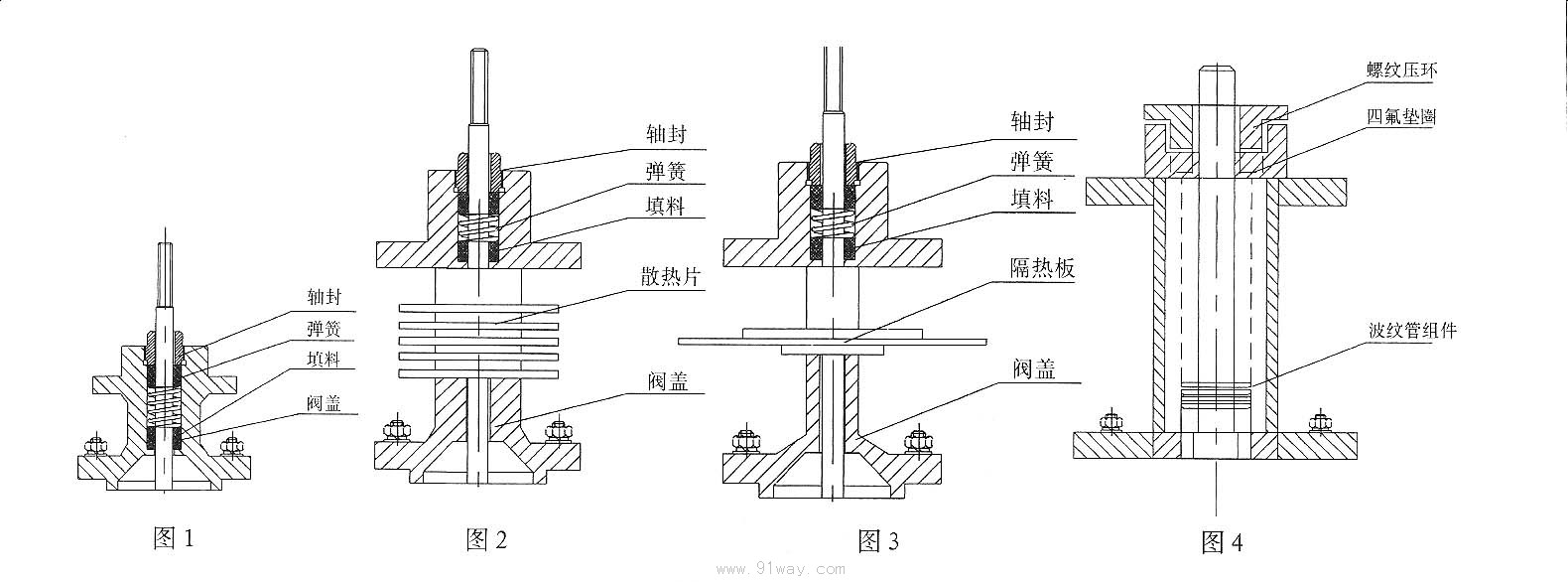

二、上閥蓋
常溫型：-20℃－+200℃（圖1）
散熱型：-40℃―+450℃（圖2）
低溫型：-200℃－-20℃（圖3）
波紋管型：-10℃－+450℃（圖4）
壓蓋形式：，螺紋壓緊式，螺栓壓緊式
填料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管

三、閥內組件

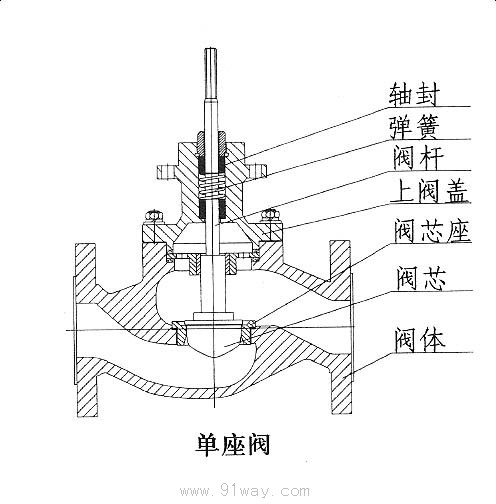

閥芯形式：上導向單座柱塞式閥芯，

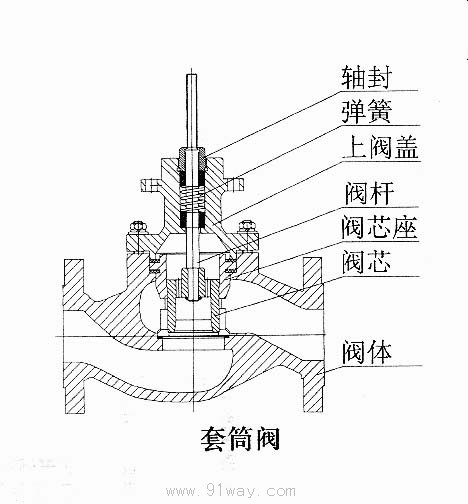

或上導向單座套筒柱塞式閥芯

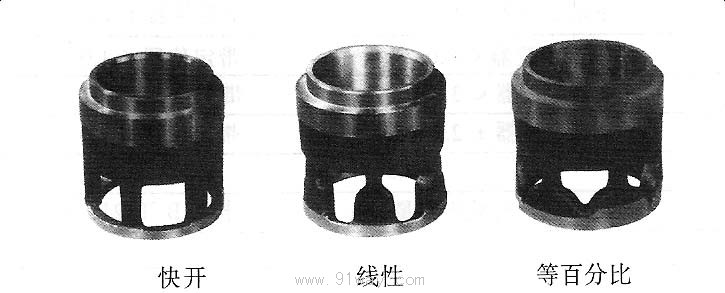

流量特性：等百分比特性，
直線特性和快開特性
材料：1Cr18Ni9TiOCr18Ni12Mo2Ti

四、執行機構
類型:可選PS、3810電子式直行程執行機構，防爆型選用3810型，技術參數和性能：請參閱對應的執行機構及閥門定位器說明書。

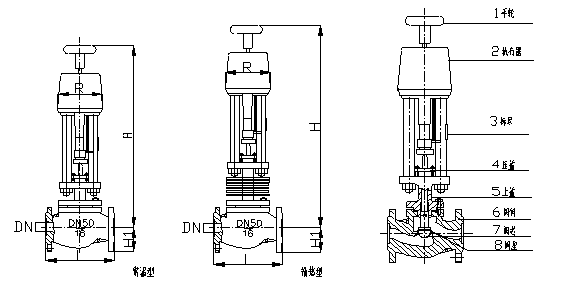

五、外形尺寸

公稱通徑DN（mm）	L(mm)			H(mm)		H1(mm)				R (mm)	重量（kg）
公稱通徑DN（mm）	1.6 (MPa)	4.0 (MPa)	6.4 (MPa)	常溫型	散熱型	PN0.6 (MPa)	PN1.6 (MPa)	PN4.0 (MPa)	PN6.4 (MPa)	R (mm)	1.6 (MPa)	4.0,6.4 (MPa)
G3/4”	120	120	120	643	/	31	31	31		176	9	10
20	184	194	206	699	849	45	52	52	65	176	11	14
25	184	197	210	711	861	50	57.5	57.5	70	176	13	17
40	222	235	251	728	893	65	75	75	85	176	15	24
50	254	267	286	731	901	70	82	82	90	176	19	29
65	276	292	311	827	100	80	92	92	102	176	32	51
80	298	317	337	839	1024	95	100	100	107	176	40	63
100	352	368	394	857	1067	105	110	117	125	176	50	84
150	451	473	508	1140	1400	132	142	150	172	225	77	120
200	600	610	650	1160	1420	160	170	187	207	225	115	159
250	650	670	690	1305	1513	187	202	225	235	225	226	282
300	740	770	800	1512	1670	220	230	257	265	225	284	369

六、ZDSP/M規格參數表

公稱通徑DN			20				25	32		40	50		65	80	100	125	150	200	250	300
閥座直徑mm			10	12	15	20	25	32		40	50		65	80	100	125	150	200	250	300
額定流量系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6		27.5	44		69	110	176	275	440	690	940	1200
		等百分比	1.6	2.5	4	6.3	10	16		25	40		63	100	160	250	400	630	850	1050
行程mm			10				16		25			40				60			100
允許泄漏量Q	單座式		IV級為Kv值的0.01%,按GB4213－92標準
	套筒式		III級為Kv值的0.1%,按GB4213－92標準
基本誤差%			±1.0
回差%			1.0
死區%			1.0
始終點偏差%			±2.5
額定行程偏差%			2.5
可調比			50:1

七、允許壓差

公稱通徑（mm）		20				25	40		50	65		80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50		65	80	100	125	150	200	250	300
執行機構		允許壓差ΔP（Mpa）
PSL202	單座	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
PSL202	套筒					6.4	6.4	6.4	5.10
PSL204	單座						4.31	2.76	1.76		1.04	0.69	0.44
PSL204	套筒										6.4	6.4	5.62
PSL208	單座										1.86	1.23	0.78	0.50	0.35	0.20
PSL208	套筒													6.4	5.31	3.97
PSL320	單座													1.26	0.87	0.49	0.32		0.22
PSL320	套筒																6.4		4.14

八、型號編制說明

Z	D	S	P	16	C	G
自控閥門	執行機構類型	位移特征：	閥門結構形式：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直行程	P：表示單座	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型常溫省略
	R：表示3810系列		M：表示套筒	40：表示4.0MPa	P：表示不銹鋼鑄鐵省略	G：表示中溫型常溫省略
	H：表示DKZ系列			64：表示6.4MPa	P：表示不銹鋼鑄鐵省略
	C：表示其它系列

九、定貨須知

1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力 10.其它特殊要求

4.流量特性
5.閥體材質
6.額定流量系數

7.介質種類和溫度范圍
8.閥前后壓力(壓差)
9.電源電壓和控制信號

ZDSP(M)精小型電子式電動單座(套筒)調節閥（示意圖）
