您的位置：您的位置：首頁 → 泵閥管件 → 閥門產品 → 調節閥 → ZJHG型氣動薄膜隔膜調節閥

產品名稱：

ZJHG型氣動薄膜隔膜調節閥

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 調節閥

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZJHG型氣動薄膜隔膜調節閥產品詳細說明：

采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可覆蓋防腐層，特別適用于要求耐腐蝕、劇毒場院合。
ZJHG型采用多彈簧執行機構，高度及重量均可減少30%；閥體內表面多種材料涂覆層，避免介質直接接觸，承受強腐蝕性介質的腐蝕；閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的調節；閥體流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。

一、主要零件材料
閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯
閥蓋：ZG230~450
波紋薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60SiMn

二、主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	無襯里	9.8	19	32	48	63	108	158	270	360	518	1114
額定流量系數KV	有襯里	7.8	17	28	41	55	87	127	240	311	415	1121
額定行程L（mm）		8	10	12	16	24	30	34	36	44	55	65
膜片有效面積Ae（cm2））		280		400			600			1000
公稱壓力PN（mm）		0.6 1.0
固有流量特性		近似等百分
工作溫度（℃）		≤150
信號范圍Pr（KPa）		20~100 40~200 400~600
允許泄漏量		在允許壓差范圍內泄漏量為零

*本表中所列執行機構為標準配置，可根據工藝要求選配

三、隔膜材質及適用范圍

隔膜材質	使用溫度	適用介質
丁荃膠（B級）	-40~+100	大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類
天然膠（Q級）	-50~+100	主要用于凈化水、無機鹽和稀的礦物酸介質
聚四氟乙烯	-10~+150	極優的化學穩定性、耐強酸、強堿、強氧化劑的腐蝕

四、閥體襯里材質及適用范圍

閥體襯里	使用溫度（℃）	適用介質
無襯里	-10~+175	適用于非腐蝕性介質
軟橡膠	-10~+85	有很好的耐腐蝕、耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等
硬橡膠	-10~+85	適用于無機堿、鹽類、鹽酸、鍍金屬溶液、軟水、氟化物、氯氣等
氯丁膠	-10~+105	適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好
丁荃膠	-10~+120	防腐性能和耐磨性能良好，對大部分無機酸性灰漿的耐磨蝕性能最好
搪瓷	-10~+175	適用于濕無機酸、氧化酸、鹵素、醇類、酯類等化合物
氟46	-20~+190	適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質。

五、連接尺寸及標準

法蘭標準：鑄鐵法蘭按GB4216-84

鑄鋼法蘭按GB9113-88

法蘭密封面型式：凸面

執行機構氣信號接頭：內螺紋M16×1.5

結構長度：GB12221-89

閥體法蘭端面距及法蘭標準也可按用戶指定標準制造

如：ANSI、JIS、DIN等標準

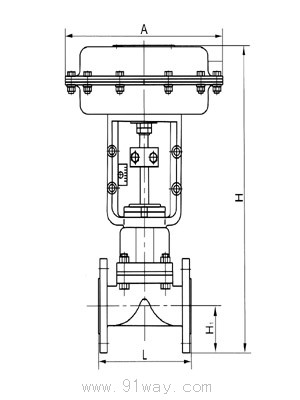

六、外形尺寸及重量

公稱通徑DN（mm）	L	A	H1	H	G（Kg）
20	150	280	52.5	400	21
25	160	280	57.5	408	23.5
32	180	280	67.5	418	28
40	200	308	75	464	33.5
50	230	308	82.5	487	38
65	290	394	90	520	65
80	310	394	100	530	73
100	350	394	110	550	94
125	400	498	135	575	160
150	480	498	150	590	195
200	600	498	190	630	290

ZJHG型氣動薄膜隔膜調節閥（示意圖）
