產品名稱： | ZJHP(M)精小型氣動薄膜單座（套筒）調節閥 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 調節閥 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||

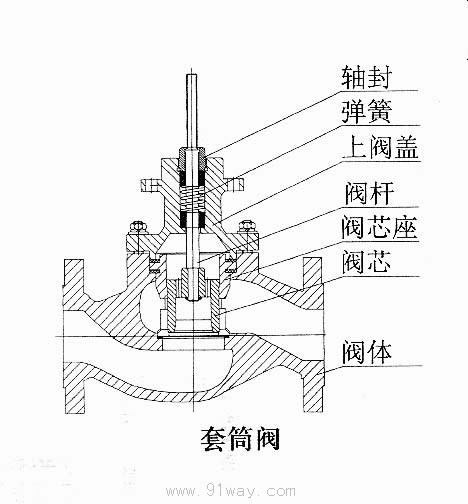

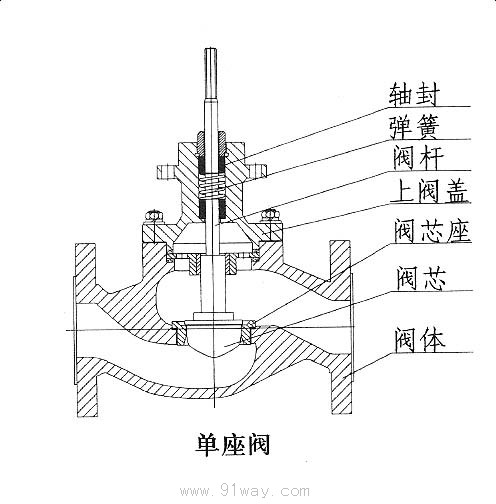

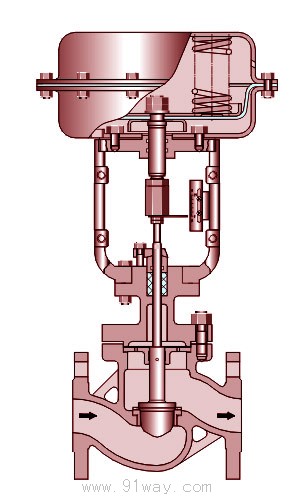

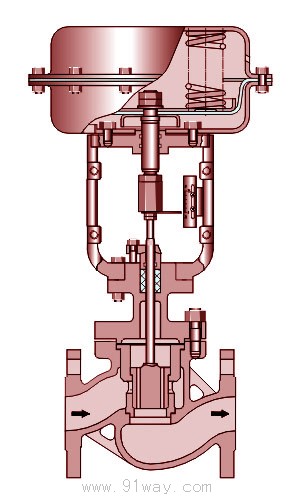

ZJHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
一、閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
二、閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

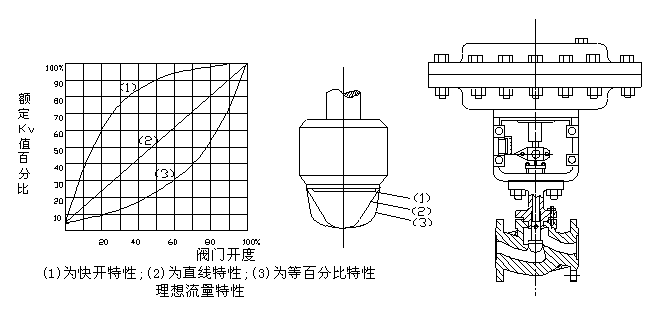

三、流量特性圖
|
公稱
通徑
(mm) |
閥座
直徑
(mm) |
額定流量系數Kv |
額定
行程
(mm) |
薄膜有效面積cm2 |
固有可調比 |
環境溫度℃ |
基本誤差 |
回差 |
死區 |
額定流量系數 |
泄漏量 |
||
|
直線 |
等百分比 |
|
|||||||||||
|
G3/4 |
3
4
5
6
7
8 |
0.08
0.12
0.20
0.32
0.50
0.80 |
10 |
220 |
50:1 |
-40~+85 |
不帶定位器±5%
帶定位器±1%
|
不帶定位器±3%
帶定位器1% |
不帶定位器±3%
帶定位器0.4% |
±10% |
單座10-4閥額容量（套筒10-3閥額定容量） |
||
|
20 |
10 |
1.8 |
1.6 |
10 |
350 |
||||||||
|
12 |
2.8 |
2.5 |
|||||||||||
|
15 |
4.4 |
4 |
|||||||||||
|
20 |
6.9 |
6.3 |
|||||||||||
|
25 |
25 |
11 |
10 |
16 |
|||||||||
|
40 |
32 |
17.6 |
16 |
25 |
|||||||||
|
40 |
27.5 |
25 |
|||||||||||
|
50 |
50 |
44 |
40 |
||||||||||
|
65 |
65 |
69 |
63 |
40 |
560 |
||||||||
|
80 |
80 |
110 |
100 |
||||||||||
|
100 |
100 |
176 |
160 |
||||||||||
|
150 |
125 |
275 |
250 |
60 |
900 |
||||||||
|
150 |
440 |
400 |
|||||||||||
|
200 |
200 |
690 |
630 |
||||||||||
|
250 |
250 |
1000 |
900 |
100 |
1400 |
||||||||
|
300 |
300 |
1600 |
1440 |
||||||||||
六、ZJHP型氣動單座調節閥允許壓差 單位：MPa
|
開關方式 |
執行機構
型號 |
彈簧范圍KPa |
氣源壓力MPa |
公稱通徑（閥座直徑）mm | |||||||||||
|
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | |||||||
|
10 |
12 |
15 |
20 | ||||||||||||
|
氣關 |
ZHA-22 |
20-100
20-100
40-200 |
0.14
0.25
0.4 |
6.4
6.4
6.4 |
6.19
6.4
6.4 |
3.96
6.4
6.4 |
2.2
6.4
6.4 |
1.4
6.4
6.4 |
|
|
|
|
|
|
|
|
ZHA-23 |
20-100
20-100
40-200 |
0.14
0.25
0.4 |
|
|
|
|
|
0.56
3.64
5.04 |
0.35
2.30
3.18 |
|
|
|
|
| |
|
ZHA-34 |
20-100
20-100
40-200 |
0.14
0.25
0.4 |
|
|
|
|
|
|
|
0.34
2.21
3.06 |
0.22
1.43
1.98 |
0.14
0.91
1.26 |
|
| |
|
ZHA-45 |
20-100
20-100
40-200 |
0.14
0.25
0.4 |
|
|
|
|
|
|
|
|
|
|
0.10
0.66
0.92 |
0.06
0.37
0.52 | |
|
氣
開 |
ZHB-22 |
20-100
40-100
80-240 |
0.14
0.25
0.4 |
4.64
6.4
6.4 |
3.09
6.4
6.4 |
1.98
5.94
6.4 |
1.11
3.3
6.4 |
0.7
2.1
4.9 |
|
|
|
|
|
|
|
|
ZHB-23 |
20-100
40-100
80-240 |
0.14
0.25
0.4 |
|
|
|
|
|
0.28
0.84
1.95 |
0.18
0.53
1.25 |
|
|
|
|
| |
|
ZHB-34 |
20-100
40-100
80-240 |
0.14
0.25
0.4 |
|
|
|
|
|
|
|
0.17
0.51
1.18 |
0.11
0.33
0.78 |
0.07
0.21
0.5 |
|
| |
|
ZHB-45 |
20-100
40-100
80-240 |
0.14
0.25
0.4 |
|
|
|
|
|
|
|
|
|
|
0.05
0.15
0.36 |
0.03
0.09
0.21 | |
|
開關方式 |
執行機構型號 |
彈簧范圍KPa |
氣源壓力MPa |
公稱通徑（mm） | |||||||||
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | ||||||
|
氣關 |
ZHA-22 |
20-100
20-100
40-200 |
0.14
0.25
0.4 |
3.00 |
|
|
|
|
|
|
| ||
|
6.4 |
|
|
|
|
|
|
| ||||||
|
6.4 |
|
|
|
|
|
|
| ||||||
|
ZHA-23 |
20-100
20-100
40-200 |
0.14
0.25
0.4 |
|
2.25 |
1.95 |
|
|
|
|
| |||
|
|
6.4 |
6.4 |
|
|
|
|
| ||||||
|
|
6.4 |
6.4 |
|
|
|
|
| ||||||
|
ZHA-34 |
20-100
20-100
40-200 |
0.14
0.25
0.4 |
|
|
|
2.36 |
2.04 |
1.67 |
|
| |||
|
|
|
|
6.4 |
6.4 |
6.4 |
|
| ||||||
|
|
|
|
6.4 |
6.4 |
6.4 |
|
| ||||||
|
ZHA-45 |
20-100
20-100
40-200 |
0.14
0.25
0.4 |
|
|
|
|
|
|
1.41 |
1.14 | |||
|
|
|
|
|
|
|
6.4 |
6.4 | ||||||
|
|
|
|
|
|
|
6.4 |
6.4 | ||||||
|
氣
開 |
ZHB-22 |
20-100
40-100
80-240 |
0.14
0.25
0.4 |
1.50 |
|
|
|
|
|
|
| ||
|
4.50 |
|
|
|
|
|
|
| ||||||
|
6.4 |
|
|
|
|
|
|
| ||||||
|
ZHB-23 |
20-100
40-100
80-240 |
0.14
0.25
0.4 |
|
1.13 |
0.98 |
|
|
|
|
| |||
|
|
3.38 |
2.93 |
|
|
|
|
| ||||||
|
|
6.4 |
6.4 |
|
|
|
|
| ||||||
|
ZHB-34 |
20-100
40-100
80-240 |
0.14
0.25
0.4 |
|
|
|
1.18 |
1.02 |
0.84 |
|
| |||
|
|
|
|
3.54 |
3.06 |
2.51 |
|
| ||||||
|
|
|
|
6.4 |
6.4 |
5.85 |
|
| ||||||
|
ZHB-45 |
20-100
40-100
80-240 |
0.14
0.25
0.4 |
|
|
|
|
|
|
0.71 |
0.57 | |||
|
|
|
|
|
|
|
2.12 |
1.71 | ||||||
|
|
|
|
|
|
|
4.94 |
4.00 | ||||||

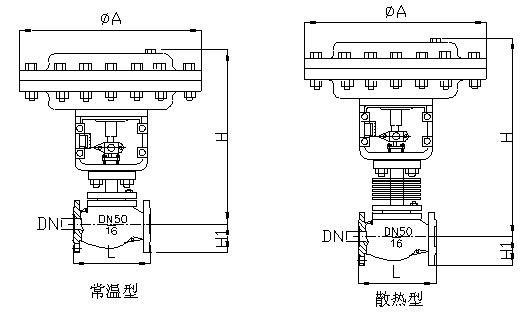

九、ZJHP/M型氣動薄膜調節閥外型尺寸
|
公稱
通徑 |
L(mm) |
H(mm) |
H1(mm) |
ФA
(mm) | ||||||
|
ANSI125FF
ANSI150RF
JIS10KFF.RF
PN0.6、1.6 |
ANSI300
JIS20
30KRF
PN4.0 |
ANSI600
JIS40K.RF
PN6.4 |
普通 |
高溫 |
PN6 |
PN16 |
PN40 |
PN64 | ||
|
G3/4″ |
120 |
120 |
120 |
253 |
|
31 |
31 |
|
236 | |
|
20 |
181 |
194 |
206 |
398.5 |
548.5 |
45 |
52.5 |
65 |
285 | |
|
25 |
184 |
197 |
210 |
410.5 |
560.5 |
50 |
57.5 |
70 | ||
|
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 | ||
|
50 |
254 |
267 |
286 |
457.5 |
627.5 |
70 |
82.5 |
90 | ||
|
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92.5 |
102.5 |
360 | |
|
80 |
298 |
317 |
337 |
622 |
8.7 |
95 |
100 |
107.5 | ||
|
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117.5 |
125 | |
|
150 |
451 |
473 |
508 |
870 |
1130 |
132.5 |
142.5 |
150 |
172.5 |
470 |
|
200 |
600 |
610 |
650 |
890 |
1150 |
160 |
170 |
187.5 |
207.5 | |
法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此連接尺寸與老產品的采用的JB78－59《鑄鐵法蘭》,JB79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安裝時不影響和老產品的更換。
JISB2001－1984
ANSIB16.5－1981
法蘭連接：FF、PR、RJ和LG。
|
Z |
J |
H |
P |
16 |
C |
G |
K |
|
自控閥門 |
執行機構： |
多彈簧氣動薄膜執行機構 |
閥門結構類型： |
公稱壓力： |
閥體材質： |
溫度類型： |
作用型式： |
|
|
J：表示精小型 |
|
P：表示單座 |
16：表示1.6MPa |
C：表示碳鋼 |
G：中溫型
常溫省略 |
K：表示氣開型 |
|
|
|
|
N：表示雙座 |
25：表示2.5MPa |
P：表示不銹鋼 |
|
B：表示氣關型 |
|
|
|
|
M：表示套筒閥 |
40：表示4.0MPa |
F46：表示閥體襯氟 |
|
|
|
|
|
|
|
64：表示6.4MPa |
|
|
|
