您的位置：您的位置：首頁 → 泵閥管件 → 閥門產品 → 球閥 → ZAJQ型電動二通調節球閥

產品名稱：

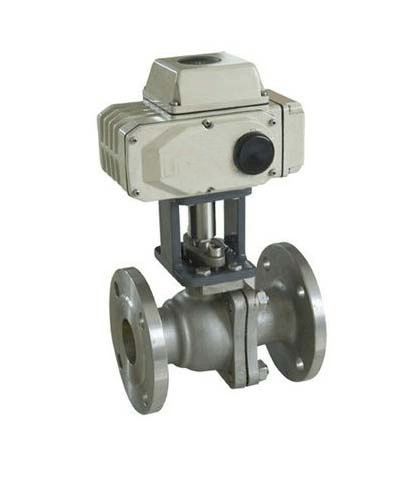

ZAJQ型電動二通調節球閥

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 球閥

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZAJQ型電動二通調節球閥產品詳細說明：

ZAJQ型智能電動球閥采用一體化結構，與CKR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

一、閥體
形式：直通鑄造閥、臺灣三片式球閥，超短型對夾式球閥
公稱通徑：15-300mm
公稱壓力：PN1.6、4.0、6.4MPa
材料：HT200ZG25ZG1Cr18Ni9TiWCBCF8CF8M
ZG0Cr18i12Mo2襯制聚四氟乙烯
上閥蓋：常溫型：-20℃—+120℃
散熱型：-40℃—+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料，柔性石墨等

二、閥內組件
閥芯形式：O型閥芯
流量特性：快開型
材料：1Cr18Ni9Ti0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封

三、具有理想流量特性表

公稱通徑（DN）	不同開度角下的Kv值
溫度	10º	20º	30º	40º	50º	60º	70º	80º	90º
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

四、執行機構

類型：可選PSQ、CKR和3810系列電子式角行程執行機構。防爆型選用3810系列。

技術參數和性能：請參閱相應執行機構與閥門定位器說明書。

五、電動調節球閥規格參數

公稱通徑DN	15	20	25	32	40	50	65	80		100	125		150	200	250	300
流量系數（Kv）	20	38	72	110	170	215	380	550		890	1400		2000	3580	5650	8100
可調動作范圍	0-90º
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按AP1598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250：1								350：1
配用執行機構	PSQ101, 381RSA-05 CKR-05 CKR-10						PSQ201, CKR-20 381RSC-30					CKR-40 381RSC-50			PSQ701 CKR-60

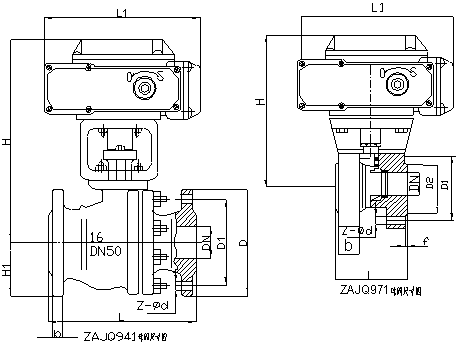

六、ZAJQ941型電動球閥外形尺寸

公稱通徑DN	L	D	H	L1	D1	b	Z-Ød	H1	L2
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380

七、ZAJQ971超短型電動對夾式球閥外形尺寸

公稱通徑DN	L	H	D	D1	D2	b	f	L1	Z-Ød
15	35	275	90	65	45	14/16	2	157	4-12
20	38	280	100	75	55	14/16	2	157	4-12
25	42	287	110	85	65	14/16	2	157	4-12
32	50	297	130	100	78	16/18	2	208	4-16
40	60	312	145	110	85	16/18	3	208	4-16
50	70	325	160	125	100	16/20	3	256	4/8-16
65	95	335	180	145	120	18/22	3	256	4/8-16
80	118	365	190	160	135	20/22	6	256	8-16
100	140	400	215/230	210/220	155/160	20/28	3	256	8-16/20
125	175/195	420	245/270	210/220	185/188	24/28	3	256	8-16/24
150	210/260	440	280/300	240/218	210/218	24/28	3	256	8-20/24

注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa

八、ZAJQ911型三片式電動絲扣式球閥外形尺寸

公稱通徑DN	G	L	H	L1
15	1/2”	75	275	157
20	3/4”	80	280	157
25	1”	90	287	157
32	1 1/4”	40	297	208
40	1 1/2”	120	312	208
50	2”	140	325	208

九、型號編制說明

Z	A	J	Q	9	41	F	25	C	G
自控閥門	執行機構類型：	位移特征：	閥門代號：	傳動方式：	連接形式：	密封面材料：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	J：角行程	Q：表示球閥	9表示電動	41：表示法蘭	F：表示四氟乙稀	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型
	R：表示3810系列	S：直行程	D：表示碟閥	6：表示氣動	11：表示絲扣	H：表示金屬硬密封	25：表示2..5MPa	P：表示不銹鋼	常溫省略
	A：CKR系列		V：表示V形球閥		71：表示對夾式		40：表示4.0MPa	S：表示塑料
							64：表示6.4MPa	F46：表示閥體襯四氟

十、訂貨須知
1.產品型號與名稱 6.額定流量系數
2.公稱通徑DN(mm) 7.介質種類和溫度范圍
3.公稱壓力 8.閥前后壓力(壓差)
4.流量特性 9. 電源電壓和控制信號
5.閥體材質 10.其它特殊要求

ZAJQ型電動二通調節球閥（示意圖）
