您的位置：您的位置：首頁 → 泵閥管件 → 執行機構 → 電動執行機構 → DKZ系列直行程電動執行機構

產品名稱：

DKZ系列直行程電動執行機構

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 電動執行機構

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DKZ系列直行程電動執行機構產品詳細說明：

概述
DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用。它以220V電源為動力，接受統一的標準信號4-20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移，自動地操縱調節閥或其它終端機構等完成自動調節任務，或者配用電動操作器實行手動遙控。廣泛地用于發電廠、鋼鐵、石油、化工、輕工等工業部門的調節系統中。該儀表具有連續調節、手動遙控、就地手操三種控制方式。使用DKZ型直行程電動執行機構的自動調節系統需配用ZPE-2030型伺服放大器、DFD-1000型電動操作器后才可實現自動調節系統手動自動無擾動切換。

DKZ系列直行程電動執行機構主要技術參數

項目名稱		DKZ標準型(不帶H)	DKZ戶外型(帶H)
控制機構	輸入信號	無
	反饋信號	0—10mAdc 4—20mAdc
	死區	0．4％—3％	0．4％—3％
	基本誤差	±2．5％	±2．5％
	回差	≤1．5％	≤1．5％
	限位	開側/閉側	開側/閉側
	開度檢測	精密導電塑料電位器	精密導電塑料電位器
動力	動力	220V/50Hz	220V/50Hz
動力	驅動電機	伺服電機	伺服電機
附屬機構	加熱器	選擇件	選擇件
附屬機構	手動機構	手輪	手輪
安裝條件	環境溫度	無加熱器—25℃～+70℃	無加熱器—25℃～+70℃
	相對濕度	<95％	<95％
	環境氣體	無腐蝕性氣體	無腐蝕性氣體
	接線口	十四線插頭	接線柱
	防護等級		IP65

型號規格

型號	額定負載	額定行程	全行程時間	額定電流	質量
型號	(N)	(mm)	(S)	(A)	(Kg)
DKZ-310(H)	4000	10	8	0.65	50
		16	125
		25	20
		30	24
DKZ-410(H)	6400	18	16	0.65	50
		30	24
		40	32
		60	50
DKZ-510(H)	16000	30	16	1.5	95
		50	30
		60	40
		100	60
DKZ-610(H)	25000	30	16	2.5	110
		50	30
		60	40
		100	60

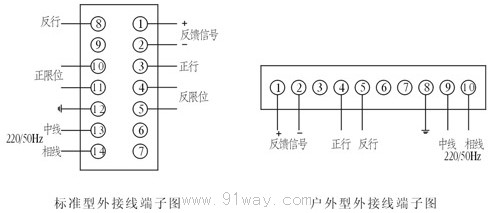

外部接線

DKZ系列直行程電動執行機構接線圖

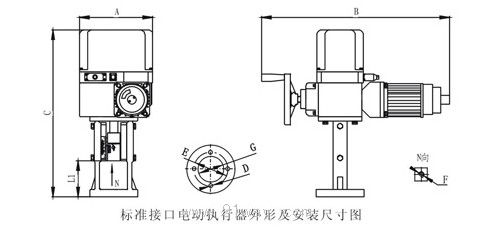

安裝尺寸
DKZ系列直行程電動執行機構安裝尺寸

型號	長X寬X高	閥桿連接螺孔F	法蘭連接孔距E	法蘭連接孔距E	法蘭吻合內徑G	公稱通徑	連接頭至法蘭底端
型號	AXBXC	閥桿連接螺孔F	法蘭連接孔距E	法蘭連接孔距E	法蘭吻合內徑G	Dg	行程	L
DKZ310	230X460X490				Φ60	25、32	10	85.5
		M8	Φ80	2一Φ11			16	79.5
						40、50	25	70.5
DKZ410	230X530X540	M12X1.25	Φ105	4一Φ11	Φ80	65、80、100	40	107
DKZ410	230X460X575	M16X1.5	Φ118	4一Φll	Φ95	125、150	60	112
DKZ510	260X630X625	M16X1.5	Φ118	4一Φll	Φ95	200	60	113
DKZ510	260X630X645	M20X1.5	Φ130	4一Φ18	Φ100	300、250	100	93
DKZ610	260X720X625	M16X1.5	Φ118	4一Φ1l	Φ95	400、500	60	113
DKZ610	260X720X645	M20X1.5	Φ130	4一Φ18	Φ100	500、600	100	93

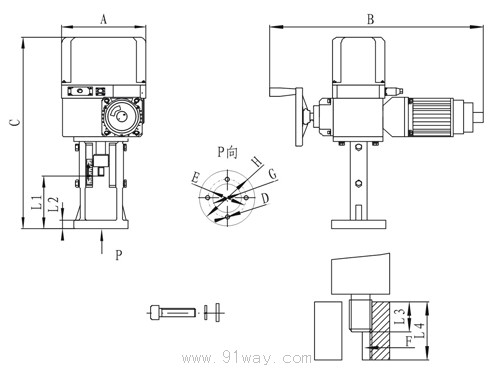

DKZ系列直行程電動執行機構外形尺寸

型號	長×寬×高	閥桿連接螺孔F	法蘭連接孔距E	法蘭連接孔距D	法蘭吻合內徑G	法蘭外徑H	行程	螺口到法蘭底L1	法蘭厚度L2	開合螺母長度L4
	A×B×C						mm
DKZ310	230×460×490	M16×1.5	Φ80	2-Φ11	Φ60H9	Φ150	10	116	18	40
							30	98	18	40
DKZ410	230×530×540	M16×1.5	Φ105	4-Φ11	Φ80H9	Φ150	18	159	23	40
							30	147	23	40
							60	117	23	40
DKZ510	260×630×625	M20×2	Φ118	4-Φ11	Φ95H9	Φ200	30	168	30	46
							50	148	30	46
							60	144	30	46
DKZ610	260×720×625	M20×2	Φ118	4-Φ11	Φ95H9	Φ200	30	168	30	46
							50	148	30	46
							60	144	30	46
	260×720×645	M20×2	Φ170	4-Φ18	Φ100H9	Φ200	100	124	30	46

DKZ系列直行程電動執行機構（示意圖）
