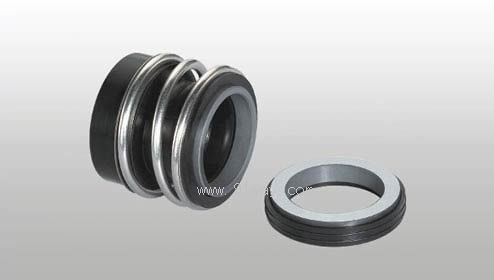

MG12系列輕型機械密封產品詳細說明：

技術參數
溫度:-20℃～+120℃
壓力:≤1.2MPa
線速度:≤10m/s
MG12機械密封系列屬單端面、單彈簧、非平衡橡膠波紋管機械密封，可以任意旋向。
MG12機械密封系列是常用的密封，結構參照國外的同類產品設計，它設計精巧、外形美觀，具有多種功能，通過動環更換成各種材料。可在含有顆粒的廢水、污水中應用。MG12機械密封也可用于串聯式或背對背式的雙端面密封。

使用范圍:
適用于各種離心泵|管道離心泵，排污泵，化工泵|耐腐蝕泵，不銹鋼水泵，液下泵，自吸泵。

靜環(陶瓷/碳化硅/碳化鎢)
動環(車制石墨/碳化硅/碳化鎢)
輔助密封(丁腈膠/三元乙丙膠/氟膠)
彈簧及其它金屬件(不銹鋼)

MG12 機械密封系列標準配G60靜環(DIN24960),另外還可提供G4,G6,G9靜環

Seal size d(mm)	d	d2	dst	d3	d7	L1K	L28
10	10	20.5	24	22.5	21	32.5	6.6
12	12	22.5	26	25.0	23	32.5	6.6
14	14	26.5	30	28.5	25	35.0	6.6
16	16	26.5	30	28.5	27	35.0	6.6
18	18	29.0	33	32.0	33	37.5	7.5
20	20	33.0	38	37.0	35	37.5	7.5
22	22	33.0	38	37.0	37	37.5	7.5
24	24	38.0	44	42.5	39	40.0	7.5
25	25	38.0	44	42.5	40	40.0	7.5
28	28	44.0	50	49.0	43	42.5	7.5
30	30	44.0	50	49.0	45	42.5	7.5
32	32	46.0	55	53.5	48	42.5	7.5
33	33	46.0	55	53.5	48	42.5	7.5
35	35	50.0	59	57.0	50	42.5	7.5
38	38	53.0	61	59.0	56	45.0	9.0
40	40	55.0	64	62.0	58	45.0	9.0
43	43	58.0	67	65.5	61	45.0	9.0
45	45	60.0	70	68.0	63	45.0	9.0
48	48	63.0	74	70.5	66	45.0	9.0
50	50	65.0	77	74.0	70	47.5	9.5
53	53	70.0	81	78.5	73	47.5	11.0
55	55	72.0	83	81.0	75	47.5	11.0
58	58	75.0	88	85.5	78	52.5	11.0
60	60	79.0	91	88.5	80	52.5	11.0
65	65	84.0	96	93.5	85	52.5	11.0
68	68	88.0	100	96.5	90	52.5	11.3
70	70	90.0	103	99.5	92	60.0	11.3
75	75	95.0	110	107.0	97	60.0	11.3
80	80	100.0	116	112.0	105	60.0	12.0
85	85	107.0	124	120.0	110	60.0	14.0
90	90	114.0	131	127.0	115	65.0	14.0
95	95	119.0	136	132.0	120	65.0	14.0
100	100	124.0	140	137.0	125	65.0	14.0
