您的位置：您的位置：首頁 → 泵閥管件 → 泵浦產品 → 多級泵 → JGGC型輕型立式多級離心泵

產品名稱：

JGGC型輕型立式多級離心泵

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 多級泵

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

JGGC型輕型立式多級離心泵產品詳細說明：

JGGC輕型立式多級離心泵主要零部件如葉輪、導流器、泵軸、外圓筒用不銹鋼制造，JGGC（N）系列所有過流部件均為不銹鋼制造，具有良好的耐腐蝕性能，采用硬質合金軸承及機械密封，剛性聯軸器傳動，具有體積小、重量輕、抗腐蝕、振動小、噪音低、占地面積小、使用壽命長，外形美觀等特點，特別是高效、節能等優點。

立式多級離心泵應用范圍：鍋爐給水、鍋爐熱水循環、鍋爐采暖供水等鍋爐配套系統

JGGC型輕型立式多級離心泵工況范圍：
流量：Q=0.3~300m3/h
揚程：H=8~252m
介質溫度：0~120℃
電源：一般情況下，50HZ ，380V

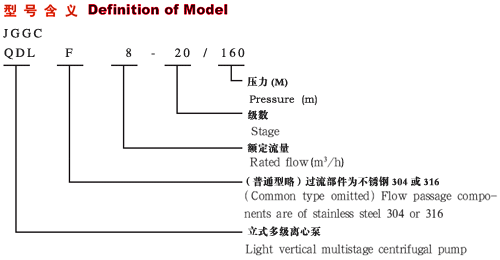

立式多級離心泵型號意義：
JGGC（N）8-8×22
JGGC— 輕型立式多級離心泵
（N）— 全不銹鋼
8 — 流量m3/h
8 — 單級揚程m
22— 級數

配備電機：
一般情況下，立式Y2系列皖南電機，防護等級：IP54，絕緣等級：F。
可根據用戶要求特定選擇。

型號 Model	級數 Stages	電壓Standard voltage:50Hz 380V 轉速n:Speed(r/min)2900				電壓Standard voltage:60Hz 440V 轉速n:Speed(r/min)3500				最大效率
	級數 Stages	流量(Q) Rated flow		揚程(H) Pressure	電機 Motor	流量(Q) Rated flow		揚程(H) Pressure	電機 Motor	efficiency
	n	m3/h	l/s	m	kw	m3/h	l/s	m	kw	%
JGGC0.6 QDLF0.6	2	0.3 0.6 0.8	0.08 0.16 0.22	17 16 14.6	0.55	0.36 0.72 0.96	0.10 0.19 0.26	24.9 22.9 20.9	0.75	12.5 18 22
	3	0.3 0.6 0.8	0.08 0.16 0.22	25.5 24 21.9	0.55	0.36 0.72 0.96	0.10 0.19 0.26	36.4 34.3 31.3	0.75	12.5 18 22
	4	0.3 0.6 0.8	0.08 0.16 0.22	34 32 29.2	0.55	0.36 0.72 0.96	0.10 0.19 0.26	48.6 45.7 41.7	0.75	12.5 18 22
	5	0.3 0.6 0.8	0.08 0.16 0.22	42.5 40 36.5	0.75	0.36 0.72 0.96	0.10 0.19 0.26	60.7 57.1 52.1	1.1	12.5 18 22
	6	0.3 0.6 0.8	0.08 0.16 0.22	51 48 43.8	0.75	0.36 0.72 0.96	0.10 0.19 0.26	72.9 68.6 62.6	1.1	12.5 18 22
	7	0.3 0.6 0.8	0.08 0.16 0.22	59.5 56 51.1	0.75	0.36 0.72 0.96	0.10 0.19 0.26	85 80 73	1.1	12.5 18 22
	8	0.3 0.6 0.8	0.08 0.16 0.22	68 64 58.4	1.1	0.36 0.72 0.96	0.10 0.19 0.26	97.1 91.4 83.4	1.5	12.5 18 22
	9	0.3 0.6 0.8	0.08 0.16 0.22	76.5 72 65.7	1.1	0.36 0.72 0.96	0.10 0.19 0.26	109.3 102.9 93.9	1.5	12.5 18 22
	10	0.3 0.6 0.8	0.08 0.16 0.22	85 80 73	1.1	0.36 0.72 0.96	0.10 0.19 0.26	121.4 114.3 104.3	1.5	12.5 18 22
	11	0.3 0.6 0.8	0.08 0.16 0.22	93.5 88 80.3	1.1	0.36 0.72 0.96	0.10 0.19 0.26	133.6 125.7 114.7	1.5	12.5 18 22
	12	0.3 0.6 0.8	0.08 0.16 0.22	102 96 87.6	1.1	0.36 0.72 0.96	0.10 0.19 0.26	145.7 137.1 125.1	2.2	12.5 18 22
	13	0.3 0.6 0.8	0.08 0.16 0.22	110.5 104 94.9	1.5	0.36 0.72 0.96	0.10 0.19 0.26	157.9 148.6 135.6	2.2	12.5 18 22
	14	0.3 0.6 0.8	0.08 0.16 0.22	119 112 102.2	1.5	0.36 0.72 0.96	0.10 0.19 0.26	170 160 146	2.2	12.5 18 22
	15	0.3 0.6 0.8	0.08 0.16 0.22	127.5 120 109.5	1.5	0.36 0.72 0.96	0.10 0.19 0.26	182.1 171.4 156.4	2.2	12.5 18 22
	16	0.3 0.6 0.8	0.08 0.16 0.22	136 128 116.8	1.5	0.36 0.72 0.96	0.10 0.19 0.26	194.3 182.9 166.9	2.2	12.5 18 22
	17	0.3 0.6 0.8	0.08 0.16 0.22	144.5 136 124.1	1.5	0.36 0.72 0.96	0.10 0.19 0.26	206.4 194.3 177.3	3	12.5 18 22
	18	0.3 0.6 0.8	0.08 0.16 0.22	153 144 131.4	2.2	0.36 0.72 0.96	0.10 0.19 0.26	218.6 205.7 187.7	3	12.5 18 22
	19	0.3 0.6 0.8	0.08 0.16 0.22	161.5 152 138.7	2.2	0.36 0.72 0.96	0.10 0.19 0.26	230.7 217.1 198.1	3	12.5 18 22
	20	0.3 0.6 0.8	0.08 0.16 0.22	170 160 146	2.2	0.36 0.72 0.96	0.10 0.19 0.26	242.9 228.6 208.6	4	12.5 18 22
	21	0.3 0.6 0.8	0.08 0.16 0.22	178.5 168 153.3	2.2	0.36 0.72 0.96	0.10 0.19 0.26	255 240 219	4	12.5 18 22
	22	0.3 0.6 0.8	0.08 0.16 0.22	187 176 160.6	2.2	0.36 0.72 0.96	0.10 0.19 0.26	267.1 251.4 229.4	4	12.5 18 22
汽蝕余量(NPSH)r:2m 葉輪直徑(D.of lmpel)φ：95mm

JGGC 2.4 系列立式多級離心泵

型號 Model	級數 Stages	電壓Standard voltage:50Hz 380V 轉速n:Speed(r/min)2900				電壓Standard voltage:60Hz 440V 轉速n:Speed(r/min)3500				最大效率
	級數 Stages	流量(Q) Rated flow		揚程(H) Pressure	電機 Motor	流量(Q) Rated flow		揚程(H) Pressure	電機 Motor	efficiency
	n	m3/h	l/s	m	kw	m3/h	l/s	m	kw	%
JGGC2.4 QDLF2.4	2	1 2 2.4	0.28 0.56 0.67	18 17 16	0.55	1.20 2.40 2.88	0.34 0.67 0.80	25.7 24.3 22.9	1.1	32 38 39
	3	1 2 2.4	0.28 0.56 0.67	27 25.5 24	0.75	1.20 2.40 2.88	0.34 0.67 0.80	38.6 36.4 34.3	1.1	32 38 39
	4	1 2 2.4	0.28 0.56 0.67	36 34 32	1.1	1.20 2.40 2.88	0.34 0.67 0.80	51.4 48.6 45.7	1.5	32 38 39
	5	1 2 2.4	0.28 0.56 0.67	45 42.5 40	1.1	1.20 2.40 2.88	0.34 0.67 0.80	64.3 60.7 57.1	1.5	32 38 39
	6	1 2 2.4	0.28 0.56 0.67	54 51 48	1.5	1.20 2.40 2.88	0.34 0.67 0.80	77.1 72.9 68.6	2.2	32 38 39
	7	1 2 2.4	0.28 0.56 0.67	63 59.5 56	1.5	1.20 2.40 2.88	0.34 0.67 0.80	90 85 80	2.2	32 38 39
	8	1 2 2.4	0.28 0.56 0.67	72 68 64	1.5	1.20 2.40 2.88	0.34 0.67 0.80	102.9 97.1 91.4	2.2	32 38 39
	9	1 2 2.4	0.28 0.56 0.67	81 76.5 72	1.5	1.20 2.40 2.88	0.34 0.67 0.80	115.7 109.3 102.9	2.2	32 38 39
	10	1 2 2.4	0.28 0.56 0.67	90 85 80	1.5	1.20 2.40 2.88	0.34 0.67 0.80	128.6 121.4 114.3	3.0	32 38 39
	11	1 2 2.4	0.28 0.56 0.67	99 93.5 88	2.2	1.20 2.40 2.88	0.34 0.67 0.80	141.4 133.6 125.7	3.0	32 38 39
	12	1 2 2.4	0.28 0.56 0.67	108 102 96	2.2	1.20 2.40 2.88	0.34 0.67 0.80	154.3 145.7 137.1	3.0	32 38 39
	13	1 2 2.4	0.28 0.56 0.67	117 110.5 104	2.2	1.20 2.40 2.88	0.34 0.67 0.80	167.1 157.9 148.6	3.0	32 38 39
	14	1 2 2.4	0.28 0.56 0.67	126 119 112	2.2	1.20 2.40 2.88	0.34 0.67 0.80	180 170 160	4.0	32 38 39
	15	1 2 2.4	0.28 0.56 0.67	135 127.5 120	2.2	1.20 2.40 2.88	0.34 0.67 0.80	192.9 182.1 171.4	4.0	32 38 39
	16	1 2 2.4	0.28 0.56 0.67	144 136 128	3.0	1.20 2.40 2.88	0.34 0.67 0.80	205.7 194.3 182.9	4.0	32 38 39
	17	1 2 2.4	0.28 0.56 0.67	153 144.5 136	3.0	1.20 2.40 2.88	0.34 0.67 0.80	218.6 206.4 194.3	4.0	32 38 39
	18	1 2 2.4	0.28 0.56 0.67	162 153 144	3.0	1.20 2.40 2.88	0.34 0.67 0.80	231.4 218.6 205.7	4.0	32 38 39
	19	1 2 2.4	0.28 0.56 0.67	171 161.5 152	3.0	1.20 2.40 2.88	0.34 0.67 0.80	244.3 230.7 217.1	4.0	32 38 39
	20	1 2 2.4	0.28 0.56 0.67	180 170 160	3.0	1.20 2.40 2.88	0.34 0.67 0.80	257.1 242.9 228.6	5.5	32 38 39
	21	1 2 2.4	0.28 0.56 0.67	189 178.5 168	3.0	1.20 2.40 2.88	0.34 0.67 0.80	270 255 240	5.5	32 38 39
	22	1 2 2.4	0.28 0.56 0.67	198 187 176	4.0	1.20 2.40 2.88	0.34 0.67 0.80	282.9 267.1 251.4	5.5	32 38 39
汽蝕余量(NPSH)r:2m 葉輪直徑(D.of lmpel)φ：95mm

JGGC4 系列立式多級離心泵

型號 Model	級數 Stages	電壓Standard voltage:50Hz 380V 轉速n:Speed(r/min)2900				電壓Standard voltage:60Hz 440V 轉速n:Speed(r/min)3500				最大效率
	級數 Stages	流量(Q) Rated flow		揚程(H) Pressure	電機 Motor	流量(Q) Rated flow		揚程(H) Pressure	電機 Motor	efficiency
	n	m3/h	l/s	m	kw	m3/h	l/s	m	kw	%
JGGC4 QDLF4	2	3 4 4.8	0.83 1.11 1.33	17 16 15	0.75	3.6 4.8 5.8	1.00 1.33 1.60	24.3 22.9 21.4	1.1	46 48 53
	3	3 4 4.8	0.83 1.11 1.33	25.5 24 22.5	0.75	3.6 4.8 5.8	1.00 1.33 1.60	36.4 34.3 32.1	1.1	46 48 53
	4	3 4 4.8	0.83 1.11 1.33	34 32 30	1.1	3.6 4.8 5.8	1.00 1.33 1.60	48.6 45.8 42.9	1.5	46 48 53
	5	3 4 4.8	0.83 1.11 1.33	42.5 40 37.5	1.1	3.6 4.8 5.8	1.00 1.33 1.60	60.7 57.1 53.6	2.2	46 48 53
	6	3 4 4.8	0.83 1.11 1.33	51 48 45	1.5	3.6 4.8 5.8	1.00 1.33 1.60	72.9 68.6 64.3	2.2	46 48 53
	7	3 4 4.8	0.83 1.11 1.33	59.5 56 52.5	1.5	3.6 4.8 5.8	1.00 1.33 1.60	85 80 75	2.2	46 48 53
	8	3 4 4.8	0.83 1.11 1.33	68 64 60	2.2	3.6 4.8 5.8	1.00 1.33 1.60	97.1 91.4 85.7	3.0	46 48 53
	9	3 4 4.8	0.83 1.11 1.33	76.5 72 67.5	2.2	3.6 4.8 5.8	1.00 1.33 1.60	109.3 102.9 96.4	3.0	46 48 53
	10	3 4 4.8	0.83 1.11 1.33	85 80 75	2.2	3.6 4.8 5.8	1.00 1.33 1.60	121.4 114.3 107.1	3.0	46 48 53
	11	3 4 4.8	0.83 1.11 1.33	93.5 88 82.5	2.2	3.6 4.8 5.8	1.00 1.33 1.60	133.6 125.7 117.9	4.0	46 48 53
	12	3 4 4.8	0.83 1.11 1.33	102 96 90	3.0	3.6 4.8 5.8	1.00 1.33 1.60	145.7 137.1 128.6	4.0	46 48 53
	13	3 4 4.8	0.83 1.11 1.33	110 104 97	3.0	3.6 4.8 5.8	1.00 1.33 1.60	157.1 148.6 138.6	4.0	46 48 53
	14	3 4 4.8	0.83 1.11 1.33	119 112 105	3.0	3.6 4.8 5.8	1.00 1.33 1.60	170 160 150	4.0	46 48 53
	15	3 4 4.8	0.83 1.11 1.33	127 120 112	3.0	3.6 4.8 5.8	1.00 1.33 1.60	181.4 171.4 160	5.5	46 48 53
	16	3 4 4.8	0.83 1.11 1.33	136 128 120	3.0	3.6 4.8 5.8	1.00 1.33 1.60	194.3 182.9 171.4	5.5	46 48 53
	17	3 4 4.8	0.83 1.11 1.33	144 136 127	4.0	3.6 4.8 5.8	1.00 1.33 1.60	205.7 194.3 181.4	5.5	46 48 53
	18	3 4 4.8	0.83 1.11 1.33	153 144 135	4.0	3.6 4.8 5.8	1.00 1.33 1.60	218.6 205.7 192.9	5.5	46 48 53
	19	3 4 4.8	0.83 1.11 1.33	161 152 142	4.0	3.6 4.8 5.8	1.00 1.33 1.60	230 217.1 202.9	7.5	46 48 53
	20	3 4 4.8	0.83 1.11 1.33	170 160 150	4.0	3.6 4.8 5.8	1.00 1.33 1.60	242.9 228.6 214.3	7.5	46 48 53
	21	3 4 4.8	0.83 1.11 1.33	178 168 157	4.0	3.6 4.8 5.8	1.00 1.33 1.60	254.3 240 224.3	7.5	46 48 53
	22	3 4 4.8	0.83 1.11 1.33	187 176 165	4.0	3.6 4.8 5.8	1.00 1.33 1.60	267.1 251.4 235.7	7.5	46 48 53
汽蝕余量(NPSH)r:2m 葉輪直徑(D.of lmpel)φ：95mm

JGGC(QDL/QDL-N)8	2	6	1.67	18	2900	52	0.56	1.1	2	98
		8	2.22	16		55	0.63	1.1
		10	2.78	13.6		57	0.65	Y802-2
	3	6	1.67	27		52	0.85	1.5
		8	2.22	24		55	0.95	1.5
		10	2.78	20.4		57	0.97	丫90S-2
	4	6	1.67	36		52	1.13	2.2
		8	2.22	32		55	1.27	2.2
		10	2.78	27.2		57	1.3	Y90L-2
	5	6	1.67	45		52	1.41	2.2
		8	2.22	40		55	1.58	2.2
		10	2.78	34		57	1.62	Y90L-2
	6	6	1.67	54		52	1.7	2.2
		8	2.22	48		55	1.9	2.2
		10	2.78	40.8		57	1.95	Y90L-2
	7	6	1.67	63		52	1.98	2.2
		8	2.22	56		55	2.22	2.2
		10	2.78	47.6		57	2.27	Y901-2
	8	6	1.67	72		52	2.26	3
		8	2.22	64		55	2.53	3
		10	2.78	54.4		57	2.6	Y100L-2
	9	6	1.67	81		52	2.54	3
		8	2.22	72		55	2.85	3
		10	2.78	61.2		57	2.92	Y100L-2
	10	6	1.67	90		52	2.83	4
		8	2.22	80		55	3.17	4
		10	2.78	68		57	3.25	Y112M-2
	11	6	1.67	99		52	3.11	4
		8	2.22	88		55	3.48	4
		10	2.78	74.8		57	3.57	Y112M-2
	12	6	1.67	108		52	3.39	4
		8	2.22	96		55	3.8	4
		10	2.78	81.6		57	3.9	Y112M-2
	13	6	1.67	117		52	3.68	5.5
		8	2.22	104		55	4.12	5.5
		10	2.78	88.4		57	4.22	Y132S1-2
	14	6	1.67	126		52	3.96	5.5
		8	2.22	112		55	4.43	5.5
		10	2.78	951		57	4.55	Y132S1-2
	15	6	1.67	135		52	4.24	5.5
		8	2.22	120		55	4.75	5.5
		10	2.78	102		57	4.87	Y132S1-2
	16	6	1.67	143		52	4.52	5.5
		8	2.22	128		55	5.07	5.5
		10	2.78	109		57	5.2	Y132S1-2
	17	6	1.67	153		52	4.81	5.5
		8	2.22	136		55	5.39	5.5
		10	2.78	115		57	5.5	Y132S1-2
	18	6	1.67	162		52	5.09	7.5
		8	2.22	144		55	5.7	7.5
		10	2.78	122		57	5.85	Y132S2-2
	19	6	1.67	171		52	5.37	7.5
		8	2.22	152		55	6.02	7.5
		10	2.78	129		57	6.17	Y132S2-2
	20	6	1.67	180		52	5.65	7.5
		8	2.22	160		55	6.34	7.5
		10	2.78	136		57	6.5	Y132S2-2
	21	6	1.67	189		52	5.94	7.5
		8	2.22	168		55	6.65	7.5
		10	2.78	143		57	6.82	Y132S2-2
	22	6	1.67	198		52	6.22	7.5
		8	2.22	176		55	6.97	7.5
		10	2.78	150		57	7.14	Y132S2-2

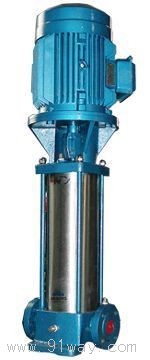

JGGC型輕型立式多級離心泵（示意圖）
