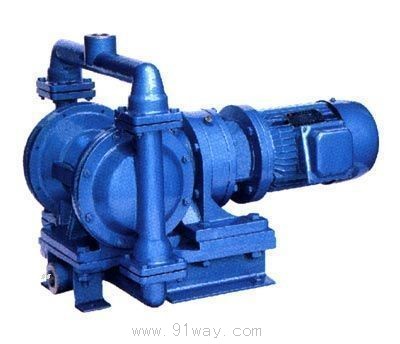

NBD型電動隔膜泵產品詳細說明：

性能及特點：
具有自吸能力、無泄漏無堵塞、可發空轉，低噪音、結構緊湊、改進型產品　
應用范圍：
冷卻系統 工來清潔 水立養殖 環境保護 農藥配置系統 水處理（水凈化）　
材質：
不銹鋼 鑄鐵 鋁合金 襯四氟
　
主要性能規格：

型號	流量 （米3/時）	吸程 （米）	揚程 （米）	出口壓力 Kgf/Cm2	電機功率 轉/KW	使用溫度 ℃		泵進出口 尺寸	重量 Kg	備注
						鑄鐵	不銹鋼
NBD-10	0.5	3	30	3	1450/0.55	90	150	3/8〃絲扣	50
NBD-15	0.75	3	30	3	1450/0.55	90	150	1/2〃絲扣	50
NBD-25	3.5	4	30	3	1450/1.5	90	150	1〃絲扣	170
NBD-40	4.5	4	30	3	1450/2.2	90	150	11/2〃絲扣	180
NBD-50	6.5	4.5	30	3	1450/4	90	150	50mm法蘭	400
NBD-65	8	4.5	30	3	1450/4	90	150	65mm法蘭	400
NBD-80	16	5	30	3	1450/5.5	90	150	80mm法蘭	610
NBD-100	20	5	30	3	1450/5.5	90	150	100mm法蘭	610

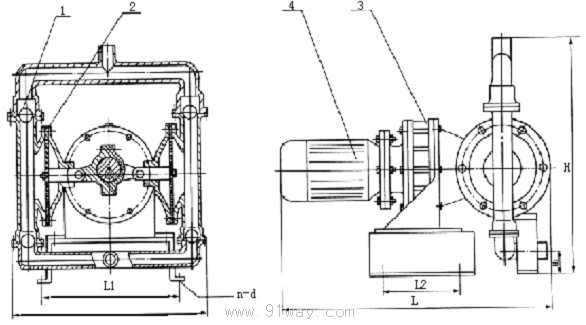

安裝尺寸圖：

型號	L1	L2	n-d	L	H	H1
NBD-10	250	250	φ12×4	580	290	50
NBD-15	250	250	φ12×4	580	290	50
NBD-25	250	180	φ14×4	675	500	60
NBD-40	250	180	φ14×4	675	500	60
NBD-50	290	220	φ16×4	845	780	85
NBD-65	290	220	φ16×4	845	780	85
NBD-80	370	250	φ18×4	1000	990	96
NBD-100	370	250	φ18×4	1000	990	96

性能參數：
流量Q：0.5-20立方米/小時　　　
揚程H:0-30m　　　 　　　　　　
口徑:￠10-￠100　　　　　　　
溫度范圍T:-20－150℃ 　　　　
轉速N:1450r/min
隔膜材料特性：

隔膜品種 介質種類	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△	△
稀磷酸	×	×	△	△
稀氫氧化鈉	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙銅	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

訂貨須知：
①產品名稱與型號
②口徑
③揚程（m）
④流量
⑤電機功率（KW）
⑥轉速（r/min）
⑦電壓〔V〕
⑧吸程（m）
⑨是否帶附件以便我們的為您正確選型

結構示意
