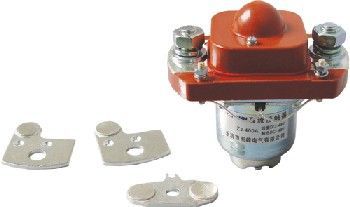

ZJ400A型直流接觸器產品詳細說明：

用途
ZJ400A系列接觸器適用于電瓶車、電動叉車、電動絞盤、電動汽車、挖掘機、通訊電源、不間斷電源等系統。

技術數據

主觸點額定電流	阻性負載τ=1ms，400A，最大允許通過電流4le，5秒鐘
抗電強度	50Hz 1000V AC 1min
動作時間	冷態吸合時間：≯30ms，釋放：≯30ms
動作特性	冷態吸合電壓：≯66%，冷態釋放電壓：≯30%，≮5%
機械壽命	30萬次
電壽命	阻性負載（τ=1ms）：5萬次，感性負載（DC-5）：為阻性負載60%le，1萬次
線圈消耗功率小于15瓦，線圈最大電流（A）	線圈和觸點額定電壓（V）
	6	12	24	30	36	40	48	72	80
	0.95	0.6	0.3	0.25	0.2	0.18	0.21	0.1	0.08
注：1、線圈參數可按用戶要求更改。

使用條件
1、環境溫度：-25~+40℃；
2、海拔高度：0~2000米；
3、25℃最大相對濕度：90%;
4、固定處的振動：10~50Hz，10m/s2;
5、沖擊：30m/ s2;
6、安裝方向：任意
7、電源電壓波動范圍：0.7-1。1Ue
8、工作制：8H長時

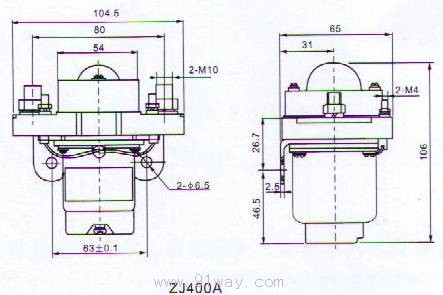

外型安裝圖


線路原理圖
