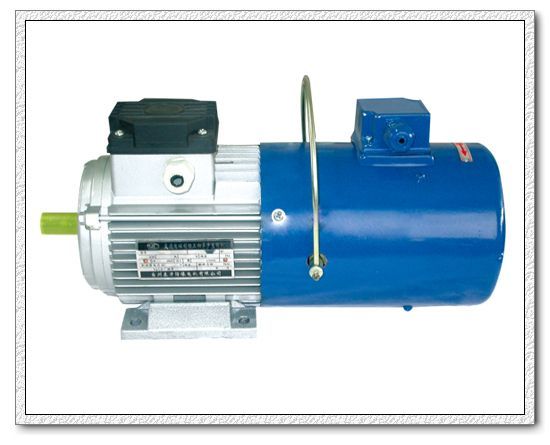

YPEJU系列變頻調速交流制動三相異步電動機是由YP系列變頻調速三相異步電動機、三相交流制動器和冷卻風機組成。
變頻電源產生的高頻脈沖和高次諧波對電機和制動器繞組影響很大，因此在電機和制動器的絕緣結構上采用特殊應對措施。制動器由直流供電改為三相電源直接供電的先進交流制動器，無需整流電子元件，大大的提高了運行的可靠性。
交流制動器具有起動響應快，制動時間短，定位準確，使用壽命長等優點。

YPEJU系列制動電機可廣泛應用于輕工、紡織、機械傳動、電鍍生產流水線等行業，凡要求需調速、快速制動、準確定位的設備均適合使用YPEJU系列制動電機。

YPEJU系列制動電機的安裝尺寸和功率等級均同Y系列電機，但外形總長度有所增加。
本系列產品的防護等級：電機為IP44、IP55，交流制動器為IP23；絕緣等級：電機為B、F級，交流制動器為F級。

使用條件：
1、海拔不超過1000m；
2、環境溫度最高不超過40℃，最低為-15℃；
3、相對濕度≤95%；
4、電源電壓：三相380V(220)　50Hz；
5、工作方式：S1(連續工作制)；
6、調速范圍：5Hz～50Hz恒轉矩調速；
　　　　　　 50Hz～100Hz恒功率調速；
間隙的檢查與調整：
銜鐵板與電磁鐵之間活動的距離稱為間隙（δ）。正常工作間隙（δ）控制在0.2～0.3mm，最大不超過0.5mm。電機出廠時都調整在正常工作間隙范圍內，運行一段時間后，由于摩擦片磨損使間隙值增大，超過最大間隙后，就會影響交流制動器正常的吸合和制動，必須進行調整。

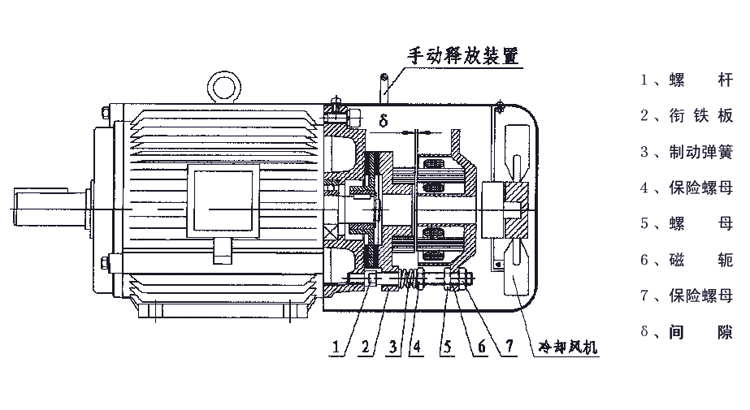

調整方法：準備一組厚薄塞尺，選0.25mm一片,先在圖一所示的間隙（δ）位置（三個螺桿方位）測一下，如已超過，將螺母5松開，將0.25mm塞尺放進被松開的螺桿的間隙（δ），慢慢旋進保險螺母7，壓緊塞尺，然后將螺母5向外旋緊，拔出塞尺。用同樣方法再調整好第二支螺桿和第三支螺桿處間隙，調好后重新再把螺母5旋緊，螺母5一定要旋緊，并要經常的檢查螺母5，不能有松動。
如果沒正規塞尺，可用相似厚薄的鐵皮等代用，保險螺母7每旋60°（六角螺母六等分角）約前進0.15mm。間隙調節三點一定要均勻，否則會影響制動器吸合與制動，嚴重時會燒壞線圈。
力矩的調節：
電機出廠時，力矩都已調整到標準值，電機使用一段時間后，由于摩擦片磨損后，制動彈簧略被放松，制動力矩相對略有下降，如使用沒大的影響，可以不動。如感覺力矩有所下降，需增大制動力矩時，可將三個保險螺母4均勻向前旋進約180°（約半圈），最多一圈，不能太多，由于制動力矩太大會造成吸合困難，或發出難聽的吱吱電磁聲，嚴重的會燒壞線圈。如果需減少制動力矩，則將保險螺母4向后旋松180°（半圈），最多一圈，否則力矩太小了。不管力矩調小或調大都要重新調整間隙。

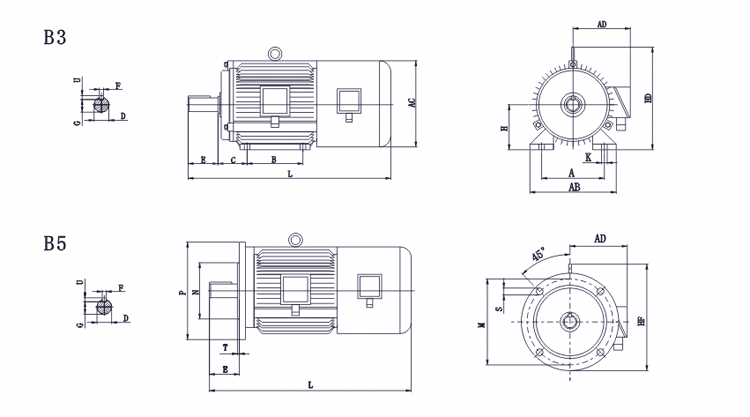

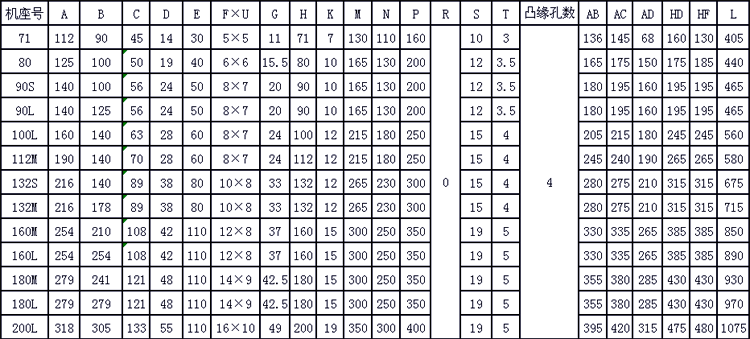

安裝及外形尺寸：



　　*R為凸緣蓋配合面至軸伸肩的距離。

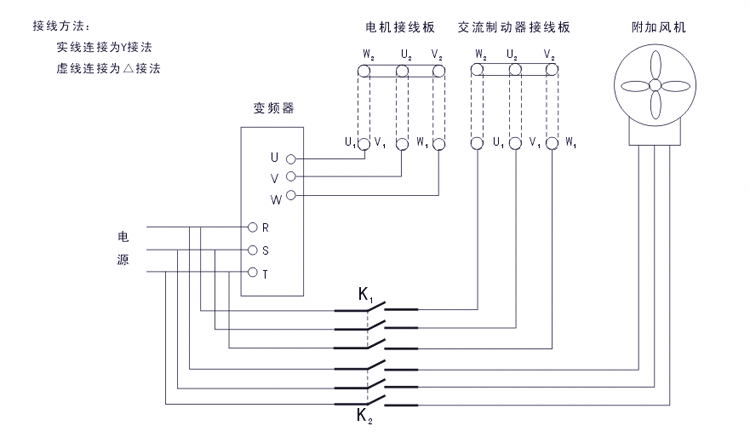

接線方法：

　　注：電動機和交流制動器的電源電壓和接法（Δ或Y）完全一致，請按銘牌所標接法接線。電動機與制動器必須同時接通電源。

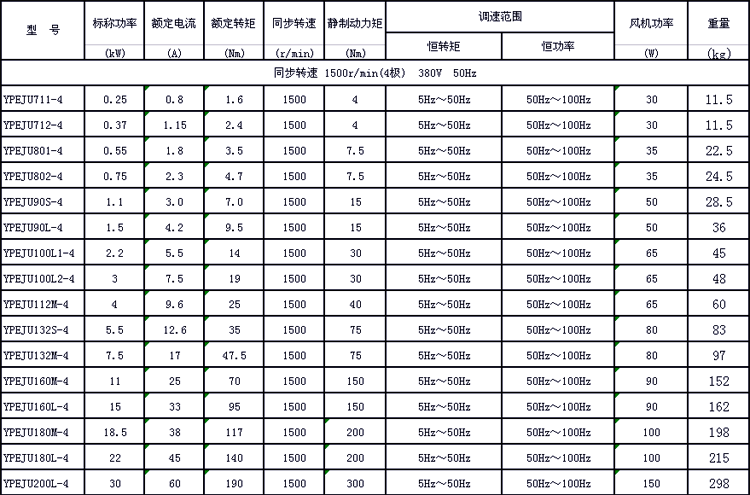

技術數據：

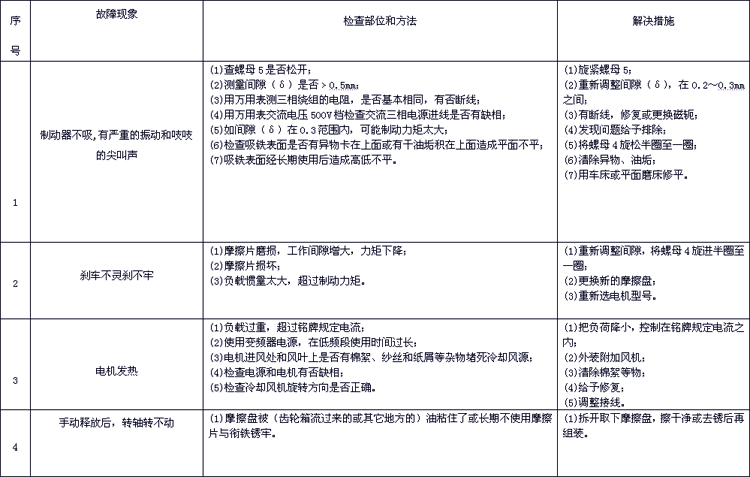

交流制動電機常見故障及排除方法：
