GDQ型系列氣動高真空擋板閥產品詳細說明：

GDQ型系列氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。
適用的工作介質為空氣及非腐蝕性氣體。

主要技術性能

適用范圍(Pa)	105～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-5
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力(MPa)	0.4～0.8
安裝位置	DN＜300任意,DN≥300垂直
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號 特殊指定：磁性開關DC/AC5～240V

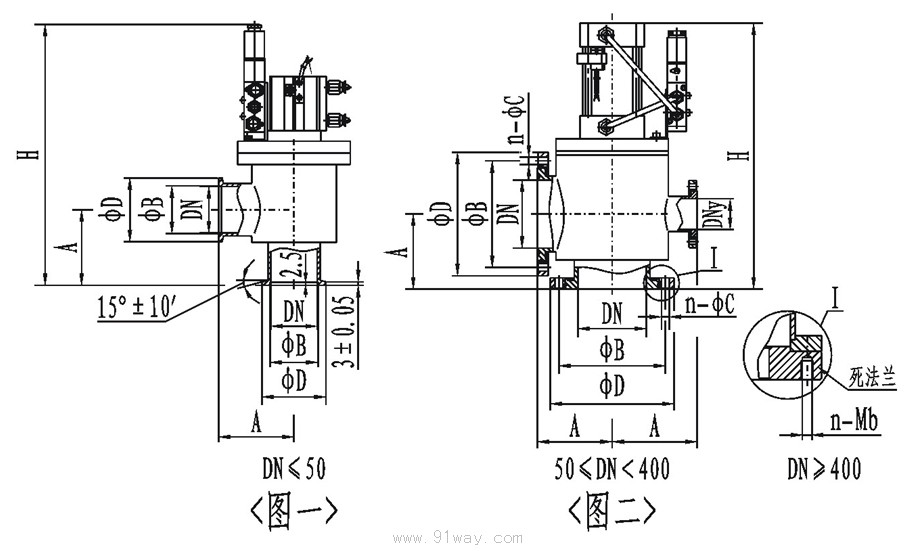

(圖一) (KF)連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	法蘭標準
GDQ-J10/KF	10	30	12.2	180	30	GB4982
GDQ-J16/KF	16	30	17.2	180	40
GDQ-J25/KF	25	40	26.2	200	50
GDQ-J40/KF	40	55	41.2	210	65
GDQ-J50/KF	50	75	52.2	276	70	/

(圖二)活套法蘭連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	H	A	n-ΦC	DNy(預抽口)	n-Mb	法蘭標準
GDQ-J50	50	110	90	276	70	4-Φ9	/	/	GB/T6070
GDQ-J63	63	130	110	283	88
GDQ-J80	80	145	125	314	88	8-Φ9
GDQ-J100	100	165	145	338	108
GDQ-J125	125	200	175	424	128	8-Φ11
GDQ-J(S)150	150	220	195	482	138		DN40(GB4982)		JB919
GDQ-J(S)160	160	225	200	482	138				GB/T6070
GDQ-J(S)200	200	285	260	620	200	12-Φ11	DN50(GB/T6070)
GDQ-J(S)250	250	335	310	655	208		DN63(GB/T6070)
GDQ-J(S)300	300	380	350	783	250	8-Φ14	DN80(GB/T6070)		JB919
GDQ-J(S)320	320	425	395	789	250	12-Φ14			GB/T6070
GDQ-J(S)400	400	510	480	1210	330	16-Φ14	DN100(GB/T6070)	16-M12
GDQ-J(S)400	400	500	465	1210	330			8-M16	JB919
GDQ-J(S)500	500	610	580	1270	360		DN125(GB/T6070)	16-M10	GB/T6070
GDQ-J(S)600	600	710	670	1562	450	12-Φ21	DN160(GB/T6070)	12-M18	JB919
GDQ-J(S)630	630	750	720	1562	450	20-Φ14		20-M10	GB/T6070
GDQ-J(S)800	800	920	890	1900	520	24-Φ14	DN200(GB/T6070)	24-M10

注：其中DN400以上底部采用死法蘭n-Mb。
