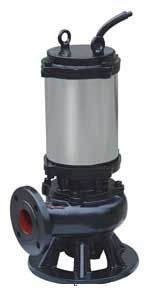

JPWQ型不銹鋼外套自動攪勻排污泵是在吸收國外先進技術的基礎上，結合中國國情和公司多年的潛水排污泵生產經驗，采用優秀的水力模型自主開發研制而成的新一代泵類產品。它不但具有效率高、安全可靠、壽命長、外型美觀和排污性能好等優點，而且還具有可自動耦合安裝、自動控制和節省泵站土建造價等優點，特別是在排送固體顆粒和長纖維垃圾以減少污水坑內沉積等方面，具有獨特功能。
自動攪拌排污泵水力性能先進成熟，產品經測試各項性能指標均達到或超過有關標準JB/T5118-2001規定，產品投放市場后以其獨特的功效、可靠的性能、穩定的質量受到廣大用戶的歡迎和好評。注：JYWQ為普通型自動攪勻排污泵
JPWQ型自動攪拌潛水排污泵為帶不銹鋼外套內循環冷卻系統的自動攪勻排污泵。
自動攪拌排污泵產品特點:
1、自動攪拌排污泵采用大流道抗堵塞水力部件設計的單流道或雙流道封閉式葉輪結構，大大提高了污物通過能力，能有效的通過與泵口徑相當的纖維物質和直徑為泵口徑約30%～50%的固體顆粒。
2、JPWQ帶內循環冷卻系統，能保證水泵在水池最低水位正常。其獨特的撕裂機構能把纖維物質撕裂、切斷，然后順利排放無需在泵上加濾網。
3、整體結構緊湊，體積小、噪音小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4、機械密封采用新型硬質耐磨的碳化鎢材料，同時將密封改進為兩個單端面串聯密封，并相對獨立工作，使電機和泵部分密封隔離。可使泵安全連續運行8000小時以上。
5、該泵油室內設置有高精度抗干擾漏水檢測傳感器及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。
6、可根據用戶需要配備自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
7、可根據用戶需要配備浮球開關可以根據所需液位變化，自動控制泵的起動與停止，無需專人看管，使用極為方便。
8、可根據用戶需要配備自動耦合裝置，它給安裝、維修帶來極大方便。
9、安裝方式有固定式自動耦合安裝和移動式自由安裝兩種，可滿足不同的使用場合。
10、JPWQ自動攪勻排污泵配有攪拌裝置，它可以有效的攪拌污水坑內的沉淀物，使泵順利排除污物，減少坑內沉積。
自動攪拌排污泵使用條件:
1、介質溫度連續使用時不超過+40℃，間歇使用（最長不超過5分鐘）為+70℃。介質重度為1.0～1.3kg/dm3，PH值在5－9范圍內。
2、無內自流循環冷卻系統的泵、電機部分露出液面不超過1/3。
3、一般情況下，泵必須在使用揚程范圍內一般不低于額定揚程的60%使用，保證電機不過載，如需在全揚程范 圍使用，應在訂貨時另行注明，以便廠家制造。
4、泵的主要零件材料為耐磨鑄鐵，所以不能應用于抽送強腐蝕性液體，如需抽送強腐蝕性的液體，請說明使用條件和要求，進行特殊定貨，我們將針對性為您設計、服務。

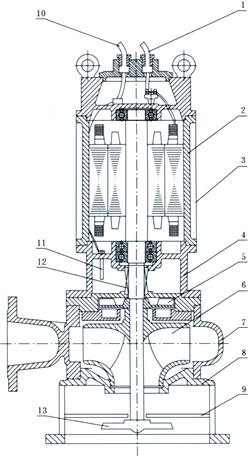

JPWQ型自動攪拌潛水排污泵結構簡圖
結構特點說明
1采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3隔板將底座一分為二，攪拌與進水互不影響。
4機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
5副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6泵連線腔內沒有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，本公司可配全自動安全保護控制柜。
7電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。
8油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號由控制系統對水泵實施保護。
9JPWQ帶內循環冷卻系統，能保證水泵在水池最低水位正常工作。
|
1 |
主電纜 |
2 |
機殼 |
3 |
內循環套 |
4 |
油箱 |
5 |
副葉輪 |
6 |
葉輪 |
7 |
泵體 |
|
8 |
底座 |
9 |
隔板 |
10 |
油水控頭 |
11 |
機械密封 |
13 |
攪拌件 |
- |
- |
- |
- |

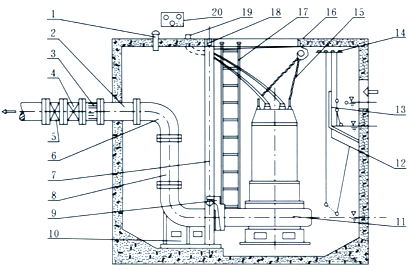

自動攪拌排污泵自動藕合式安裝示意圖
|
1 |
通風節 |
|
2 |
預埋管 |
|
3 |
膨脹節 |
|
4 |
逆止閥 |
|
5 |
閘閥 |
|
6 |
彎管 |
|
7 |
導軌 |
|
8 |
出水管 |
|
9 |
支架 |
|
10 |
耦合底 |
|
11 |
自動攪勻排污泵 |
|
12 |
浮球開關（水位開關） |
|
13 |
隔板 |
|
14 |
浮球固定 |
|
15 |
小鏈 |
|
16 |
掛鉤 |
|
17 |
人梯 |
|
18 |
支撐架 |
|
19 |
電纜出線 |
電機保護
自動攪拌排污泵自動藕合式安裝平面圖

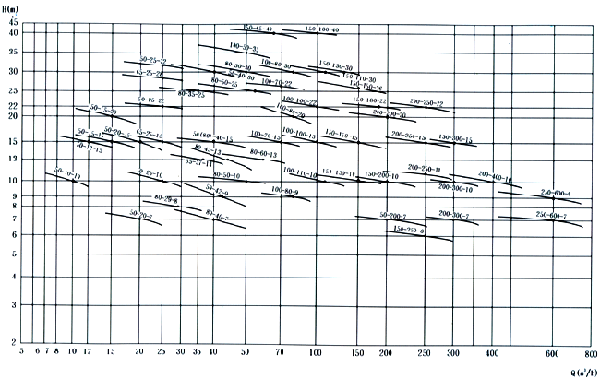

自動攪拌排污泵性能曲線圖
自動攪拌排污泵使用注意事項
1)運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻，最低不得少于50兆歐。
(2)檢查電纜有無破損、折斷等現象。如有損傷須及時更換，以免漏電；電纜截面應與電流相匹配。
(3)電壓超過額定電壓的±10%時，不得啟動電泵。
(4)以保證使用安全，必須將四芯電纜中的接地線可靠接地，以防發生觸電事故。
(5)電泵潛入水中時，應垂直起吊，不允許橫放著地，更不能陷入污泥中。停止使用時應將電泵吊起清洗干凈，置于干燥處，并注意防凍。
(6)禁止將電纜作為安裝起吊繩使用。
(7)檢查轉子運轉方向，從上向下看應為順時針方向旋轉。
(8)室外的開關或接線端應有防雨、防潮措施，濕手或赤足時禁止觸及開關，防止觸電。
(9)移動電泵時，必須切斷電源，電泵在運行時人不得接觸水源，以防漏電發生人身事故。
(10)嚴禁電機缺相運轉，如發現保險絲熔斷，應檢查原因后方可繼續使用，不得任意加粗保險絲。
(11)泵運轉時，應有專人管理，如發現有不正常現象應立即停機檢查，排除故障。（指末配全自動保護柜的情況）。
(12)電泵在規定的工作介質條件下正常運行半年后，應檢查油室密封狀況，如油室中的油呈乳狀或有水沉淀， 應及時更換10～20號 機械油和機械密封。對于在惡劣工作條件下使用的電泵，更應經常檢修。
(13)用戶應根據實際使用的工況選擇合適的流量揚程，以達到最佳使用效果，泵銘牌或說明書上所示參數為該最佳使用工況點，
用戶可選在（0.7～1.2）倍最佳流量內使用，禁止超流量使用，否則流量過大，揚程過低容易使電機過載。
自動攪拌排污泵性能參數表
|
型號 |
排出 |
流量 |
揚程 |
轉速 |
功率 |
攪勻 |
|
口徑(D) |
(Q) |
(H) |
(n) |
(N) |
自徑(d) |
|
(mm) |
(m3/h) |
(m) |
(r/min) |
(kw) |
(mm) | |
|
JPWQ25-7-8-1000-0.55 |
25 |
7 |
8 |
2900 |
0.55 |
1000 |
|
JPWQ25-8-12-1000-0.75 |
25 |
8 |
12 |
2900 |
0.75 |
1000 |
|
JPWQ25-8-25-1000-1.5 |
25 |
8 |
25 |
2900 |
1.5 |
1000 |
|
JPWQ25-6-30-1000-2.2 |
25 |
6 |
30 |
2900 |
2.2 |
1000 |
|
JPWQ40-7－－10-1000-0.75 |
40 |
7 |
10 |
2900 |
0.75 |
1000 |
|
JPWQ40-7-15-1000-1.1 |
40 |
7 |
15 |
2900 |
1.1 |
1000 |
|
JPWQ40-7-30-1000-2.2 |
40 |
7 |
30 |
2900 |
2.2 |
1000 |
|
JPWQ50-20-7-1200-0.75 |
50 |
20 |
7 |
2900 |
0.75 |
1200 |
|
JPWQ50-10-10-1200-0.75 |
50 |
10 |
10 |
2900 |
0.75 |
1200 |
|
JPWQ50-15-15-1200-1.5 |
50 |
15 |
15 |
2900 |
1.5 |
1200 |
|
JPWQ50-25-10-1200-1.5 |
50 |
25 |
10 |
2900 |
1.5 |
1200 |
|
JPWQ50-15-20-1200-2.2 |
50 |
15 |
20 |
2900 |
2.2 |
1200 |
|
JPWQ50-23-15-1200-2.2 |
50 |
23 |
15 |
2900 |
2.2 |
1200 |
|
JPWQ50-42-9-1200-2.2 |
50 |
42 |
9 |
2900 |
2.2 |
1200 |
|
JPWQ50-12-30-1400-3 |
50 |
12 |
30 |
2900 |
3 |
1400 |
|
JPWQ50-17-25-1200-3 |
50 |
17 |
25 |
2900 |
3 |
1200 |
|
JPWQ50-25-22-1200-4 |
50 |
25 |
22 |
2900 |
4 |
1200 |
|
JPWQ50-40-15-1200-4 |
50 |
40 |
15 |
2900 |
4 |
1200 |
|
JPWQ50-25-32-1400-5.5 |
50 |
25 |
32 |
2900 |
5.5 |
1400 |
|
JPWQ65-25-15-1400-2.2 |
65 |
25 |
15 |
2900 |
2.2 |
1400 |
|
JPWQ65-37-13-1400-3 |
65 |
37 |
13 |
2900 |
3 |
1400 |
|
JPWQ65-25-28-1400-4 |
65 |
25 |
28 |
2900 |
4 |
1400 |
|
JPWQ80-40-7-1600-2.2 |
80 |
40 |
7 |
1450 |
2.2 |
1600 |
|
JPWQ80-29-8-1600-2.2 |
80 |
29 |
8 |
2900 |
2.2 |
1600 |
|
JPWQ80-43-13-1600-3 |
80 |
43 |
13 |
2900 |
3 |
1600 |
|
JPWQ80-50-10-1600-3 |
80 |
50 |
10 |
2900 |
3 |
1600 |
|
JPWQ80-40-15-1600-4 |
80 |
40 |
15 |
2900 |
4 |
1600 |
|
JPWQ80-60-13-1600-4 |
80 |
60 |
13 |
2900 |
4 |
1600 |
|
JPWQ80-35-22-1600-5.5 |
80 |
35 |
22 |
1450 |
5.5 |
1600 |
|
JPWQ80-50-25-1600-7.5 |
80 |
50 |
25 |
2900 |
7.5 |
1600 |
|
JPWQ100-80-9-2000-4 |
100 |
80 |
9 |
1450 |
4 |
2000 |
|
JPWQ100-110-10-2000-5.5 |
100 |
110 |
10 |
1450 |
5.5 |
2000 |
|
JPWQ100-65-15-2000-5.5 |
100 |
65 |
15 |
1450 |
5.5 |
2000 |
|
JPWQ100-100-15-2000-7.5 |
100 |
100 |
15 |
1450 |
7.5 |
2000 |
|
JPWQ100-80-20-2000-7.5 |
100 |
80 |
20 |
1450 |
7.5 |
2000 |
|
JPWQ100-50-35-2000-11 |
100 |
50 |
35 |
1450 |
11 |
2000 |
|
JPWQ100-70-22-200-11 |
100 |
70 |
22 |
1450 |
11 |
2000 |
|
JPWQ100-100-22-2000-15 |
100 |
100 |
22 |
1450 |
15 |
2000 |
|
JPWQ100-80-30-2000-15 |
100 |
80 |
30 |
1450 |
15 |
2000 |
|
JPWQ150-150-10-2000-7.5 |
150 |
150 |
10 |
1450 |
7.5 |
2000 |
|
JPWQ150-210-7-2600-7.5 |
150 |
210 |
7 |
1450 |
7.5 |
2600 |
|
JPWQ150-250-6-2600-7.5 |
150 |
250 |
6 |
1450 |
7.5 |
2600 |
|
JPWQ150-100-15-2600-11 |
150 |
100 |
15 |
1450 |
11 |
2600 |
|
JPWQ150-145-15-2600-11 |
150 |
145 |
15 |
1450 |
11 |
2600 |
|
JPWQ150-200-10-2600-15 |
150 |
200 |
10 |
1450 |
15 |
2600 |
|
JPWQ150-65-40-3200-18.5 |
150 |
65 |
40 |
1450 |
18.5 |
3200 |
|
JPWQ150-180-22-2600-18.5 |
150 |
180 |
22 |
1450 |
18.5 |
2600 |
|
JPWQ150-150-26-2600-18.5 |
150 |
150 |
26 |
1450 |
18.5 |
2600 |
|
JPWQ150-110-30-2600-18.5 |
150 |
110 |
30 |
1450 |
18.5 |
2600 |
|
JPWQ150-300-15-2600-22 |
150 |
300 |
15 |
1450 |
22 |
2600 |
|
JPWQ150-130-30-2600-22 |
150 |
130 |
30 |
1450 |
22 |
2600 |
|
JPWQ150-200-30-2600-37 |
150 |
200 |
30 |
1450 |
37 |
2600 |
|
JPWQ150-150-35-3200-37 |
150 |
150 |
35 |
1450 |
37 |
3200 |
|
JPWQ150-140-40-3200-37 |
150 |
140 |
40 |
980 |
37 |
3200 |
|
JPWQ200-300-7-3000-11 |
200 |
300 |
7 |
960 |
11 |
3000 |
|
JPWQ200-250-11-3000-15 |
200 |
250 |
11 |
1450 |
15 |
3000 |
|
JPWQ200-300-10-30000-15 |
200 |
300 |
10 |
1450 |
15 |
3000 |
|
JPWQ200-250-15-3000-18.5 |
200 |
250 |
15 |
1450 |
18.5 |
3000 |
|
JPWQ200-400-10-3000-22 |
200 |
400 |
10 |
1450 |
22 |
3000 |
|
JPWQ200-310-13-3000-22 |
200 |
310 |
13 |
1450 |
22 |
3000 |
|
JPWQ200-400-13-3000-30 |
200 |
400 |
13 |
1450 |
30 |
3000 |
|
JPWQ200-280-22-3000-30 |
200 |
280 |
22 |
1450 |
30 |
3000 |
|
JPWQ200-350-25-3200-37 |
200 |
350 |
25 |
1450 |
37 |
3200 |
|
JPWQ200-250-35-3200-45 |
200 |
250 |
35 |
1450 |
45 |
3200 |
|
JPWQ200-400-30-3200-55 |
200 |
400 |
30 |
1450 |
55 |
3200 |
|
JPWQ250-600-9-3200-30 |
250 |
600 |
9 |
960 |
30 |
3200 |
|
JPWQ250-600-12-3200-37 |
250 |
600 |
12 |
1450 |
37 |
3200 |
|
JPWQ250-420-22-3200-45 |
250 |
420 |
22 |
960 |
45 |
3200 |
|
JPWQ250-600-15-3200-45 |
250 |
600 |
15 |
1450 |
45 |
3200 |
|
JPWQ250-600-20-3500-55 |
250 |
600 |
20 |
1450 |
55 |
3500 |
|
JPWQ250-600-25-3500-75 |
250 |
600 |
25 |
1450 |
75 |
3500 |
|
JPWQ250-700-11-3200-37 |
250 |
700 |
11 |
960 |
37 |
3200 |
|
JPWQ300-800-12-3800-45 |
300 |
800 |
12 |
960 |
45 |
3800 |
|
JPWQ300-480-15-3800-45 |
300 |
480 |
15 |
960 |
45 |
3800 |
|
JPWQ300-400-20-3800-45 |
300 |
400 |
20 |
960 |
45 |
3800 |
|
JPWQ300-600-20-3800-55 |
300 |
600 |
20 |
960 |
55 |
3800 |
|
JPWQ300-800-20-3800-75 |
300 |
800 |
20 |
960 |
75 |
3800 |
|
JPWQ300-950-20-3800-90 |
300 |
950 |
20 |
960 |
90 |
3800 |
|
JPWQ300-950-24-3800-110 |
300 |
950 |
24 |
960 |
110 |
3800 | |
