您的位置：您的位置：首頁 → 泵閥管件 → 執行機構 → 氣動執行機構 → DA/SR型氣動活塞式執行機構

產品名稱：

DA/SR型氣動活塞式執行機構

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 氣動執行機構

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DA/SR型氣動活塞式執行機構產品詳細說明：

DA/SR型氣動活塞式執行機構

標準的NAMUR氣源接口
標準的VDI/VDE3845附件安裝
陽極硬化無須2次潤滑的缸內壁
±5度的行程調節

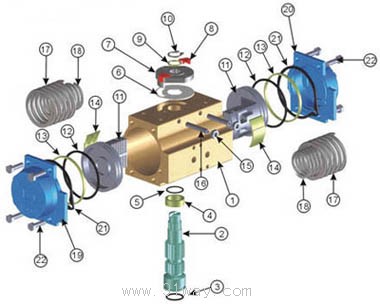

DA/SR型氣動活塞式執行機構主要零部件材料

序號	說明	材質	表面處理方式	數量（雙作用）DA	數量（彈簧復位）SR
1	缸體	擠壓鋁	硬質陽極氧化	1	1
2	防斷裂齒軸	鋼	鍍鎳	1	1
3	底部齒軸O型圈	NBR		1	1
4	齒軸襯墊	POM		1	1
5	頂部齒軸O型圈	NBR		1	1
6	凸輪襯墊	POM		1	1
7	凸輪	不銹鋼		1	1
8	閥位指示器	尼龍		2	2
9	齒軸墊片	不銹鋼		1	1
10	齒軸卡環	鋼	鍍鎳	1	1
11	活塞	壓鑄鋁		2	2
12	活塞O型圈	NBR		2	2
13	抗摩擦環	POM		2	2
14	活塞止推塊	POM		2	2
15	止推螺栓保持螺母	不銹鋼		2	2
16	止推螺栓	不銹鋼		2	2

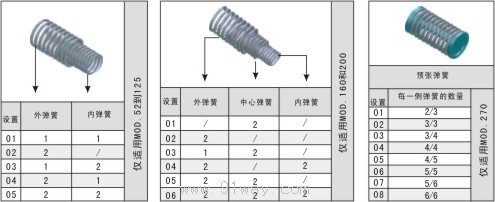

17	外彈簧	鋼	磷化鋅	0	見彈簧組成
18	內彈簧	鋼	磷化鋅	0	見彈簧組成
19	左端蓋	壓鑄鋁	噴色	1	1
20	右端蓋	壓鑄鋁	噴色	1	1
21	端蓋密封座	NBR		2	2
22	端蓋固定螺釘	不銹鋼		8	8

DA/SR型氣動活塞式執行機構技術參數

工作時間（在0.6MPa氣壓下，測得的大致時間）												單位：秒(S)
	32	42	52	63	75	85	100	115	125	145	160	200	270
逆時針旋轉DA	0.03	0.03	0.03	0.06	0.12	0.2	0.3	0.53	0.83	1.15	1.15	1.74	4.5
順時針旋轉DA	0.03	0.04	0.04	0.08	0.12	0.19	0.27	0.47	0.66	1.1	1.1	1.7	4.5
逆時針旋轉SR	—	0.09	0.09	0.14	0.22	0.31	0.44	0.83	1.08	1.75	1.75	2.38	4.5
順時針旋轉SR	—	0.09	0.09	0.14	0.22	0.33	0.46	0.78	0.9	1.34	1.34	2.19	6.2

執行機構耗氣量										單位：升(1升=1000cm2)
	32	42	52	63	75	85	100	115	125	145	160	200	270
逆時針旋轉DA	0.04	0.08	0.1	0.19	0.36	0.51	0.79	1.29	1.63	2.81	3.61	5.7	15
順時針旋轉DA	0.03	0.11	0.13	0.23	0.44	0.64	1	1.71	2.21	3.96	4.76	9.83	17.8
逆時針旋轉SR	—	0.09	0.11	0.19	0.36	0.53	0.8	1.38	1.78	2.72	3.52	7.58	15.5

重量											單位：公斤(kg)
	32	42	52	63	75	85	100	115	125	145	160	200	270
DA90°	0.48	0.87	1.05	1.5	2.55	3.4	5.05	8	10	15.5	19.5	19.5	71.5
SR90°	—	0.93	1.2	1.8	3.2	4.3	6.55	10.6	13.4	19	24.4	24.4	88

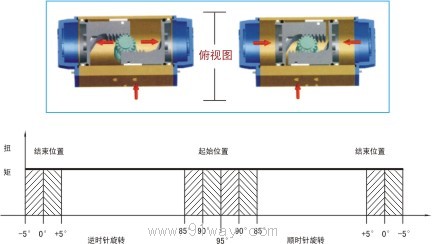

DA系列雙作用執行器

上圖的示意圖表明，雙作用執行機構的扭矩值在整個行程過程中始終保持恒定。
用戶可根據其具體要求，參考以下內容選定合適的執行機構型號：
1、明確所操作閥門的最大扭矩值。
2、扭矩值加大25%-50%的設定安全系數。(具體視閥門類型及加工工藝)
3、根據提供的扭矩值，參閱扭矩表及相應的氣壓值，得到的扭矩值應等于或超出所提供的扭矩值。
4、扭矩值確定下來后，查找相應的型號即可。

DA系例雙作用氣動執行機構輸出扭矩

型號	氣源壓力（bar）
	2.5	3	4	5	5.5	6	7	8
	雙作用執行機構輸出扭矩表（Nm）
DA32	3.5	4.2	6	7.5	8	9	10	11.5
DA42	5.4	6.5	8.7	10.9	12	13	15.2	17.3
DA52	8.8	10.7	14.5	18.3	20.2	22.1	25.9	29.8
DA63	15.6	19.1	25.9	32.8	36.2	39.6	46.5	53.3
DA75	28.9	35.1	47.5	59.8	66	72.2	84.5	96.9
DA85	41.4	50.4	68.6	86.7	95.8	104.9	123	141.2
DA100	65.7	79.8	108	136.3	150.4	164.6	192.8	221.1
DA115	108.8	132.2	178.9	225.6	248.9	272.3	319	365.7
DA125	143.3	174	235.3	296.6	327.3	358	419.3	480.6
DA145	216.75	260.1	346.8	433.5	476.85	520.2	606.9	693.6
DA160	300	360	480	600	660	720	840	960
DA200	562	675	900	1125	1237	1350	1575	1800
DA270	1304	1565	2086	2608	2869	3130	3651	4173

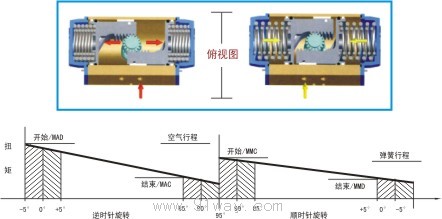

SR系列彈簧復位式執行器

上圖的示意圖表明,彈簧復位式執行機構的扭矩不是恒定不變的而逐漸降低的。主要原因在于彈簧在空氣行程階段因
活塞運動而被壓縮,同時積累在運動轉換過程中以不斷遞減的方式獲得的能量。
空氣行程
開始/MAD:彈簧釋放狀態下的執行機構扭矩結束/MAC:彈簧壓縮狀態下的執行機構扭矩
彈簧行程
開始/MMC:彈簧壓縮時扭矩結束/MMD:彈簧釋放時扭矩
用戶可根據其具體要求,參考以下內容選定合
適的執行機構型號：
1、明確所操作閥門的最大扭矩值。
2、扭矩值加大25%-50%的設定安全系數。(具體視閥門類型及加工工藝)
3、根據提供的扭矩值,參閱扭矩表及相應的氣壓值,結合MMD和MAC間的最小值,得到的扭矩值應等于或超出所提供的扭矩
值。
4、扭矩值確定下來后,查找相應的型號即可。

SR系列彈簧復位式執行機構輸出扭矩

型號	設置	彈簧扭矩		氣源壓力(bar)
				4		5		5.5		6		7
		(Nm)		彈簧復位執行機構輸出扭矩表（Nm）
		0°	90°	0°	90°	0°	90°	0°	90°	0°	90°	0°	90°

		結束	開始	結束	開始	結束	開始	結束	開始	結束	開始	結束	開始
SR52	1	3.6	4.9	10.2	7.4
	2	4.8	6.7	9	5.6	12.8	9.4
	3	5.2	7.5	8.6	4.8	12.4	8.6	14.3	10.5	16.2	12.4
	4	6.5	9.3	7.3	3	11.2	6.8	13.1	8.7	15	10.6	18.8	14.5
	5	8.1	11.9			9.5	4.3	11.4	8.2	13.3	8.1	17.1	11.9
SR63	1	5	9.6	18.9	12.8
	2	6.6	12.3	17.4	10.1	24.2	17
	3	8	14.5	15.9	7.9	22.8	14.8	26.2	18.2	29.6	21.7
	4	9.6	17.2	14.4	5.2	21.2	12	24.6	15.5	28.1	18.9	34.9	25.8
	5	12.5	22.1			18.2	7.1	21.7	10.6	25.1	14	31.9	20.9
SR75	1	10.1	19.5	34.4	22.5
	2	13.3	25.6	31.2	16.4	43.5	28.7
	3	15.1	28.2	29.4	13.8	41.8	26.1	48	32.3	54.1	38.5
	4	18.3	34.3	26.2	7.7	38.6	20	11.8	26.2	50.9	32.4	63.3	44.8
	5	23.2	43			33.6	11.3	39.8	17.5	46	23.7	58.3	36.1
SR85	1	16.1	27.3	49.5	34.8
	2	19.9	33.7	45.7	28.4	63.9	46.6
	3	24.3	40.8	41.3	21.3	59.4	39.5	68.5	48.6	77.6	57.6
	4	28.1	47.1	37.5	15	55.7	33.1	64.8	42.2	73.8	51.3	92	69.4
	5	36.3	60.6			47.5	19.6	56.6	28.7	65.6	37.8	83.8	55.9
SR100	1	24.6	44.6	78.4	52.5
	2	32.6	58.9	70.5	38.1	98.7	66.4
	3	35.9	63.7	67.1	33.3	95.4	61.6	109.5	75.7	123.6	89.9
	4	43.9	78	59.1	19	87.4	47.3	101.5	61.4	115.7	75.5	143.9	103.8
	5	55.2	97.2			76.1	28.1	90.2	42.3	104.3	56.4	132.6	84.7
SR115	1	41	74.4	131.4	88.5
	2	50.7	94.4	121.6	68.5	168.3	115.2
	3	60.8	108.1	111.6	54.7	158.3	101.5	181.6	124.8	205	148.2
	4	70.6	128.1	101.8	34.8	148.5	81.5	171.9	14.9	195.2	128.2	241.9	174.9
	5	90.4	161.8			128.7	47.8	152	71.1	175.4	94.5	222.1	141.2
SR125	1	53.1	99.1	172.2	113.2
	2	63.3	117.5	162.1	94.8	223.4	156.1
	3	81.1	148.4	144.2	63.9	205.5	125.2	236.2	155.9	266.8	186.5
	4	91.3	166.9	134.1	45.5	195.4	106.8	226.1	137.5	256.7	168.1	318	229.4
	5	119.2	216.2			167.4	57.5	198.1	88.1	228.7	118.8	290.1	180.1
SR145	1	76.5	125.5
	2	105.2	171.2	239	164
	3	127.5	206.2	217	128	306	218
	4	145.6	243.9	197	90	286	180	331	224
	5	185.6	296.1			248	124	293	169	337	214
	6	225.1	370					255	114	286	158	380	212
SR160	1	100	152
	2	147	225	317	234
	3	173	264	290	193	407	311
	4	200	321	260	136	378	255	437	312
	5	252	376			330	191	388	251	447	310
	6	300	473					335	161	395	220	512	332
SR200	1	174	245
	2	247	356	621	498
	3	298	424	568	425	789	649
	4	353	531	510	317	731	541	842	651
	5	421	602			655	447	767	562	878	675
	6	527	776					662	396	777	510	994	721

DA/SR型氣動活塞式執行機構（示意圖）
