概述

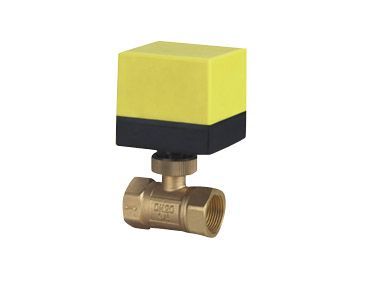

SEV5000系列三線電動球閥適用于控制冷水或熱水空調系統管道的開啟或關閉，暖通空調中水系統的通斷控制。

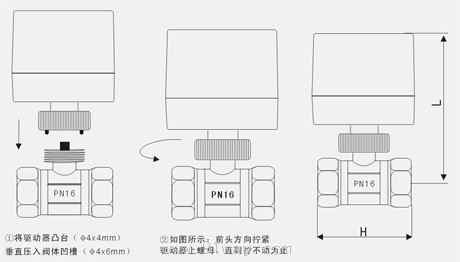

外型尺寸

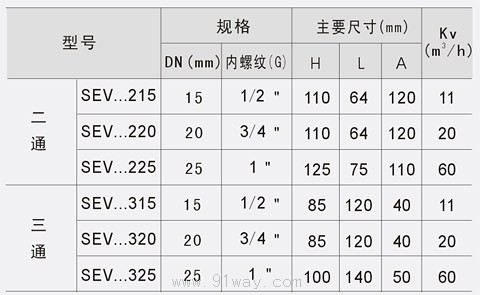

型號列表


特點
它由電驅動器和閥體兩部分組成，驅動器采用同步電機驅動，動作穩和，內置限位觸點，能使閥門全開或全關時斷電;三線電動球閥有常閉二通和混合三通兩種形式，按閥口聯接尺寸分有DN15，DN20，DN25，三類，按其流通形式和流量特性共分為6種規格。

技術參數
1、控制特性：三線二控，三線一控,電機驅動復位
2、驅動電源：AC220V±10%，50/60H z(特殊可定做24V/110V)
3、功率消耗：6W（僅當閥門開啟、關閉時）
4、電機類別： 雙向同步電機
5、動作時間：15S（開~關）
6、動作方式：左右旋轉（帶手動開閥）
7、公稱壓力：1.6Mpa
8、泄漏量：≤0.008%Kvs（壓差小于500 Kpa時）
9、連接方式：管螺紋G
10、適用介質：冷、熱水或50%乙二醇溶液
11、介質溫度：2~90℃

接線原理圖
