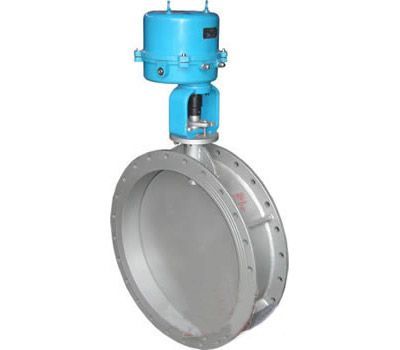

ZAJW,ZKJW系列電動調節通風蝶閥產品詳細說明：

結構特點和應用范圍

ZAJW、ZKJW電動調節通風蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣。

ZDLW-6B、ZDRW-6K型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。

型號、規格

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
規格	DN600～1000		DN50～1000

ZAJW、ZKJW電動調節通風蝶閥

公稱通徑mm	50	80	100	125	150	200	250	300	350	400
額定流量 系數kv	85	225	340	500	770	1360	2130	3060	4160	5450
公稱通徑mm	450	500	600	700	800	1000	1200	1400	1600	1800
額定流量 系數kv	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000
可配電動 執行機構	3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
公稱壓力	0.1、0.6、1.0 (MPa)
介質溫度℃	常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
轉角范圍	平行閘板0～700,傾斜閥板0～600
流量特性	近似百分比
接管法蘭	按JB78-59中對夾式法蘭連接
動作時間	25、30、60秒
閥體材質	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

技術參數和性能指標 電動調節蝶閥調節機構主要技術參數 公稱通徑 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 公稱壓力 MPa 0.6 介質溫度 ℃ 常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼） 額定轉角 ° 0～70 流量特性 -20～150 環境溫度 ℃ 近似等百分比 接管法蘭 按JB78-59 對夾式法蘭連接 閥體材質 HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti 閥板材質 HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610L直行程電子式電動執行機構主要技術參數 型 號 輸出力矩 N.m 速度 mm/s 最大行程 mm 技術參數 361LSC-99 10000 2.0 100 電 源：220±10%Va.c.50Hz控制信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4

3610R角行程電子式電動執行機構主要技術參數 型 號 輸出力矩 N.m 動作時間 S/90° 最大轉角 技術參數 361RSA-02 20 8.5 90° 電 源：220±10%Va.c.50Hz 驅動電機：交流可逆電機 輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4 361RSA-05 50 17.0 361RSB-10 100 18.0 361RSB-20 200 36.0 361RSC-30 300 24.0 361RSC-50 500 42.0 361RSC-60 600 48.0 361RSD-100 1000 30.0 361RSD-150 1500 42.0 361RXB-10 100 18.0 361RXB-20 200 36.0

性能指標

項 目 指 標 值 基 本 誤 差% ±2.5 回 差% 2.0 死 區% 3.0 始 終 點 偏 差% ±2.5 額 定 行 程 偏 差% +2.5 允 許 泄 漏 量1/h 2×10-2×閥額定容量

允許壓差 MPa

公稱通徑 mm 配用執行機構型號 361RSA-05 361RSB-10 361RXB-10 361RSB-20 361RXB-20 361RSC-30 361RSC-50 361RSC-60 361LSC-99 361RSD-100 361RSD-150 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 0° 70° 50 0.6 0.6 80 0.6 0.6 100 0.6 0.284 125 0.6 0.144 0.6 0.292 0.6 0.587 150 0.6 0.084 0.6 0.17 0.6 0.342 200 0.6 0.035 0.6 0.071 0.6 0.144 250 0.6 0.037 0.6 0.074 0.6 0.112 300 0.6 0.021 0.6 0.043 0.6 0.064 350 0.6 0.013 0.6 0.027 0.6 0.041 400 0.6 0.027 0.6 0.045 0.6 0.055 450 0.6 0.019 0.6 0.032 0.6 0.038 500 0.6 0.014 0.6 0.023 0.6 0.028 600 0.6 0.013 0.6 0.027 0.6 0.041 700 0.6 0.008 0.6 0.017 0.6 0.025 800 0.6 0.005 0.6 0.012 0.6 0.017 900 0.6 0.004 0.6 0.008 0.6 0.012 1000 0.6 0.003 0.6 0.006 0.6 0.009 動作時間 S/70° 13.26 14.0 28.0 18.67 32.67 37.3 50 23.3 32.7

外形尺寸

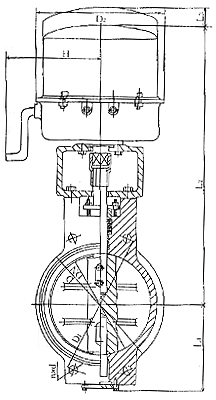

ZDRW DN50～1000尺寸 mm

公稱 通徑 DN D D1 L1 L2 D2 H n-d L3 法蘭端 面距 配A型 配 B型 配 C型 配 D型 配 A型 配 B型 配 C型 配D型 配 A型 配 B型 配 C型 配D型 配A型 配B型 配C型 配D型 50 110 92 355 225 200 4-φ14 120 60 80 125 150 92 355 4-φ18 100 145 175 102 385 125 175 200 117 384 429 225 225 8-φ18 155 150 200 225 130 397 442 200 255 280 172 437 482 70 250 310 335 197 511 561 335 260 12-φ18 165 300 362 395 227 536 586 12-φ23 80 350 412 445 252 561 611 400 462 495 296 656 16-φ23 100 450 518 550 321 679 500 568 600 346 704 600 755 705 480 1075 470 365 20-φ25 120 150 700 860 810 530 1125 20-φ24 800 975 920 595 1185 24-φ30 200 900 1075 1020 685 1280 1000 1175 1175 735 1320 28-φ30 注：L3為拆卸護罩所必須的尺寸。

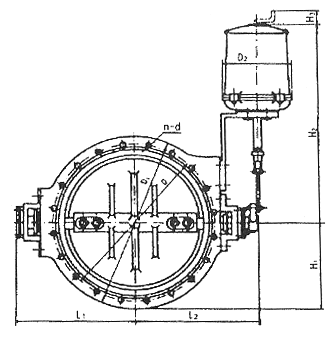

ZDLW DN600～1000 外形尺寸 mm 公稱通徑 L1 L2 D D1 D2 H1 H2 H3 n-d 600 480 585 705 755 310 377.5 790 90 20-25 700 530 635 810 860 430 790 24-25 800 595 695 920 975 487.5 790 24-30 900 685 790 1020 1075 537.5 805 24-30 1000 735 830 1120 1175 587.5 805 28-30

主要零件材料及推薦使用溫度范圍 零件名稱 材 料 溫度范圍℃ 閥體、閥板 HT200 -20～200 35 -40～450 ZG230-450 1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti -40～550

注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低、最高使用溫度。其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。
