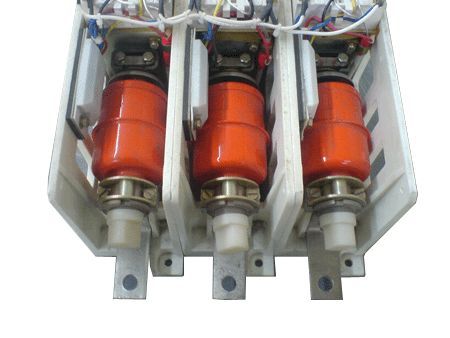

CKJ12型(EVS)系列交流低壓真空接觸器產品詳細說明：

CKJ12型(EVS)系列交流低壓真空接觸器符合IEC，VDE技術標準。
該系列真空接觸器具有接通，分斷能力大，電氣和機械壽命長，在惡劣條件下工作可靠性高等優點，特別適合于在基礎工業，冶金，石油，化工，礦山和碼頭等部門使用。它適用于交流50HZ/60Hz，額定工作電壓至1140V，額定工作電流至630A的電力系統中，供遠，近距離接通和分斷電路以及在重任務條件下的頻繁啟動和控制交流電動機，并可與各種保護裝置組成電磁起動器。

參數：

額定工作電壓Ue	1140V
額定工作電流Ie	160A
額定頻率	50Hz/60Hz
額定接通能力Cosø=0.35	1920A
額定分斷能力Cosø=0.35	1600A
電機允許最大功率660V50Hz	140KW
吸合時間	30ms
釋放時間	20ms
機械壽命(次)	5×106
最大操作頻率(次/h)	3000
電壽命Ac2 Ac3 Ac4	5×106 5×106 0.12×106

使用條件：
(1)該接觸器正常工作條件符合GB/T14048·1-2000《低壓開關設備和控制設備》
(2)允許周圍空氣溫度: -5℃--40℃
(3) 相對濕度: 在溫度為25℃時,最大相對濕度可達90%
(4) 污染等級: 3級
(5) 海拔高度: 不超過2000米
(6) 安裝條件: 垂直向上(驅動機構在上),安裝面積與垂直面傾斜不大于15°

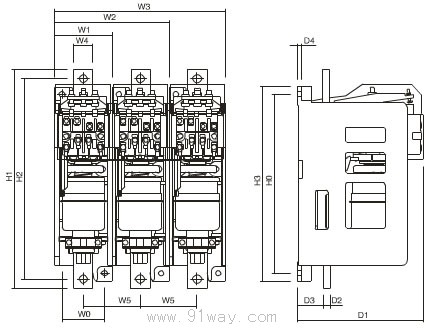

CKJ12型(EVS)系列交流低壓真空接觸器外形圖：

型號

極數

W0

W1

W2

W3

W4

W5

H0

H1

H2

H3

D1

D2

D3

D4

Φ1

Φ2

安裝尺寸

相距

安裝尺寸

安裝孔徑

安裝孔徑

CKJ12-160型

1

50

75

25

75

237.5

310

285

258

156

5

25

6.5

7

11

CKJ12型(EVS)系列交流低壓真空接觸器
