WY914介質損耗測試裝置產品詳細說明：

1 特點
WY914介質損耗測試裝置和WY2850系列Q表（最佳Q表是WY2851D或WY2853D）及電感器配用。能對絕緣材料進行高頻介質損耗角正切值和介電常數的測試。
2 工作特性
2.1 平板電容器：
2.1.1 極片尺寸：
φ25.4mm
2.1.2 極片間距可調范圍和分辨率：
≥10mm，±0.01mm
2.2 圓筒電容器：
2.2.1 電容量線性：
0.33PF/mm±0.05PF。
2.2.2長度可調范圍和分辨率：
0~20mm，±0.01mm
2.3 夾具插頭間距：
25mm±1mm
2.4 夾具損耗角正切值：
≤4×10-4（1MHz時）
3 工作原理

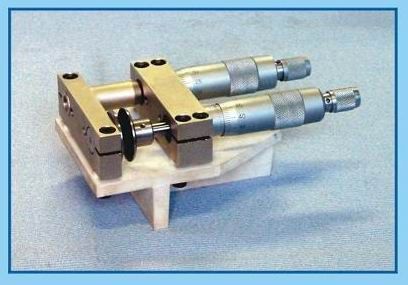

本測試裝置是由二只測微電容器組成。平板電容器一般用來夾被測樣品。圓筒電容器是一只分辨率高達0.0033PF的線性可變電容器。配用Q表作為指示儀器。絕緣材料的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由圓筒電容器的刻度讀值變化值而換算得到的。同時，由平板電容器的刻度讀值變化而換算得到介電常數。
