您的位置：您的位置：首頁 → 泵閥管件 → 閥門產品 → 止回閥 → DX7K41H/X型蓄能罐式液控緩閉止回蝶閥

產品名稱：

DX7K41H/X型蓄能罐式液控緩閉止回蝶閥

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 止回閥

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DX7K41H/X型蓄能罐式液控緩閉止回蝶閥產品詳細說明：

DX7K41H型蓄能罐式液控緩閉金屬密封止回閥和D×7K41x型蓄能罐式液控緩閉橡膠密封止回閥它兼有閘閥和止回閥的功能，具有較完善的液壓系統和電氣控制系統，即可現場操作，也可遠距離操作能實現泵閥聯鎖程序控制及微機集中控制。，能取代重錘式液控蝶閥，主要將重錘勢能變為流體蓄能，節省了長期運行支承重錘所耗的能量，改善了液壓系統的保壓性能。閥門可以全開、全閉、半開、也可以快關和緩閉，能按用戶實際要求設定程序，有效的防止生產破壞性水錘，保證管線安全運行，是一種理想的控制設備。

性能規范和型號意義

開閥時間		閥門通徑		可調
		≤1200	≤1400
		10-60	15-60
關閥時間	快關	1.2-25	2-30
		2-60	4-60
	慢關	2-60	4-60
關閥角度	快關	65°±10°
	慢關	25°±10°

外形尺寸及連接尺寸

PNMPa	DN	生要連接尺寸 Main connection dimension
PNMPa	DN	D	D1	b	L	L1	L2	L3	L4
1.0	200	340	295	28				168	720
	250	395	350	28				200	770
	300	445	400	28				235	795
	350	505	460	30	260	340	420	265	820
	400	565	515	32	310	410	510	296	900
	450	615	565	32	320	420	520	320	920
	500	670	620	34	350	450	530	345	1010
	600	780	725	36	400	565	640	414	1055
	700	895	840	40	630	650	760	530.5	1070
	800	1015	950	44	600	740	860	601.5	1130
	1000	1230	1160	50	728	900	1040	735	1240
	900	1115	1050	46	668	820	950	664	1180
	1200	1455	1380	56	868	1070	1240	1097.5	1250
	1400	1630	1560	44	1000	1230	1430	873	1440
	1600	1830	1760	48	1130	1400	1620	1212.2	1540
0.6	1800	2045	1970	50	1260	1550	1800	957.5	1690
	2000	2265	2180	54	1280	1700	1980	1347.5	1810
	2200	2475	2390	60	1620	2040	2340	1660	2100
0.25	2400	2605	2540	38	1740	2070	2400	1687.5	2310
0.25	2600	2805	2740	40	1940	2270	2600	1887.5	2410

主要零件材料

部件名稱		閥體蝶板	閥軸	閥體密封圈	蝶板密封圈
材料	DX7K41X	灰鑄鐵	不銹鋼	黃銅	丁晴耐油橡膠
材料	DX7K41H	碳素鋼	不銹鋼	合金鋼	不銹鋼

外形尺寸及連接尺寸

B	B1	B2	B3	B4	H	H1	H2	H3	Z-d	n-d
		152	250	670		620	730	1300	8-22
		250	250	670		620	730	1300	12-22
		270	250	690		620	730	1300	12-22
	100	290	250	690	320	620	730	1300	16-22	4-φ18
	120	310	285	760	340	675	750	1300	16-26	4-φ22
	134	330	285	760	370	675	750	1300	20-26	4-φ22
	136	350	285	760	400	675	750	1300	20-26	4-φ26
	158	390	285	760	460	675	750	1300	20-30	4-φ26
	210	430	315	805	520	885	820	1300	24~30	4-φ26
	220	470	315	805	580	885	820	1300	24-33	4-φ30
	220	510	315	825	630	885	820	1300	28-33	4-φ30
130	280	550	355	855	690	925	890	1300	28-36	4-φ30
160	330	630	355	855	810	935	890	1500	32-39	4-φ33
180	370	710	405	920	920	1010	930	1500	36-36	4-φ36
220	420	790	405	920	1040	1010	970	1500	40-36	4-φ36
260	470	870	460	960	1140	1080	1460	1500	44-39	4-φ39
290	520	950	560	1030	1250	1080	1460	1500	48-42	4-φ39
300	530	1000	580	1150	1350	1230	1520	1700	52-42	4-φ39
690	1010	1100	580	1150	1420	1230	1520	1700	56-33	4-φ42
700	1110	1200	580	1150	1520	1230	1520	1700	60-33	4-φ42

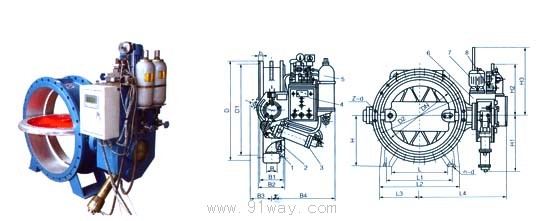

DX7K41H/X型蓄能罐式液控緩閉止回蝶閥（示意圖）
