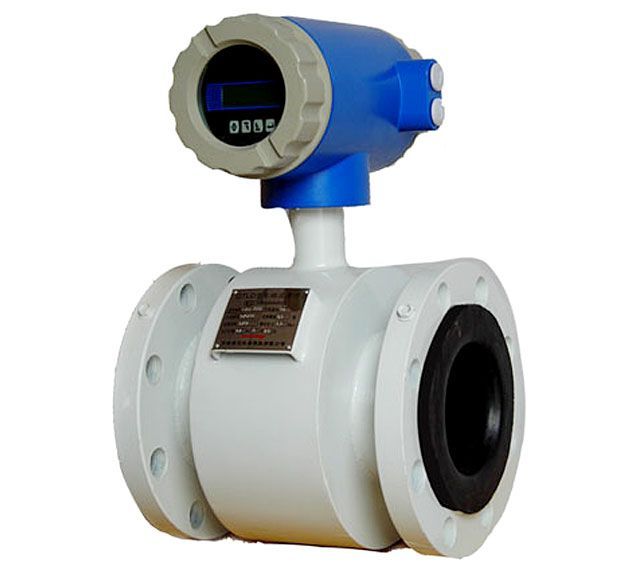

QTLD系列電磁流量計產品詳細說明：

一、技術原理
QTLD系列電磁流量計適用于各種導電液體的流量檢測,是流量檢測工程中的必備儀表。電磁流量計是一種智能型的電磁感應式流量儀表，電磁流量計其基于法拉第電磁感應定律的測量原理。即當導電液體流過QTLD電磁流量計時，導體中會產生感應電動勢。

二、概述
QTLD電磁流量計依據JB/T9248—1999《電磁流量計》設計。適用于電導率大于5μs/cm導電液體的流量測量；現采用國內外最新先進技術研制開發的全智能流量計，其在測量精度、可靠性、穩定性、使用功能和壽命等方面邁出了很大的一步，極大的區別于其他老式模擬型或非智能型電磁流量計。QTLD電磁流量計是集智能化、小型輕量一體化、多功能、高精度、高可靠性為一體的流量計。QTLD電磁流量計采用帶背光寬溫點陣型液晶顯示器，所有顯示都是中文，功能多而實用，特別方便使用者操作，減少其他類似電磁流量計的英文菜單所帶來的不必要的麻煩和錯誤。而且由于其獨特的原理和性能使其可以做到現場免調試，安裝方便。
QTLD電磁流量計交貨快，價格低廉，維修方便，長期使用壽命在15年以上。
QTLD電磁流量計品種規格齊全：有測量管徑小至DN10的小口徑電磁流量計，有IP68全密封封裝工藝的潛水型電磁流量計，有專門適合酸堿腐蝕環境的全不銹鋼防腐電磁流量計及分體型測量管徑DN1000以上大管道的大口徑電磁流量計。
電磁流量計有著廣泛的用途，在滿足現場監測顯示的同時可輸出標準電流信號（4～20mA），供記錄、調節、控制用；可關泛應用于化工、環保、輕紡、冶金、礦山、醫藥、造紙、給水、食品、制糖、釀造等行業工藝管道內導電介質的液體流量計量；除測量一般導電液體外，根據用戶特殊需要，還可測量導電的液固兩相流，高黏度液體及鹽類、強酸、強堿等液體的流量。

三、技術特點
1、適合所有導電率大于5μs/cm液體流量檢測。導電率變化不影響性能的改變
2、電磁流量計具有長期的高測量精度，實際上不受流體物理特性的影響
3、投運方便，流量計按0~10m/s范圍自動設定，無需更改測量量程
4、所有與被測介質接觸的部件均具有良好的抗腐蝕性和耐磨性，適用范圍廣
5、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失
6、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關
7、在現場可根據用戶實際需要在線修改量程
8、高清晰度背光 LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂
9、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1
10、內部具有三個積算器可分別顯示正向累計反向累計量及差值積算量，內部設有不掉電時鐘，可記錄掉電時間
11、具有4-20mA、RS485 、RS232、Hart 和 Modbus 等通訊信號輸出
12、具有自檢與自論斷功能
13、電磁流量計使用方便，安裝后只需接上電源，不需其它任何操作，即可輸出標準信號，便于非專業人員使用。無機械可動部件，平時無需維護

四、技術參數
1、可測管徑：管道式四氟襯里：DN10～DN600管道式橡膠襯里：DN40～DN1200 注：特殊規格可定制
2、精度等級：管道式：0.5級，1.0級
3、被測介質溫度：
普通橡膠襯里：-20—+60℃；高溫橡膠襯里：-20—+90℃
聚四氟乙稀襯里：-30—+100℃；高溫型四氟襯里：-30—+180℃
4、額定工作壓力：
DN10—DN65：2.5MPa DN80—DN150：1.6MPa
DN200—DN1200：1.0MPa DN700—DN3000：0.6MPa
特殊訂貨：6.3、10MPa
5、輸出信號及負載電阻：4-20mADC,0-500Ω
6、電極材質：含鉬不銹鋼、鈦（Ti）、鉭（Ta）哈氏合金（HB）等
7、防護等級：潛水型：IP68，其他：IP65
8、供電電源：220VAC
9、直管段長度：管道式：上游≥5DN，下游≥2DN
10、連接方式：
電磁流量計為管道式安裝方式，其與配管之間均采用法蘭連接，法立連接尺寸應符合GB9119-88的規定

五、應用領域
由于QTLD電磁流量計有其獨特的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液等導電流體介質的體積流量
