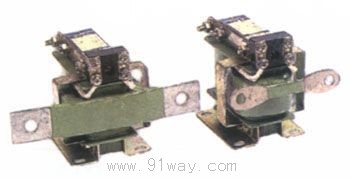

LQG-05型電流互感器為戶內裝置線圈式電流互感器適用于額定頻率為50HZ，電壓為500V以下的交流線路中作測量電流、電能及繼電之用。
LQG-05型電流互感器的鐵心系由條形冷軋電工鋼片造成，鐵心分上、下兩柱，均套有二次線圈只布置在一個柱的二次線圈之外，并有磁分路作為補償誤差之用�；ジ衅�100A及以下的一次線圈出線端焊有接線片。150A及以上的一次線圈出頭均為線圈原銅帶引出，二次線圈出頭接于膠木接線座上，一次及二次線圈起末端均有P1、P2及S1、S2標志，鐵心的夾件由鋼板沖成一對彎成直角形的夾件作為固定底座。并設有安裝孔，另一對夾件中，有一夾件稍長，在其躍起的一端裝接地螺栓，另一端頭裝有接線座。

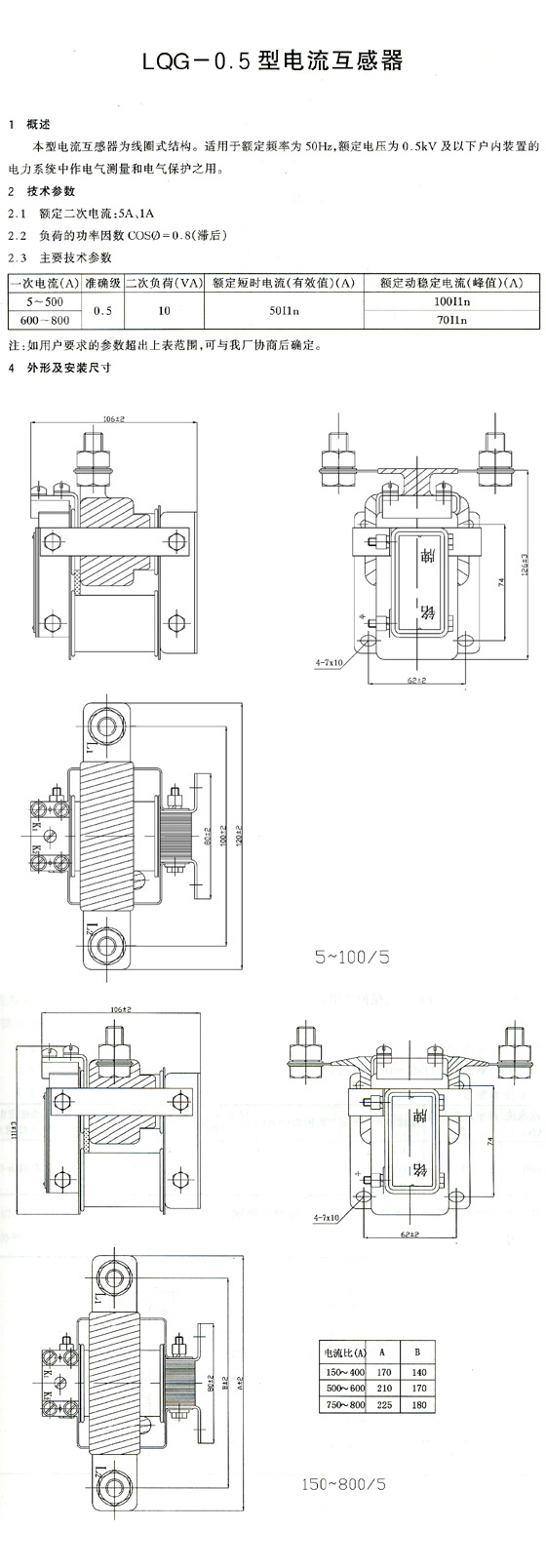

LQG-0.5型電流互感器
