LK5系列主令控制器產品詳細說明：

用途
LK5系列主令控制器適用于交流50HZ電壓至380伏及直流電壓至440伏的電路中，主要用于各類型電力驅動裝置的遙遠控制，可以控制需要較多控制電路的聯鎖與轉換裝置，適合于頻繁操作任務。但它不適宜用于有化學活躍性，易燃?xì)怏w及充滿灰塵以及非常潮濕的場所。

LK5系列主令控制器結構

本系列主令控制器除LK5-227為防水式外，其它都制成保護式，其開關裝置封閉于殼子內，為了避免偶而觸及帶電部分，并防止外物落入開關裝置內，外殼用扣固定于身上。
LK5系列主令控制器動作原理

觸頭的斷開與閉合系借助于觸頭支持，動觸頭與彈簧的作用。當觸頭支持上的滾子作用在凸輪邊緣上時，觸頭便斷開。當觸頭支持上的滾子位于凸輪凹處時，由于彈簧的作用使動觸頭與靜觸頭閉合。

使用環境

型號	凸輪盤數目	工作電路數	備用電路數	工作位置數	重量（公斤）	傳動機構種類
LK5-027-1	1	2		1-0-1	5	手柄直接操作，可自復至零位
LK5-031/3-401 LK5-031/3-405	2	4		1-0-1	15	手柄直接操作，可自復至零位
LK5-031/601 LK5-031/603	3	6		3-0-3 1-0-1	15	手柄直接操作，有定位裝置
LK5-051/6-816 LK5-051/6-1003	4 5	8 10	1	7-0-7	48	帶正齒輪傳動裝置1：2的手柄，每一位有定位裝置
LK5-052/2-816 LK5-052/2-1003	4 5	8 10		7-0-7	25	帶正齒輪傳動裝置1：2的與杠桿相連的搖臂無固定的位置

主令控制器觸頭的負荷及極限轉換能力
表2

型號	額定電流（安培）	極限關合通力（安培）		極限分?jǐn)嗄芰Γò才啵?/P>
		直流	交流	直流			交流380伏
				110伏	220伏	440伏
LK5-027	10	10	100	2	1．5	0．3	10
其它各型	10	10	100	2．5	2	0．5	10

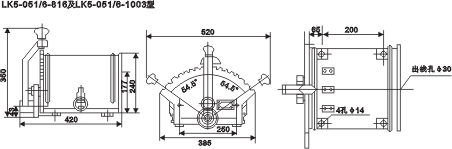

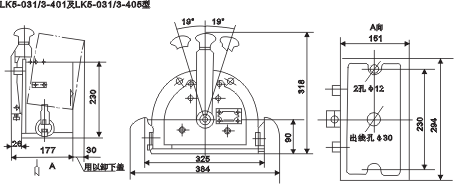

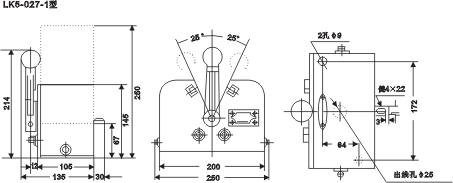

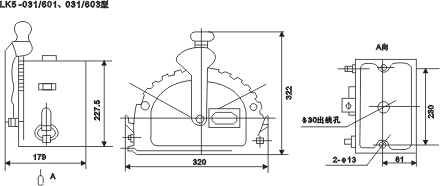

外形及安裝尺寸

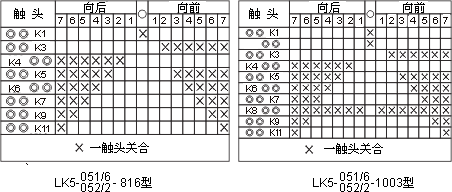

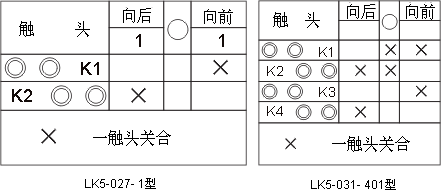

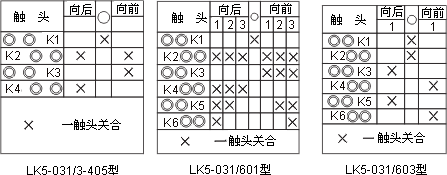

觸頭工作圖







訂貨須知

在訂貨時必須注明：1、主令控制器的型號及名稱；2、一般型或濕熱型；
