GW23-126/252(D)(W)型高壓隔離開關產品詳細說明：

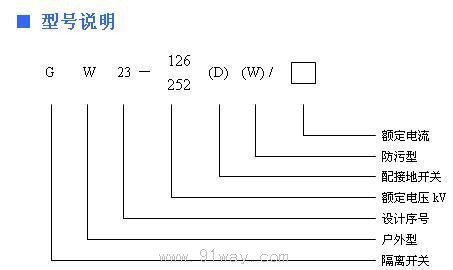

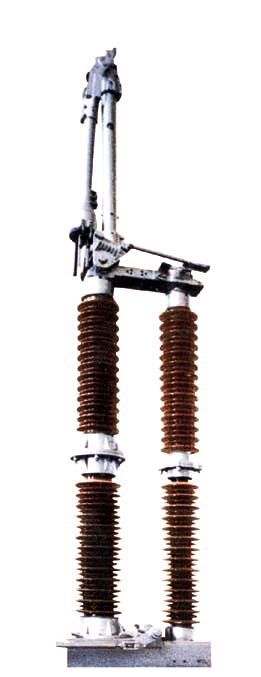

GW23-126/252(D)(W)型高壓隔離開關結構簡介

◎ 成套隔離開關由GW23－126/252(D) (W)型隔離開關本體、CJ7電動機構、人力操動機構、傳動附件等組成。
◎ 單極隔離開關分動側、靜側兩部分，動側部分由主閘刀、瓷瓶、底座等三部分組成。
◎ 底座部分由鋼構架、操作拐臂、連桿以及接地閘刀底座和刀桿等組成。對于操作極，還裝設有主閘刀與接地閘刀間的機構連鎖部件。
◎ 每極動側有兩列瓷瓶，一列用于支承主閘刀，一列用來傳遞操作扭矩，又稱“操作瓷瓶”。
◎ 主閘刀部分先將操作瓷瓶水平的轉動借助于一對錐齒輪轉換成雙拐臂垂直的轉動，再由雙連桿帶動座轉動，并實現折疊與夾緊這兩大運動過程。分閘后形成可見的水平斷口。
◎ 靜側部分主要由三組件組成：靜側底座、靜側瓷瓶和靜觸桿。不接地者為尺寸不大的鋼構架，有接地閘刀時則增設相應的附件。靜側絕緣子與動側相同。靜觸桿是一根外徑為Φ40地鍍銀銅棒，與接線端子板固定。

主要技術參數
GW23－126(D)(W)型隔離開關

型號	額定 電壓 kV	額定 電流 A	額定短時耐受 電流kA/S		額定峰值耐受 電流kA		一分鐘工頻 耐受電壓kV		雷電沖擊 耐壓kV
			主導電回路	接地開關	主導電回路	接地開關	對地	斷口	對地	斷口
GW23－126(D)（W）/1250	126	1250	31.5/4	31.5/3	80	80	230	283	550	623
GW23－126(D)（W）/1600		1600	31.5/4	31.5/3	80	80

GW23－252(D) (W)型隔離開關

型號	額定 電壓 kV	額定 電流 A	額定短時耐受 電流kA/S		額定峰值耐受 電流kA		一分鐘工頻 耐受電壓kV		雷電沖擊 耐壓kV
			主導電回路	接地開關	主導電回路	接地開關	對地	斷口	對地	斷口
GW23－252(D)（W）/1250	252	1250	40/3	40/2	100	100	460	606	1050	1256
GW23－252(D)（W）/1600		1600	40/3	40/2	100	100
GW23－252(D)（W）/2500		2500	50/3	50/2	125	125
GW23－252(D)（W）/3150		3150	50/3	50/2	125	125
