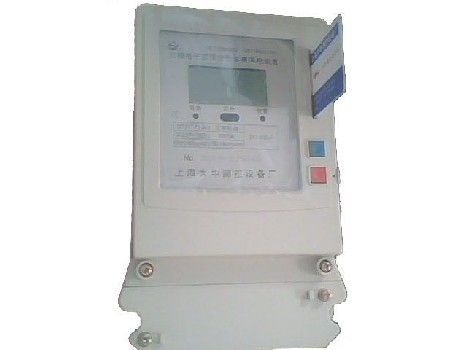

DTSYF/DSSYF79型電子式預付費復費率電能表產品詳細說明：

一、概述
DTSYF-79/DSSYF-79三相電子式預付費復費率電能表(以下簡稱“儀表”)是根據居民實際用電狀況所設計、制造。它具有較高的準確度和可靠性。
本儀表采用先進的電能計量與單片機于一體的專用芯片，與成熟的復費率、預付費技術相結合設計而成，應用16位數字采樣處理技術及SMT工藝制造的高新技術產品。關鍵元器件選用國際知名品牌的長壽命器件，提高了產品的可靠性和使用壽命，數據顯示采用大屏幕液晶，便于抄表。
該儀表能實現分時計量預付費，設定日抄表，掌上電腦編程及抄表等功能；可設置2個時區，4種費率（尖T1、峰T2、平T3、谷T4），12個日時段，12個公共假日；并具有紅外和485通訊功能，可實現遠距離抄表，通信規約可支持DL/T 645-1997《多功能電能表通信規約》，為用電自動化管理提供了必備的條件。
其性能指標符合GB/T 17215-2002《1級和2級靜止式交流有功電度表》中對電子式有功電度表的技術要求，符合GB/T15284-2002《復費率（分時）電度表》對復費率電能表的技術要求，并符合GB/T18460-2001《IC卡預付費售電系統》的各項技術要求。

二、DTSYF/DSSYF79型電子式預付費復費率電能表主要功能
預付費復費率電能表具有以下基本功能：
① 正反向分時有功計量，分為四種費率（T1、T2、T3、T4）、十二個時段、兩個時區
② 可通過掌上電腦進行紅外通訊、完成編程設置和抄表
③ 可通過按鍵查看全部數據參數（可通過單擊或雙擊查表鍵查看）
④ 記錄12個月的有功總電量和分時電量,并可通過紅外或485方式抄收數據
⑤ 寬溫大屏幕液晶（LCD）背光6+2數字顯示；存儲器數據保證在電源掉電后不丟失
⑥ 具有先購電后用電,并在指定抄表日自動凍結每月的各費率用電量
⑦ 可使用IC卡進行參數設置，可支持大容量抄表功能（一卡可抄收169戶用電數據）
⑧ 超負荷斷電保護、記錄功能（目的是保護斷路器不會因負荷長期過載而燒壞）
⑨ 可實時測量顯示電壓、電流、功率等參數
⑩ 故障自診功能（診斷范圍包括負荷開關、EEPROM、IC卡數據）
⑪ 能設置非工作營業時段和公假日應急賒欠不斷電時段
⑫ 具有上下電記錄功能（保存最近5次上下電時間記錄）
⑬ 具有開蓋記錄功能（保存最近5次開合蓋時間記錄，開蓋次數疊加）
⑭ 具有實時時鐘、電壓、電流顯示功能；監測、顯示電源、電網、電表運行狀態
⑮ 具有外接聲報警輸出接口（可選）
⑯ 具有內置聲、光報警、跳閘斷電功能(外接報警輸出接口可選)
⑰ 當超負荷時，通過報警跳閘是否允許選擇可以控制報警和跳閘信號輸出
⑱ 當剩余電量小于或等于報警設定值，通過報警、跳閘是否允許選擇電表可以控制報警和跳閘信號輸出
⑲ 當剩余電量等于零，電表輸出跳閘信號

三、DTSYF/DSSYF79型電子式預付費復費率電能表技術指標
4.1準確度等級 有功1.0 2.0
4.2參比電壓 3×220/380V 3×57.7/100V (三相四線) 3×100V（三相三線）
4.3額定電流 3×1.5(6)A、 3×5(20)A、3×10(40)A、3×15(60)A、3×20(80)A
4.4額定頻率 50Hz
4.5起動電流 1級：≤0.002In（經互感器接入），≤0.004Ib（直接接入）
2級：≤0.003In（經互感器接入），≤0.005Ib（直接接入）
4.6潛動 具有防潛動邏輯設計
4.7外型尺寸 278mm´174mm´77mm
4.8重量 約2.5kg
4.9電氣參數

正常工作電壓	0.9Un～1.1Un
極限工作電壓	0.75Un～1.15Un
電壓線路功耗	≤2W和5VA
電流線路功耗	＜1VA
數據備份電池電壓	3.0VDC

費率數	4
時段數	12
時區數	2
計度范圍	0～999999.99 kWh
顯  示	液晶加背光源（LCD）
通訊波特率	RS485:1200bps～9600 bps、紅外口:1200bps
通訊規約	《DL/T645-1997多功能電能表通信規約》
