FS系列閥式避雷器產品詳細說明：

用途：

FS系列閥式避雷器用作保護配電變壓器和電纜頭等電氣設備免受大氣過電壓的損害。
它適用于：
1、室內和室外：使用地點環境溫度-40℃～+40℃。
2、使用地點海拔高度不超過1000m，高于1000m地區，采用高原型避雷器。
3、安裝地點可能出現相對地最高工頻電壓不應大于避雷器的額定電壓。

它不適用于：有嚴重污穢和劇烈振動的地方。
結構和性能：
FS系列避雷器由火花間隙和閥片呈單柱疊裝在瓷套內，瓷套兩端用橡皮密封。為安裝和接線設有鐵夾及接線螺栓。
FS8系列避雷器為FS4系列避雷器的改型產品，其內部結構、電氣特性與FS4系列相同，但具有以下特點：
(1) 產品內部充入高純度干燥氮?dú)猓�防止電暈產生臭氧，從而保證產品性能穩定。
(2) 上部金屬蓋改用瓷蓋式結構，解決了上部鐵蓋銹蝕問題。
(3) 采用特種螺栓從瓷套上端芽出接線，代替焊工金屬上的接線端子，避免接線端子脫焊。
(4) 瓷套上端采用雙層橡皮密封，保證密封性能可靠。
高原避雷器瓷套與鐵蓋采用金屬與瓷件焊接密封，具有優良的密封性，因此可適用于任何海拔高度的地區。

技術標準：
FS系列閥式避雷器性能符合國家標準“GB7327-87交流系統用碳化硅閥式避雷器”的要求，其主要性能見特性表。

產品型號	系統標稱 電　壓 kV (有效值)	額定 電壓 kV （有效值）	工頻放電 電壓 kV （有效值）	1.2/50μs 沖擊放電 電壓不大于 kV（峰值）	標稱電流殘壓 (8/20μs) 不大于 kV（峰值）		電導電流		重量 (kg)
							直流 試驗 電壓 (kV)	電流 (kV)
					3kA	5kA
FS4-3	3	3.8	9～11	21	16	17	4	不 大 于 10	2.2
FS8-3									3.0
FS4-3G									2.5
FS4-6	6	7.6	16～19	35	28	30	7		3.0
FS8-6									4.1
FS4-6G									3.6
FS4-10	10	12.7	26～31	50	47	50	10		4.2
FS8-10									6.2
FS4-10G									5.0

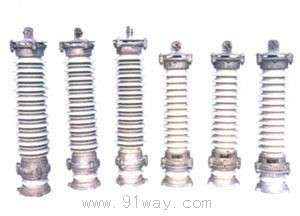

FS系列閥式避雷器
