JSXGN-12G系列機械閉鎖產品詳細說明：

JSXGN-12操作聯鎖機構適用于XGN2-12箱型固定式金屬封閉開關設備中各種接線方案和結構形式，可操作各種隔離開關，接地開關和負荷開關，并能與斷路器、前后柜門鎖、電磁(程序)鎖及輔助開關聯鎖聯動，實現防誤保護系統。是一種較為先進、合理、操作簡便的操作機構。

二、使用環境條件
1．海拔高度：不超過1000m
2．周圍空氣溫度：上限＋40℃，下限－10℃。
3．相對濕度：日平均不大于95％；月平均不大于90％。
4．污穢等級：II級
5．地震烈度：不超過8度。

三、JSXGN-12G系列機械閉鎖型號及其含義



四、主要型號規格

型號規格	操作功能	備注
JSXGN-12/DSX	上接地、上隔離、下隔離	III
JSXGN-12/DS	上接地、上隔離	左II位
JSXGN-12/SD	上隔離、下接地	右II位
JSXGN-12/SX	上隔離、下隔離	右II位
JSXGN-12/S	上隔離	中I位
JSXGN-12/X	下隔離	中I位
JSXGN-12/DSD	上接地、上隔離、下接地	III位
JSXGN-12/DSXP	上接地、上隔離、下隔離、路旁隔離	IV位

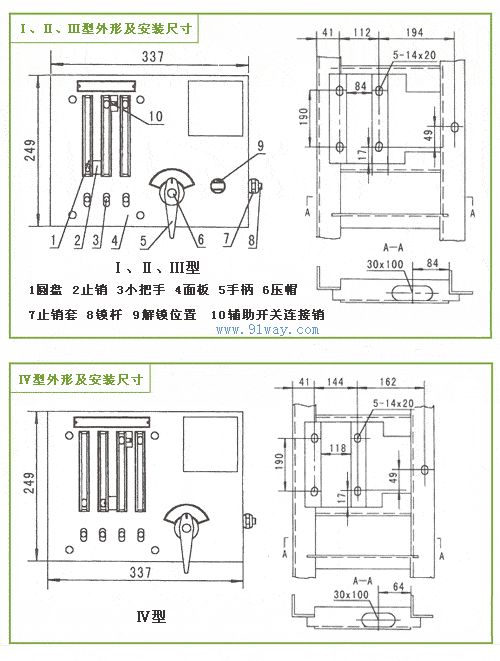

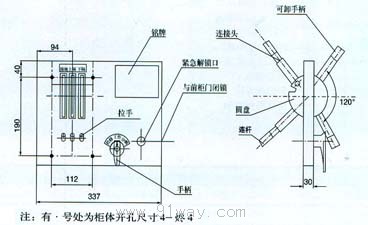

五、外形及安裝尺寸

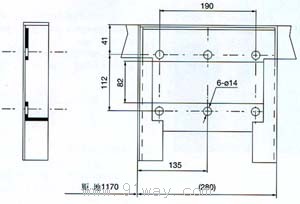

六、板面柜體開孔尺寸



八、訂貨須知
　　1、注明產品型號，數量（必要時提供機構的操作功能）。
    2、備品配件的名稱，規格，數量。
　　3、特殊規格的功能內容，操作及方向。
    4、機構的面板為2mm厚的鏡面不銹鋼板、表面零件為鍍鉻處理。如有特殊要求時應注明。
