DXN6系列戶內帶電顯示器產品詳細說明：

DXN6系列戶內帶電顯示器適用于戶內額定電壓為3－40.5Kv,頻率為50Hz的網絡上，與傳感器組成系列高壓帶電顯示裝置，反映高壓電回路是否帶電，是直接控制電磁鎖執行閉鎖或解鎖的防護警示器件，以提高配套產品的防護性能。

顯示裝置由傳感器與顯示器兩部份元件組成，經用戶外加導線連成而成。

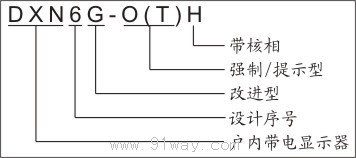

1、 顯示器的型號及含義



2、 傳感器型號及含義



3、 顯示裝置基本參數

名        稱		單位	數學
傳 感 器	額定電壓	kV	3.6	7.2	12	40.5
	額定頻率	Hz	50
	5分鐘工頻耐壓 （有效值）	kV	25	32	42	100
	雷電沖擊耐壓 （峰值）	kV	40	60	75	185
	局部放電量 （1.1Um/√3）	pC	≦10
	抗彎?rùn)C(jī)械破壞負荷	N	≧4000			≧8000
顯 示 器	氖燈起輝電壓	kV	1.03		1.72	6.08
	閉鎖起控電壓	kV	1.95	3.90	6.50	22.78
	二次閉鎖起控電壓	V	220

DXN6系列戶內帶電顯示器
