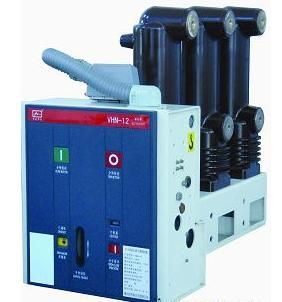

ZN57A-12戶內高壓真空斷路器產品詳細說明：

ZN57-12戶內高壓真空斷路器是用于XGN15-12（Z）型箱型固定式交流金屬封閉開關設備中，可代替負荷開關作為配電變電所的進線開關，為出線柜提供后備保護；同時，又可作為出線保護開關和控制容量大于1250kVA的配電變壓器，還可作為雙電源進線的聯絡斷路器。本產品適用于3.6～12kV三相交流單母線及單母線分段的配電系統。

ZN57-12斷路器結構特點：

·斷路器采用三柱式結構，三個真空滅弧室分別固定裝在環氧樹脂澆注的絕緣筒內，相間為固體絕緣，外形尺寸小，相間距離為210mm（與SF6負荷開關一樣），便于安裝在XGN15-12型高壓開關柜中，與SF6負荷開關柜可共用主母線；
·操動機構與斷路器一體化布置，機構側裝，三相滅弧室后、中、前布置，操動機構可以安裝在開關柜門外，便于對操動機構及其輔助開關維護，其傳動系統結構簡單，調整環節少，充分保證滅弧室的機械特性參數，機械壽命達20000次。斷路器可靠性高，維護量極少。
·無油化，無污染環境。
·真空滅弧室采用銅鉻觸頭材料，縱磁場觸頭結構，具有開斷能力強，絕緣強度高，截流值小，燒損輕，電壽命長，在整個工作期間免維護等優點。

ZN57-12型戶內高壓真空斷路器使用環境：

周?chē)�空氣溫�?40℃，-15℃；
海拔高度不超過1000米；
環境溫度：日平均相對濕度≯95%，月平均相對濕度≯90%；水蒸汽壓力：日平均不大于2.2kPa，月平均值不大于1.8kPa；
沒有火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
