一、用途
DZD2-5A型電磁剎車器，適用于FA506、FA502及其它型號的細紗機在適位停車時的主軸制動剎車。也適用于其它機械傳動系統中定位剎車等場合。

二、使用條件
電磁剎車器能在下列條件下可靠工作。
1、周圍空氣相對濕度不大于85%；
2、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃；
3、剎車器線圈采用B級絕緣，額定工作電壓波動不超過+5%~-15%；

三、工作原理和性能特點

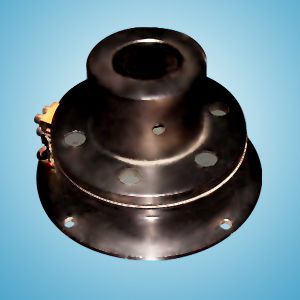

DZD2-5A型電磁剎車器主要有勵磁部分(磁軛、線圈、摩擦片）和聯接組合件（聯接、銜鐵、彈簧片）兩部分組成（參見圖一）。當勵磁線圈通電時，產生磁通，磁軛吸合銜鐵，閉合磁路。從而產生摩擦力矩，使傳動部分剎車制動。當線圈斷電后，銜鐵在彈簧片的作用下釋放回位，使制動解除。該剎車器屬于干式單片，它沒有空載力矩，接通和斷開時間短，使用壽命長，性能穩定，且結構緊湊，安裝維修方便，是紡織機械中最理想的自動化執行元件。

四、性能參數
制動力矩Me：50N.m接通時間不大于160ms
額定工作電壓DC：24V斷開時間不大于100ms
額定功率P20℃：32W允許最大相對轉速3000rpm

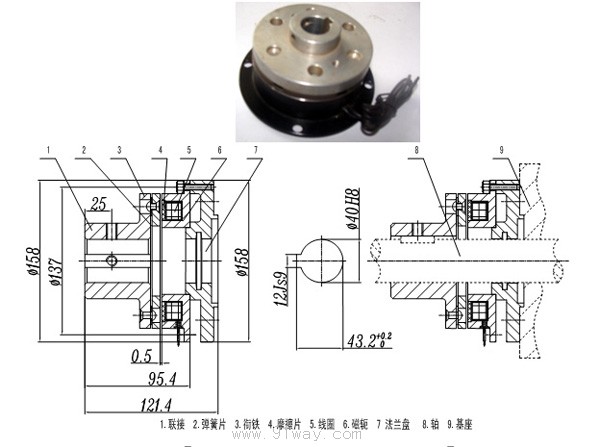

五、結構安裝簡圖（附圖一、二）

六、安裝及使用
1、摩擦片表面及銜鐵表面不得有油污，安裝前必需清理干凈。
2、用螺釘將勵磁部分固定在基座上，聯接組合件與傳動軸固定連接（不應有軸竄動）。
3、勵磁部分工作面與銜鐵工作面之間初始安裝工作氣隙為δ=0.5mm.
4、剎車器在使用過程中不需要經常調整，在長期連續工作情況下，由于摩擦面的摩損使間隙過大。當不能正常吸合時，應重新調整工作氣隙。
