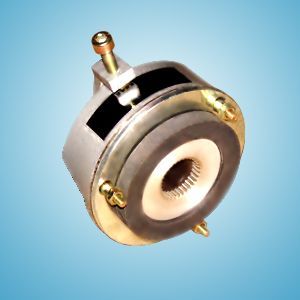

SDZ1-Y型電磁失電制動器產品詳細說明：

一、用途
SDZ1-Y型電磁失電制動器為通電電磁吸合，斷電摩擦制動式制動器。主要與Y系列電動機配套生成一種新型的YEJ系列電磁制動三相異步電動機。廣泛用于冶金、建筑、化工、食品、機床、包裝等機械中，實現快速停車和準確定位，可用在斷電時安全（防險）制動等場合。

二、特點
  這種制動器具有結構緊湊、安裝方便、適用性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，是工業現代化中一種理想的自動化執行元件。

三、工作原理及安裝維護

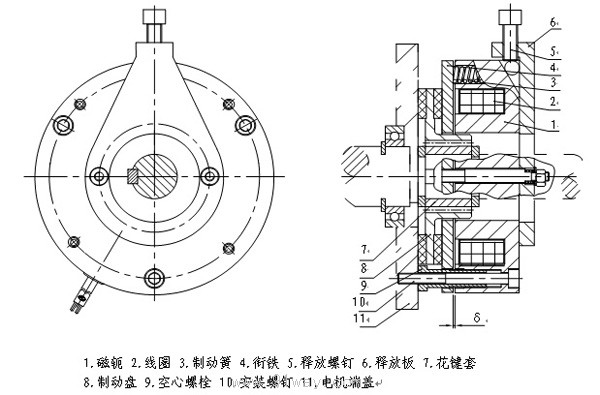

電磁失電制動器主要由勵磁部份（磁軛1、線圈2、彈簧3、銜鐵4）、花鍵7、制動盤8套等主要零部件組成。勵磁部份通過安裝螺釘10安裝在電機端蓋11上，旋合安裝螺釘10調整氣隙至規定值δ后，反向旋出空心螺栓9，頂緊勵磁部份�；ń√�7通過鍵與傳動軸相連；制動盤8與花健套7通過花鍵嚙合。當線圈2斷電時，在彈簧3的作用下，制動盤8與銜鐵4、電機端蓋10產生摩擦力，通過花鍵套7傳給傳動軸使軸制動。當線圈2通電后，在電磁力作用下，銜鐵4被吸向磁軛1，使制動盤8松開，傳動軸制動解除。(設備檢修停電時，可通過手動釋放機構5、6，使制動解除。)
安裝前應將摩擦副表面油污、雜物清除干凈

四 、技術參數及安裝尺寸表（附圖）

型號  項目	SDZ1- 04Y	SDZ1- 08Y	SDZ1- 15Y	SDZ1- 30Y	SDZ1- 40Y	SDZ1- 80Y	SDZ- 150Y	SDZ1- 200Y	SDZ1- 300Y	SDZ1- 450Y
配套電機機座號	71	80	90	100	112	132	160	180	200	225
制動力矩Me(N.m)	4	7.5	15	30	40	75	150	200	300	450
額定電壓(V)	99				170
額定功率P20℃(W)	30	40	50	65	70	95	110	150	200
制動時間（ms）	180	200			250		350		450
最大工作氣隙(mm)	0.8	1				1.2			1.5
允許最高轉速(rpm)	3000

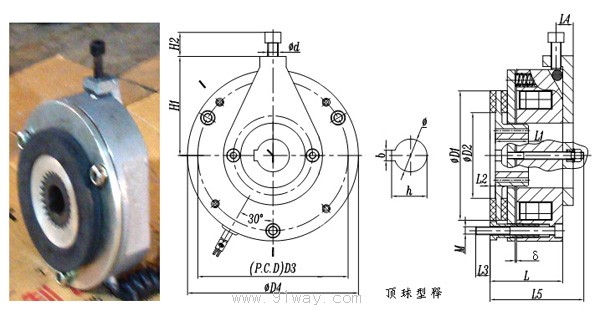

尺寸 型號	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	H1	H2	M	d	Φ	h	b	δ
SDZ1-04Y	77	53	90	103	44	20	2	9	9	55	60	15	3-M5	M6	14.8	16.2	5	0.2
SDZ1-08Y	92	65	105	119	53	20	3	9	13	70	70	20	3-M5	M8	19.8	22.6	6	0.3
SDZ1-15Y	97	65	114	128.5	54.5	25	3.5	10	13	71	75	20	3-M6	M8	24.8	28.1	8	0.4
SDZ1-30Y	117	80	133	148.5	56.5	30	3.5	12	15	75	88	20	3-M6	M10	29.5	32.8	8	0.4
SDZ1-40Y	130	90	150	169.5	57.5	30	3.5	12	16	79	99	30	3-M8	M10	29.5	32.8	8	0.5
SDZ1-80Y	150	104	170	188.5	68	30	3.5	14	18	90	108	30	3-M8	M10	39.5	42.8	12	0.5
SDZ1-150Y	180	120	202	222	81	35	4	15	20	106	128	30	4-M10	M10	44.5	47.8	12	0.6
SDZ1-200Y	220	150	244	265	94	40	4	16	20	109	152	30	4-M10	M10	49	52.8	14	0.6
SDZ1-300Y	248	155	280	310	111.5	50	4	18	20.5	127	172	30	4-M12	M10	59	63.4	18	0.8
SDZ1-450Y	268	165	300	330	113.5	56	4	18	20.5	132	182	40	4-M12	M10	65	69.4	18	0.8

δ：為初始安裝氣隙推薦值

五、注意事項
1、摩擦片屬于易損件。磨損后，氣隙增大，當超過制動器最大允許氣隙時，應進行重新調整，否則影響正常工作，甚至損壞制動器和電機。
2、當頻繁運轉、制動時，應定期檢查緊固件有無松動，如有松動，應重新調整旋緊后再使用。
3、當制動器裝在電機上，若電機起動困難或有噪音時，應檢查制動器，按本《說明書》第三條調整。

六、控制線路
制動器線圈工作電壓常規為直流99V和170V兩種。本廠有專為制動器配套的ZL、ZL1型整流電源，具有輸入輸出保護線路，體積小、工作可靠，整體密封，可直接安裝于電機的接線盒內，接線方式詳見ZL整流電源接線圖。
