一、概述
CW系列電渦流測功機又稱電磁測功機，它是利用渦流損耗的原理來吸收功率的。由測功機、控制器及測力裝置組成測功裝置，可以測取被測機械的輸出轉矩和轉速、從而得出輸出功率。它可以取代磁粉離合器、水力測功機、直流發電機組等，用來測量各種電動機、汽油機、柴油機、齒輪箱等動力機械的性能，成為型式試驗的必要設備，與其它測功裝置相比，CW系列測功裝置具有更高的可靠性、實用性和穩定性。

二、主要特點
1.結構簡單、運行穩定、價格低廉、使用維護方便；
2.采用水冷卻，噪音低、振動小；
3.輸入轉速范圍寬，可用于變頻調速等各類電動機及動力機械的型式試驗；
4.控制器采用單相交流電源，控制功率小；
5.轉矩的測量可以采用電子磅秤、壓力傳感器或高精度轉矩轉速測量儀等，適用于不同測量精度的場合。
6.該裝置還能作制動器用，制動力矩大

三、使用環境
1.最高環境溫度不超過40℃
2.海拔高度不超過1000m
3.當環境溫度為30℃時，相對濕度不大于85%

四、冷卻
1.水質
冷卻水為自來水、一般工業用水、地下水或經初步過濾的河水。水中不含有直徑1mm以上的固體顆粒或其它雜物，其PH值為6-8，硬度為200ppm以下為宜，最大值為300ppm。
2.水壓
進水壓力一般不小于0.05Mpa，不大于0.2Mpa，本產品對水壓要求不嚴，建議用戶在安裝使用本產品時加進水閥門，以方便調節水量。
3.水量

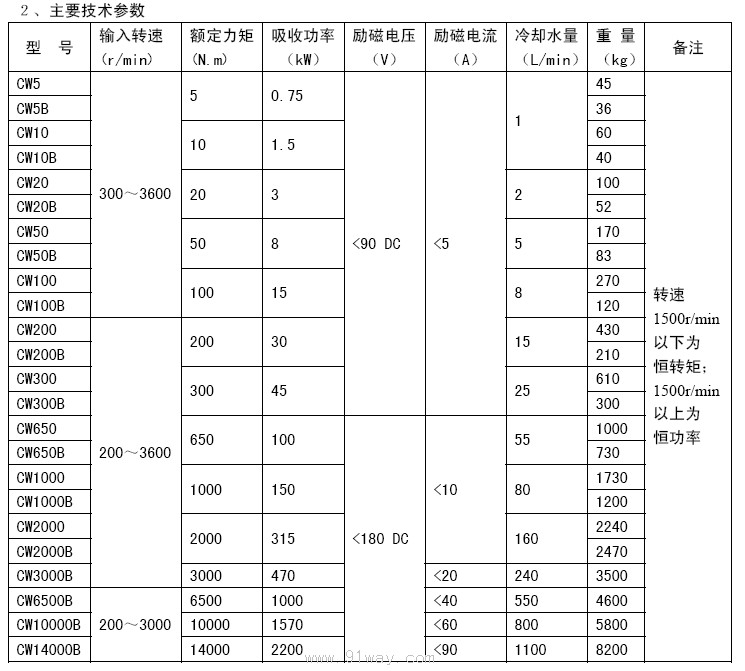

冷卻水量見參數表，進水量的大小按測試功率的不同進行調節。
4.水溫
進水溫度最高不超過30℃，出水溫度約為50~60℃為宜，使用時可根據出水溫度的高低調節冷卻水量。

五、可選用與測功機配套的控制，也可選用可調直流電源。控制器電氣性能應與測功裝置的技術參數相匹配。

六、CW系列電渦流測功機正確使用要點
1.按額定轉矩的大小正確選用測功機。
2.運行前須對測功機進行檢查，核定銘牌數據是否為要求的規格，緊固件是否有松動，各接線板接線是否正確，接觸是否良好，如有缺陷或不良應予排除或更換。用500伏兆歐表檢查勵磁繞組和測速發電機定子繞組，其絕緣電阻不低于12MΩ。
3.產品安裝時，以軸伸水平，底腳放平后旋緊地腳螺栓，輸入軸與被測機器或轉矩轉速測試儀相連，輸出軸接測力桿。
4.按接線端子標記，接好聯接線，（如圖），并在接地螺釘上接地線。
5.安裝時按測功機上的標記接上進出水管，進水管前應加接進水閥門，以便調節水量。無標記時進出水口可互換。
6.加載（加勵磁）之前必須先通入冷卻水，卸載（去勵磁）五分鐘之后才能斷開冷卻水。
7.起動被測機械，待運轉正常后，接通勵磁輸出，調節勵磁電流大小，測量輸出轉矩，注意應減去初始值。
8.運行中注意監視出水溫度，大于70℃時則應加大冷卻水量。
七、維護及修理
1.測功機周圍應保持清潔，進出水口應保持暢通。
2.測功機投入運行后，應定期給軸承添加潤滑脂（二硫化鉬復合鈣基脂）。
3.運行兩年后應進行大修，清洗軸承，更換潤滑脂，發現軸承損壞應更換。

CW系列電渦流測功機
