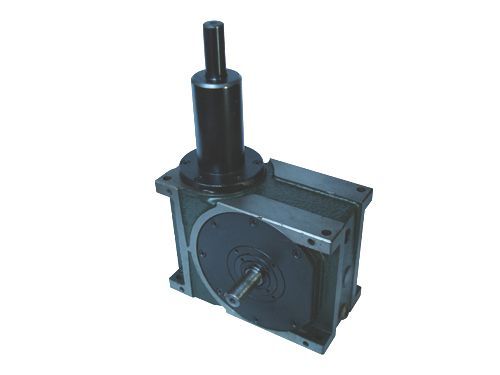

DFN,DNFL系列搖擺動作分割器產品詳細說明：

DFN,DNFL系列搖擺動作分割器詳細描述：

左右搖擺、上下夾取系統緊密及高精度、高速度之夾取輸送、為您自動化系統提供了多變化流程功能。
FN系列為出力軸上下往復運動兼間歇旋轉及左右搖擺運動之合成機構。
FNL系列為出力軸凸緣分割盤面作間歇旋轉及左右搖擺運動。
中空出力軸做上下往復運動與分割盤面各自分離做動作。

4.5DFN

特性項目	符號	單位	數值	特性項目	符號	單位	數值	特性項目	符號	單位	數值
出力軸允許徑向負荷	C1	kgf	5	入力軸允許徑向負荷	C3	kgf	60	入力軸的GD2 (注1）	C6	kgf-m2	3.9×10-4
出力軸允許軸向負荷	C2	kgf	9	入力軸最大彎曲力矩	C4	kgf	45	定位分割精度		sec	±30
出力軸允許力矩	Ts	kgf-m	參考力矩表	入力軸最大扭矩	C5	kgf-m	38	重量		kg	約14.7
注1:入力軸的GD2是在停留范圍內的數值。 注：C1至C5數值是達到安全系數=2時的數值。

70DFN

特性項目	符號	單位	數值	特性項目	符號	單位	數值	特性項目	符號	單位	數值
出力軸允許徑向負荷	C1	kgf	7	入力軸允許徑向負荷	C3	kgf	100	入力軸的GD2 (注1）	C6	kgf-m2	1.2×10-2
出力軸允許軸向負荷	C2	kgf	14	入力軸最大彎曲力矩	C4	kgf	95	定位分割精度		sec	±30
出力軸允許力矩	Ts	kgf-m	參考力矩表	入力軸最大扭矩	C5	kgf-m	6	重量		kg	約22
注1:入力軸的GD2是在停留范圍內的數值。 注：C1至C5數值是達到安全系數=2時的數值。

80DNF

特性項目	符號	單位	數值	特性項目	符號	單位	數值	特性項目	符號	單位	數值
出力軸允許徑向負荷	C1	kgf	15	入力軸允許徑向負荷	C3	kgf	140	入力軸的GD2 (注1）	C6	kgf-m2	1.7×10-2
出力軸允許軸向負荷	C2	kgf	18	入力軸最大彎曲力矩	C4	kgf	190	定位分割精度		sec	±30
出力軸允許力矩	Ts	kgf-m	參考力矩表	入力軸最大扭矩	C5	kgf-m	9.5	重量		kg	約33
注1:入力軸的GD2是在停留范圍內的數值。 注：C1至C5數值是達到安全系數=2時的數值。

80DNFL

特性項目	符號	單位	數值	特性項目	符號	單位	數值	特性項目	符號	單位	數值
出力軸允許徑向負荷	C1	kgf	9	入力軸允許徑向負荷	C3	kgf	140	入力軸的GD2 (注1）	C6	kgf-m2	1.2×10-2
出力軸允許軸向負荷	C2	kgf	17	入力軸最大彎曲力矩	C4	kgf	190	定位分割精度		sec	±30
出力軸允許力矩	Ts	kgf-m	參考力矩表	入力軸最大扭矩	C5	kgf-m	9.5	重量		kg	約30
注1:入力軸的GD2是在停留范圍內的數值。 注：C1至C5數值是達到安全系數=2時的數值。
