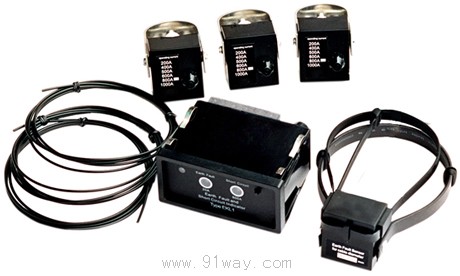

EKL1型故障指示器概述：

短路及接地故障指示器是用來檢測短路及接地故障的設備。在環網配電系統中，特別是大量使用環網負荷開關的系統中，如果下一及配電網絡系統中發生了短路故障或接地故障，上一級的供電系統必須在規定的時間內進行分斷，以防止發生重大事故。通過使用本產品，可以標出發生故障的部分。維修人員可以根據此指示器的報警信號迅速找到發生故障的區段，分斷開故障區段，從而及時恢復無故障區段的供電，可節約大量的工作時間，減少停電時間和停電范圍。
EKL系列接地和短路故障顯示器包含型號：EKL1、EKL2、EKL3、EKL4。

EKL產品功能特點:

1、 短路報警指示：短路傳感器時刻檢測供電線路中電流，當其值達到或超過短路電流啟動報警整定值時(此值可根據用戶要求出廠前整定)，短路傳感器發出報警信號，主機通過光纖接收到此信號后，產生報警指示信號(指示燈快閃)。
2、 接地報警指示：當接地傳感器檢測到接地線路中電流達到或超過接地電流啟動報警不足定值時(此值可根據用戶要求出廠前整定)，發了報警信號，主機通過電纜或光纖接收到此信號后，產生相應的報警指示信號(指示燈快閃)。
3、 電池低電量報警指示：當指示器內電池電壓從3.6V降至2.7V時，產生報警信號，以提示維修人員更換電池。
4、 報警信息遠傳：指示器主機可根據不同報警指示信號驅動相應繼電器動作，用以進行信號 的遠程傳輸。
5、 自動復位：當指示器產生報警后，在整定的時間內，若無人工進行復位，指示器可自動進行復位。
6、 測試及復位：當指示器產生報警且故障消除后(指示燈慢閃)，此時可通過按下指示器主機面板上的按鈕清除報警狀態。在正常狀態下(無報警信號)，可按偏住前面板的按鈕并保持1秒，面板上的短路、接地報警指示燈閃爍，故障遠傳繼電器吸合，說明工作狀態正常，在變成慢閃后(2秒后)，再按此鈕可恢復成常態。

EKL1型故障指示器主要技術參數:
o 短路故障動作電流：150A－1500A
o 接地故障動作電流：10A-100A
o 精確度：±10％
o 環境溫度：-25～+70℃
o 環境濕度：+40℃相對濕度≤95％
o 功率：待機 ≤0.01mA；指示 ≤0.5mA
o 電源提供：鋰電池 3.6V/2.25Ah
o 自動復位時間：7Sec-2h-4h-8h可設置，其它設置可預訂
o 輸出繼電器觸點容量： 230V AC 1A / 125VDC 1A / 30VDC 2A
o 顯示盒尺寸：96(W)×49(H)×88(D)mm
o 顯示器面板開孔尺寸：92(W)×44(H)mm
o 傳感器尺寸：40(W)×40(H)×27(D)mm

防護等級：顯示器 IP40 傳感器 IP65
