您的位置：您的位置：首頁 → 高壓電器 → 高壓隔離開關 → 戶外隔離開關 → GW5系列戶外高壓隔離開關

產品名稱：

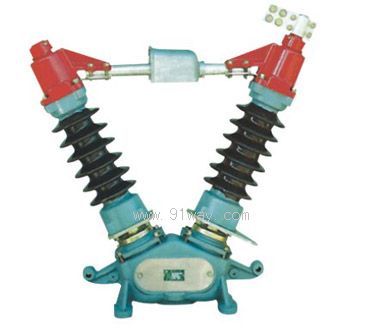

GW5系列戶外高壓隔離開關

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 戶外隔離開關

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

下載產品電子樣本（pdf格式）

GW5系列戶外高壓隔離開關產品詳細說明：

GW5系列戶外高壓隔離開關是三相交流50HZ戶外高壓電器，供有電壓無負荷時分合電路之用。
GW5系列戶外高壓隔離開關按外絕緣能力分為普通型和耐污型兩種，均可附裝接地開關，接地開關分單接地、雙接地兩種，接地開關按承受短路電流的電動力作用的熱效應能力又分為Ⅰ型和Ⅱ型。

結構：
GW5系列戶外高壓隔離開關配用CS17型人力操作機構，機構上附裝電磁鎖及設有聯鎖板以實現隔離開關主閘刀和接地開關之間的聯鎖。

產品型號 Type 　　　　　　　　　　　　　　　　參數 Data 　項目名稱 Item		GW5-40.5D D(W)	GW5-72.5D D(W)	GW5-126D D(W)
額定電壓 Rated Voltage KV		40.5	72.5	126
額定電流 Rated current A		630 1250 1600
額定短時耐受電流（有效值）Rated short time withstand current(rms) kA		20 31.5
額定短路持續時間 Rated short-circuit sustanined time S		4
額定峰值耐受電流（峰值）Rated peak withstand curent(peak) kA		50 80
接線端子額定靜拉力（縱向）Rated mechanical load of termina(axial)		500	500	750
額定短時工頻耐受電壓（有效值）　Rated short-time power frequence 　　　withstand voltage(rms) kV	對地 to each	85	140	185
	斷口 between breaks	110	160	210
額定雷電沖擊耐受電壓（峰值）　Lightning impulse withstand 　voltage(peak) KV	對地 to each	185	325	450
	斷口 between breaks	215	375	520
與隔離開關組裝的接地開關額定參數　Technical data of earthing switch is connected with disconnector
�、裥� 　Type	4s額定短時耐受電流（有效值） 4s short time withstand current(rms) kA	8
	額定峰值耐受電流（峰值） Peak withstand current(peak) kA	20
�、蛐� 　TypeⅡ	1s額定短時耐受電流（有效值） 1s short time withstand current(rms) kA	20 31.5
	額定峰值耐受電流（峰值） Peak withst and current(peak) kA	50 80

GW5系列戶外高壓隔離開關（示意圖）
