TR-2B轉矩測量儀產品詳細說明：

TR-2B轉矩轉速測量儀以磁粉制動器(電渦流制動器)作阻尼負載，以拉壓傳感器、光電（或磁電）轉速傳感器作檢測元件，可以采集動力機械的轉矩、轉速、功率。該儀器以數碼管顯示采集結果，備有RS232（或定制半雙工RS485）標準串行接口，實現與計算機通信。

一、技術指標
1．轉矩采集范圍：0~50000Nm （由拉壓傳感器的量程確定）
2．轉速采集范圍：2~20000r/min。
3．轉矩采集誤差：小于0.1%
4．轉速采集誤差：小于0.05%。
5．采樣周期：1秒
6．消耗功率：小于10w

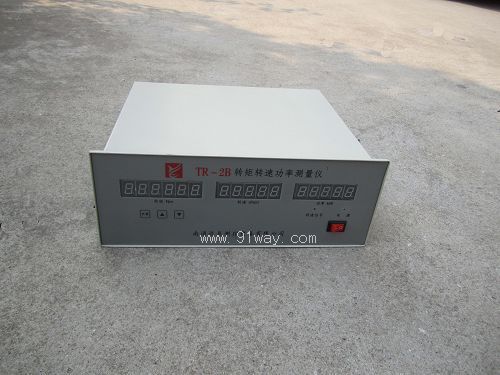

TR-2B轉矩測量儀面板介紹

前面板配置了“參數”、“+”、“-”三只按鍵， “參數”鍵用于選擇系統所需的參數及參數的存儲；“+”、“-”鍵用于修改系統參數。

工作原理
動力的轉矩等于力臂的長度乘以力傳感器所受的力；
動力的轉速對應與轉速傳感器輸出的脈沖數。

系統設置
該系統需設置如下參數：
1.轉矩量程 2.轉速傳感器齒數 3.串口通信地址
“參數”鍵為多功能鍵，用于設置3個系統參數。
儀器上電時，顯示“轉矩量程”、“ 轉速傳感器齒數”、“ 串口通信地址”。用于檢查參數是否正確。
按一下“參數”鍵，系統進入?yún)��?shù)設置狀態，此時，在功率顯示窗口顯示 F1，再按一次“參數”鍵，顯示 F2， 一直顯示到 F3, F1－F3分別對應于如上3個參數。當顯示 F3時，若再按一下“參數”鍵，此時，在功率顯示窗口顯示“―————”，系統將上面3個參數存儲（掉電不丟失），然后，自動回到工作狀態。
具體說明：
(1) 轉矩量程 F1
用于設定轉矩的量程，該值為轉矩傳感器的量程值。
按一下“參數”鍵，顯示F1，用“＋” 、“－” 鍵可改變設定值，其值為1、2、5……10000、20000、50000。
(2) 轉速傳感器齒數 F2
用于設置轉速傳感器的齒數（齒數范圍為：1~250），用“＋” 、“－” 鍵可改變設定值。
(3) 串口通信地址 F3
用于設置本機的通信地址，用“＋” 、“－” 鍵可改變設定，范圍為0～20。當不與計算機通信時，可不設置此參數。
五、傳感器的連接
(1) 力傳感器的信號線連接為：
端子1：屏蔽 端子2：0V 端子3：信號2 端子4：信號1 端子5：12V
(2) 轉速傳感器的信號線連接為：
端子6：0v 端子7：信號 端子8：+12v
六、 外設的連接
該儀器提供RS232串行接口，可與計算機進行通信。串行通信電纜連接如下：

TR-2B轉矩測量儀注意事項
（1） 正確設置“轉矩量程 F1”、 “傳感器齒數 F2”，否則采集結果將會錯誤。
（2） 儀器采集前預熱10分鐘。
（3） 轉矩值的正或負表示動力的旋轉方向。
（4） 顯示窗口顯示“E”或“-E”時表示采集值超出顯示范圍。
