用途：
JC-13、14型沖擊繼電器(以下簡稱繼電器)主要用于繼電保護及安全自動裝置回路中各類故障中報警啟動音響之用，是電站、變電所及各相關工程中央音響報警回路的重復動作元件。

繼電器型號名稱：



工作原理：

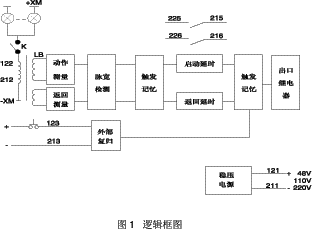

JC-13、14型繼電器由變壓器、測量取樣脈寬檢測、觸發記憶、自動復歸、延時動作和延時返回及穩壓電路組成。邏輯框圖見圖1。
當某一回路光字牌點亮?xí)r，電流流過繼電器的變流器初級繞組，在變流器次級繞組上感應出一脈沖電壓，該電壓分別送入動作測量和返回測量回路，由于動作測量只判斷燈亮有輸出，燈滅時無輸出，而返回測量只判斷燈滅時有輸出而燈亮?xí)r無輸出，因此動作測量和返順測量不會同時有輸出，而測量輸出送入脈沖寬度檢測器，以免由于回路中的感應電壓而造成繼電器的誤動作。經脈沖寬度判斷后送入觸發記憶回路，觸發記憶回路輸出送入動作延時和返回延時回路，經符合整定時間輸出至出口繼電器。
由于觸發回路具有記憶功能，當?shù)谝淮喂庾峙屏梁�，繼電器動作，若再有光字牌亮，電路不再對脈沖進行檢測，直到其中有一只光字牌熄滅,到預定返回時間后繼電器返回或繼電器被外部復歸返回。繼電器再一次進入循環狀態。
繼電器動作和返回均有延時回路，目的為使事故和預告信號在啟動音響系統中的互用性，同時繼電器還設有外部復歸接口。本繼電器可取代目前任何一種沖擊繼電器，且可為用戶省下原設備中用的時間繼電器。

主要技術參數：
4.1 直流額定電壓: 48V，110V, 220V ±20%，直流紋波<7%
4.2 最小沖擊動作電流: JC-13 0.1A；JC-14 0.01A。
4.3 最大熱穩定電流: JC-13 4A；JC-14 0.8A。
4.4 最小沖擊復歸電流: JC-13 0.1A； JC-14 0.01A
4.5 沖擊額定回路數: JC-13≤40路；JC-14≤80路。
4.6 觸點容量: 在電壓不大于250V、電流不大于1A、時間常數為40ms的直流回路中，觸點斷開容量為30W。 在交流電路中為500VA (coso = 0.4±0.1)。 觸點長期通過電流為5A。
4.7 功耗
4.7.1 在直流額定電壓下為≤3W。
4.7.2 在最大熱穩定電流下，測量回路功耗≤2W
4.8延時調整范圍 動作: 0-9s，返回: 0-9s 。
級差: 1s 誤差: 10%。
4.9 繼電器各不同回路間均能承受2kV，50Hz，1min耐壓試驗。各觸點之間能承受1kV，50Hz，1min耐壓試驗，而無擊穿及閃絡現象。
4.10 繼電器抗干擾試驗，絕緣試驗均符合ZBK-45020標準。
4.11 繼電器采用Combiflex結構，外形尺寸見附圖2(2S12C)，安裝尺寸按附圖6(2S12C)。

繼電器背后接線圖：
應用擴展:
由于JC-13、14繼電器內設有延時動作，延時返回時間回路，設延時動作整定t1，延時返回整定t2，所以有多種應用可擴展。
6.1 信號觸發自動復歸
無復歸按鈕:信號啟動t1后繼電器啟動，信號復歸t2后繼電器返回。
6.2 手動復歸
信號啟動t1后繼電器啟動，手復歸后繼電器返回。
6.3 繼電器自復歸
繼電器動合觸點串入復歸回路，信號啟動t1后繼電器啟動，繼電器動作t2后返回。

繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入結構中的附圖2和附圖6。

訂貨需知：
定貨應指定產品的型號、名稱、規格及數量。
