JY-2A/R型直流高低值電壓繼電器產品詳細說明：

用途：
JY-2A/R型直流高低值電壓繼電器為直流電壓自動調節測試元件，可與直流，鎳隔電池屏等配套使用。

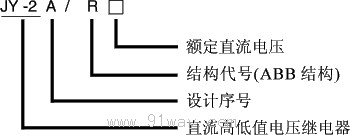

繼電器型號名稱：

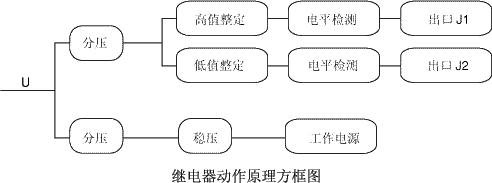

工作原理：
正常運行情況下，高值整定回路輸出電壓小于門檻電壓，繼電器J1不動作，指示燈不亮，低值整定回路輸出電壓大于門檻電壓，繼電器J2動作，動斷觸點斷開，指示燈不亮。
當被監控的輸出電壓的變化超過繼電器的整定范圍時(過高或過低)，繼電器的動合(高值)或動斷(低值)觸點接通控制回路，發出信號，即高值整定回路輸出電壓大于門檻電壓，動合觸點閉合，指示燈亮，低值整定回路輸出電壓小于門檻電壓，動斷觸點閉合，指示燈亮。



使用方法：
該繼電器高值和低值可分別通過面板上的撥輪開關進行整定，根據面板上的整定公式可在繼電器規定的整定范圍內任意調節(調節幅度不小于1V)，撥輪開關分別對應整定公式中的十位和個位。

JY-2A/R型直流高低值電壓繼電器主要技術參數：
5.1 額定直流電壓: 110V，220V。
5.2動作整定范圍額定直流電壓110V:高值110V～149V；低值90V～109V。額定直流電壓220V:高值220V～260V；低值190V～220V。
5.3動作時間:2倍動作值時，動作時間不大于20ms。
5.4定值誤差:不大于±2%。
5.5返回系數:高值不小于0.97，低值不大于1.02。
5.6功耗:在額定電壓下，繼電器功耗不大于6W。
5.7觸點性能當時間常數為5ms的電感性負載時，繼電器觸點斷開容量為交流電壓250V時，電流不大于7A，直流電壓為24V時，電流不大于5A。
5.8工作條件
a) 大力壓力80kPa-106kPa；
b) 環境溫度-10℃-+50℃；
c) 空氣相對濕度不高于90%(月平均最低溫度20℃);
d) 使用地方不允許有較強的外磁感應強度；
e) 使用地方不允許有導電塵埃與破壞金屬和絕緣的腐蝕性氣體；
f) 使用地方不允許有爆炸危險及充滿塵埃的介質；
g) 使用地方不允許有較嚴重的霉菌存在；
h) 使用地方不允許有較強的振動與沖擊；
i) 使用地方應當有防雨、雪、風沙裝置及沒有充滿水蒸氣。
5.9 絕緣電阻繼電器外殼與各端子間，以及電氣上無聯系的各電路之間的絕緣電阻不小于300MΩ。
5.10介質強度繼電器外殼與各端子間以及電氣上無聯系的各電路之間的絕緣強度，應能承受2kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。同組接點間應能承受1kV，50Hz交流電壓，歷時1min無閃絡與擊穿現象。
5.11抗干擾性能符合GB7261和GB6261《靜態繼電器及保護裝置的電氣干擾試驗》。

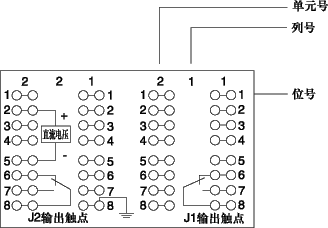

繼電器背后接線圖：
圖中觸點為繼電器失電狀態



繼電器外形尺寸及開孔尺寸：
見凸出式模數化插入結構中的附圖2和附圖6。

訂貨需知：
8.1 繼電器名稱、型號。
8.2直流額定電壓(如有特殊要求請另外提出)。
8.3 觸點形式如為特殊要求請另外寫明。
8.4 訂貨數量。
8.5繼電器配套: 繼電器底座和若干插座(須另行單獨訂貨)。
8.6 如有需要可改裝成交流高低電壓繼電器，整定范圍和使用方法同直流高低值電壓繼電器。
