ZGB箱式制動(負載)電阻柜產品詳細說明：

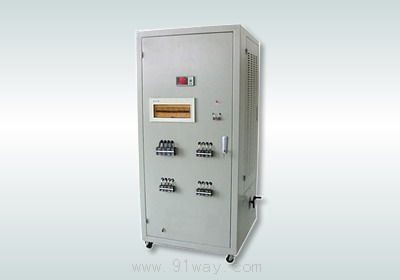

ZGB箱式制動(負載)電阻柜

型　　號：ZGB型
特　　點：ZXB系列電阻箱由優質大功率電阻器組合而成，可根據用戶需要配置各種形式的分檔開關調節，外形美觀，壽命長
應　　用：適用工作電壓直流500V～2000V，大功率、大電流的制動設備，試驗測試設備、電梯、起重等變頻器的能耗制動回路中。
使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+85℃)
結構形式：分交直流、單相、三相及無感電阻箱
特性要求：電阻箱尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003

ZGB箱式制動(負載)電阻柜外型尺寸及技術指標

型號	額定功率(W)	外 形 尺 寸						阻值范圍	重量(Kg)	配線(mm2)	組　合
		W	D	H	D1	W1	端子
ZGB-20	20KW	700	500	800	340	635	M8	1～10KΩ	20	20~120	10KW×2
ZGB-40	40KW	700	500	1100	340	635	M8	1～10KΩ	40		10KW×4
ZGB-60	60KW	700	500	1500	340	635	M8	1～10KΩ	60		20KW×3
ZGB-80	80KW	700	600	1700	340	635	M8	1～10KΩ	80		20KW×4
ZGB-100	100KW	700	600	1800	340	635	M10	1～10KΩ	100		20KW×5
ZGB-200	200KW	1400	600	1800	340	635	M10	1～10KΩ	200		100KW×2
ZGB-300	300KW	1400	700	1800	340	635	M10	1～10KΩ	300		100KW×3
ZGB-400	400KW	2800	700	1800	340	635	M12	1～10KΩ	380		100KW×4
ZGB-500	500KW	2800	700	1800	340	635	M12	1～10KΩ	500	150	100KW×5
ZGB-1000	1000KW	5600	700	1800	340	635	M12	1～10KΩ	800		500KW×2

使用溫度范圍：-55℃～+315℃
阻值允許偏差：±10%
絕緣電壓： 2.5KV
額定功率： 20KW～1000KW
