ZXB箱式制動(負載)電阻箱產品詳細說明：

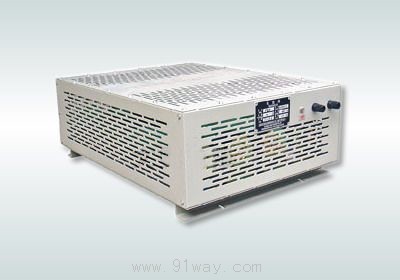

ZXB箱式制動(負載)電阻箱

型　　號：ZXB型
特　　點：ZXB系列電阻箱由優質大功率電阻器組合而成，可根據用戶需要配置各種形式的分檔開關調節，外形美觀，壽命長
應　　用：適用工作電壓直流500V～2000V，大功率、大電流的制動設備，試驗測試設備、電梯、起重等變頻器的能耗制動回路中。

使用環境：額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+85℃)
結構形式：分交直流、單相、三相及無感電阻箱
特性要求：電阻箱尺寸可依據用戶特殊要求協商定制
適用標準：GB/T5729-2003

ZXB箱式制動(負載)電阻箱外型尺寸及主要技術指標

型號	額定功率(W)	外 形 尺 寸(mm)						阻值范圍	重量(Kg)	配線(mm2)	組　合
		W	D	H	D1	W1	端子
ZXB-1	1KW	250	500	125	475	200	M6	1～10KΩ	5.3	6	1.0KW×1
ZXB-2	2KW	250	500	125	475	200	M6	1～10KΩ	6.5		1.0KW×2
ZXB-3	3KW	280	500	140	475	240	M6	1～10KΩ	7.8		1.5KW×2
ZXB-4	4.5KW	340	600	140	585	280	M6	1～10KΩ	12.0		1.5KW×3
ZXB-5	5KW	340	600	140	585	280	M6	1～10KΩ	14.0		5.0KW×1
ZXB-6	6KW	340	600	140	585	280	M6	1～10KΩ	14.0		2.0KW×3
ZXB-8	8KW	410	700	140	685	340	M6	1～10KΩ	16.5		2.0KW×4
ZXB-10	10KW	410	700	140	685	340	M6	1～10KΩ	18.5		10.0KW×1
ZXB-15	15KW	410	700	280	685	340	M6	1～10KΩ	30.0	15	7.5KW×2
ZXB-20	20KW	410	700	280	685	340	M6	1～10KΩ	35.0		10.0KW×2

使用溫度范圍：-55℃～+315℃
阻值允許偏差：±10%
絕緣電壓： 2.5KV
