YXG-100-B,YXG-150-B防爆感應接點壓力表產品詳細說明：

YXG-100-B YXG-150-B 防爆感應接點壓力表

儀表專用于周圍環境有可燃介質及爆炸性混合物危險的場所，測量液體、氣體的壓力，有自動控制、自動報警等功能。 儀表采用了無觸點感應開關，具有很高的安全可靠性。

儀表按GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分通用要求》及GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分本質安全型“i”》制造，經國家級儀器儀表防爆安全監督檢驗站檢驗，防爆安全性能符合GB3836.1-2000和GB3836.4-2000的標準要求。防爆合格證號為：GYB03196。儀表必須與安全柵（推薦選用德國P+F公司生產的WE77/EX2或WE77/EX1安全柵——防爆式控制單元）配套使用，構成本質安全防爆系統，方可使用于現場存在IIC級以下的爆炸性氣體混合物的場所。

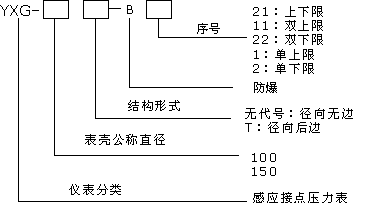

型號命名：




技術參數：
執行標準：Q/320211 DGH08-2002
精確度等級：1.6級
測量范圍：0-016,0-0.25,0-0.4,0-0.6,0-1.0,0-1.6,0-2.5,0-4.0,0-6.0,0-10,0-16,0-25,0-40,0-60,-0.1-0.15,-0.1-0.3,-0.1-0.5,-0.1-0.9,-0.1-1.5,-0.1-2.4MPa
工作溫度：-10℃~55℃
防護等級：IP54
防爆標志：Exib II CT4
電氣參數：工作電壓 8V DC
工作電流： 通≥3mA ，斷≤1mA
安裝現場不存在對產品外殼有腐蝕作用的氣體。

按點型式與按制方式：表一

型號	示意圖	接點型式	控制片隨指示針變動時的位置	等效接觸式接點
YXG-□-B21		上、下限	1、控制片皆處于感應開關內。 2、指示針上行（或下行）時，上限接點（下限接點）的控制片退出感應開關	1、二接點皆斷開。 2、上限接點（下限接點）接通
YXG-□-B11		雙上限	1、控制片皆處于感應開關內。 2、指示針上行時，接點1、2的控制片順序退出感應開關	1、二接點皆斷開。 2、接點1、2順序接通
YXG-□-B22		雙下限	1、控制片皆處于感應開關內。 2、指示針下行時，接點2、1的控制片順序退出感應開關	1、二接點皆斷開。 2、接點2、1順序接通。
YXG-□-B1		單上限	1、控制片處于感應開關內。 2、指示針上行時，接點控制片退出感應開關。	1、接點斷開。 2、接點接通。
YXG-□-B2		單下限	1、控制片處于感應開關內。 2、指示針下行時，接點控制片退出感應開關。	1、接點斷開。 2、接點接通。
注：示圖中控制片在感應開關內，示接點呈斷開狀態（接點電流≤1mA）           控制片在感應開關外，示接點呈接通狀態（接點電流≥3mA）           100, 150


表二：

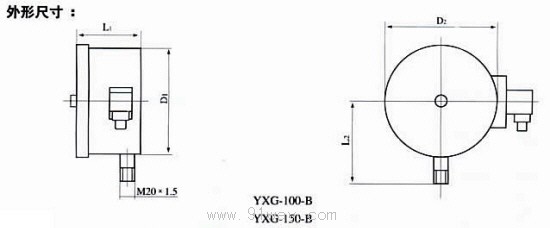

型號	D1	D2	L1	L2
YXG-100-B	100	100	88	94
YXG-150-B	150	161	90	126

注：
1、儀表與安全柵本安端之間的連接電纜必須為屏蔽電纜（必須有絕緣護套），每根芯線截面積>0.5mm2，其屏蔽層應在安全場所接地。電纜布線應盡可能排除電磁干擾的影響，并使電纜分布電容小于0.2μF，分布電感小于2mH。
2、用戶不得自行更換產品的零部件。
3、非防爆要求場所使用本儀表時，可配用本廠生產的YXG-K控制器。

使用與訂貨須知：
儀表名稱、型號、測量范圍
