WYLG系列節流式流量計產品詳細說明：

WYLG系列節流式流量計簡介

節流式流量計是目前工業生產中用來測量氣體、液體和蒸汽流量的最常見的一種流量儀表。公司生產的節流式流量計有角接取壓、法蘭取壓和D—D/2徑距取壓，ISA1932噴嘴、長頸噴嘴和文丘利管等。除上述標準節流裝置外，公司還提供各種特殊節流件，如1/4圓噴嘴、圓缺孔板、雙重孔板、內藏孔板、均速管流量傳感器等。

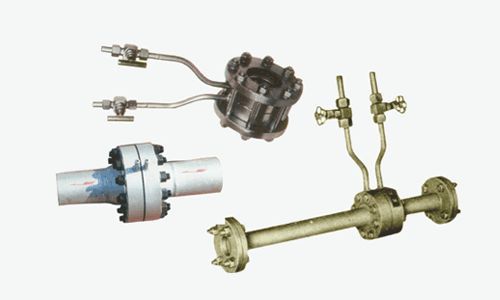

WYLG系列節流式流量計

產品技術指標

工作原理：
充滿管道的流體流經管道內的節流裝置，流束將在節流件處形成局部收縮，從而使流速增加，靜壓力降低，于是在節流件上下游兩側會產生靜壓力差（或稱差壓），流體的流速愈大該差壓也愈大，所以可通過測量此差壓來衡量流體流過節流裝置時的流量大小，這種測量方法是以能量守恒定律和流動連續性方程為基礎的。用差壓變送器測量這個靜壓力差，經過二次儀表轉換即可測量瞬時流量和累積流量 。

WYLG系列節流式流量計技術資料：

角接取壓標準孔板
適用范圍：公稱通徑DN=（50～400）mm，公稱壓力PN=（0.01～2.5）MPa；

法蘭取壓標準孔板
適用范圍：公稱通徑DN=（50～750）mm，公稱壓力PN=（0.01～2.5）MPa；

D－D/2徑距取壓標準孔板或長徑噴嘴帶測量管
適用范圍：公稱通徑DN=（50～750）mm，公稱壓力PN=（0.01～20）MPa；

鉆孔取壓帶柄孔板
適用范圍：公稱通徑DN=（400～3000）mm，公稱壓力PN=（0.01～1.6）MPa；

高溫高壓節流裝備
適用范圍：公稱通徑DN=（15～300）mm，公稱壓力PN=（6.4～32）MPa；
工作溫度T=（300～550）℃

文丘利管圈板焊接式或機械加工式
適用范圍：公稱通徑DN=（50～2000）mm，公稱壓力PN=（0.01～2.5）MPa；

均速管流量傳感器
適用范圍：公稱通徑DN=（25～3000）mm，公稱壓力PN=（0.01～2.5）MPa；

執行標準
國家標準GB/T2624—93，國際標準ISO5176—1，2，3（1991）。
