JZC1系列接觸式繼電器用途:

JZC1(3TH)系列輔助接觸器，應用于交流50HZ或60HZ，電壓為660V及以下和直流電壓660V及以下的控制電路中，用來控制各種電磁鐵線圈及用作為電信號的放大和傳遞，是實現自動、運動必不可少的低壓電器元件。

正常工作條件:

1. 工作環境: -25℃~+55℃
2. 海拔高度: ≤2000m
3. 空氣濕度: ≤90%（+25℃）
4. 在無顯著搖動和沖擊振動的地方
5. 在沒有雨雪侵襲的地方
6. 沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣的氣體和導電塵埃

JZC1系列接觸式繼電器結構特征 :

1. 繼電器采用E形鐵心，雙斷點橋式觸頭系統的直動式運動結構，動作可靠。
2.JZC1（3TH80）有四對觸頭可組合。JZC1（3TH82）有八對觸頭可組合。
3.繼電器動作機構靈活，手動檢查方便，結構設計緊湊，可防止外界雜物及灰塵落入繼電器的活動部位。
4.繼電器外形尺寸小巧，安裝面積小，安裝方式可用螺釘緊固，也可扣裝在35毫米寬的標準安裝導軌上，具有裝卸迅速方便之優點。
5.觸頭為橋式雙斷點結構，觸頭材料由電性能優越的銀錫合金制成，具有使用壽命長及良好的接觸可靠性。
6.繼電器電磁鐵工作可靠、損耗小、噪音小，具有很高的機械強度，線圈的接線端裝有電壓規格的標志牌，標志牌按電壓等級著有特定的顏色，清晰醒目，接線方便，可避免因接錯電壓規格而導致線圈燒毀。

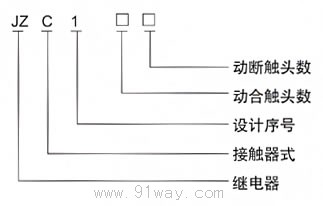

JZC1系列接觸式繼電器型號及含義:

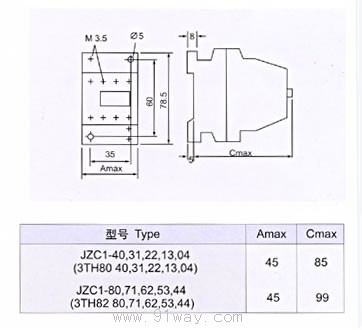

JZC1系列接觸式繼電器外形及安裝尺寸:

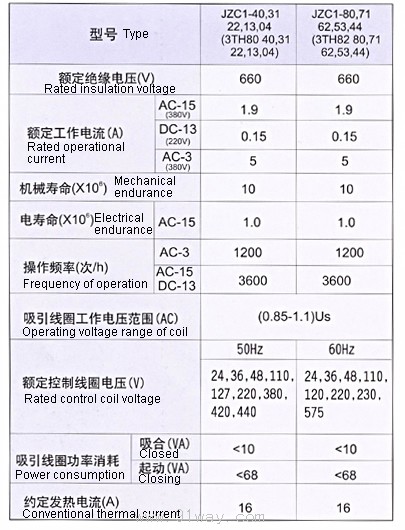

JZC1系列接觸式繼電器技術參數：

JZC1系列接觸式繼電器
