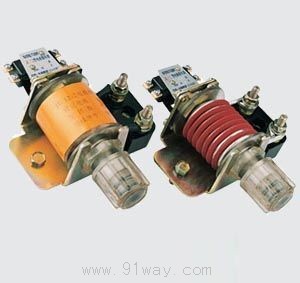

JL12系列過電流繼電器
1.應用范圍
 JLl2系列過電流延時繼電器適用于電壓為380V，電流從
5A至300A，頻率為50Hz的線路中，該繼電器主要作起重
機械設備中的繞線型電動機的起動過載過流保護。

2.型號

3.主要技術參數
繼電器的觸頭額定電流為5A，線圈額定電流規格有：5、10、15、20、30、40、50、60、75、100、150、200、300A。
繼電器在環境溫度—25’C～+40’C經凋節后其特性應符合下表的規定上。



4.使用及維修
在環境溫度為-25~C—+40~C時，溫度變化對硅油粘度的影響，使繼電器的動作時間有所變化，則可調節該繼電器下端的調節螺釘，以達到特殊要求。
繼電器采用無色透明硅油作為油標的阻尼液體，發現硅油變質一定要用(201-100甲基硅汕)更換，不得刖其它油類代替。
修理時發現封門塞上的橡皮帽損壞，可向制造廠購買。

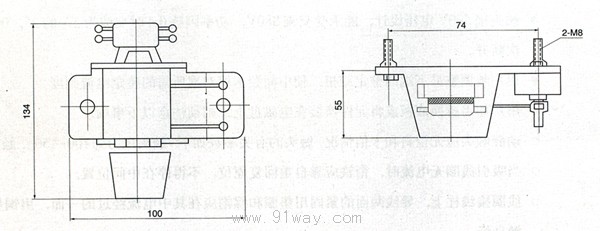

5.外形尺寸及安裝尺寸

JL12系列過電流延時繼電器
