SS-94時間繼電器產品詳細說明：

用途：
SS-94時間繼電器用于電力系統二次回路的繼電保護電路及自動控制中，作為延時控制元件之用。適用于時間測量精度要求高，配合時間級差小的場合。

SS-94時間繼電器型號名稱：

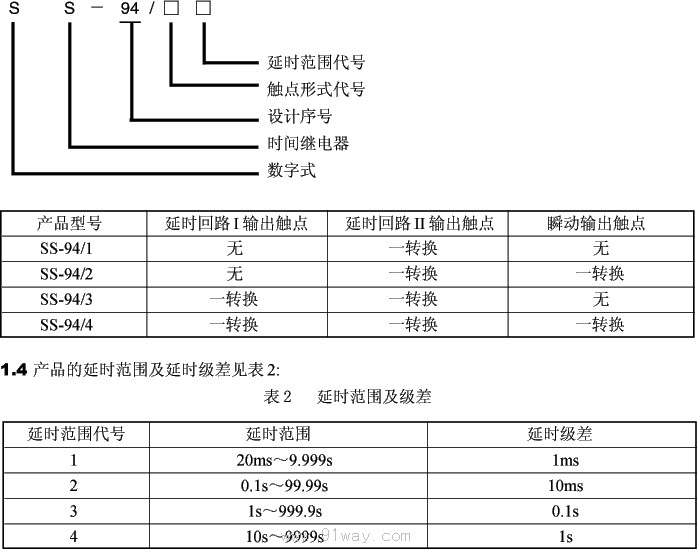

繼電器的型號及其所代表的含義如下：
產品的觸點數量及觸點形式見表1:
產品的延時范圍及延時級差見表2:



工作原理：

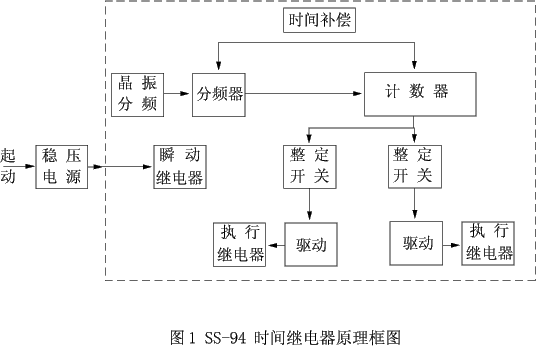

本繼電器為靜態型數字式時間繼電器，采用進口CMOS集成電路構成，利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。施加額定電壓后，內部瞬動繼電器動作并出口，同時使晶體起振，產生時鐘脈沖，經分頻后由計數器計數，當所計脈沖數達到延時整定時，觸發器翻轉，驅動執行繼電器動作出口。繼電器原理框圖見圖1



使用方法：
4.1安裝方式
單個繼電器為嵌入式安裝
4.2使用
a) 使用時注意電壓規格以及正、負極性；
b) 應滿足產品的工作環境條件；
4.3維護本產品應定期檢查，首先進行外觀檢查，印刷電路板焊點有否脫落，導線有否折段等。其次檢查直流回路是否工作正常。

主要技術參數：
2.3 結構形式及外形尺寸
繼電器為靜態型原理，嵌入插入式結構，其外形尺寸及開孔尺寸見通用型結構系統中的附圖7。
2.4 繼電器重量繼電器重量不超過1.1kg.
3.1 額定值: 直流220V、110V、48V；
3.2 延時整定范圍
a) 20ms～9.999s （級差1ms）;
b) 0.1s～99.99s （級差10ms）;
c) 1s～999.9s （級差0.1s）;
d) 10s～9999s （級差1s）。
3.3 動作值及返回值在基準條件下，繼電器動作電壓不大于70%額定電壓，返回電壓不小于10%額定電壓。
3.4 延時一致性在基準條件下，繼電器的延時一致性不大于（0.1%整定值＋3ms）。延時一致性＝５次測量最大值－５次測量最小值
3.5 延時整定誤差在基準條件下，繼電器延時整定誤差的絕對值不大于（0.1%整定值＋3ms）。延時平均誤差＝５次測量平均值－整定值
3.6 返回時間: 返回時間應不大于25ms。

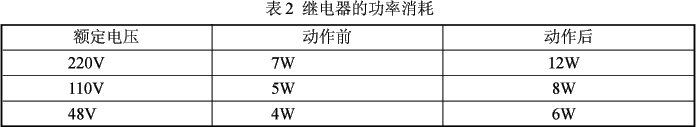

3.7 功率消耗: 在額定電壓下，繼電器的功率消耗不大于表2的規定值
3.8觸點性能
在電壓不大于250V，電流不大于1A的直流有感負荷(時間常數為5ms±0.75ms)電路中，觸點斷開容量為30W。
3.9介質強度繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，應能承受2kV（有效值）50Hz的交流電壓歷時1min試驗而無絕緣擊穿或閃絡現象。
工作環境條件
產品在下列條件下應能可靠地工作
a) 環境溫度: -10℃～+50℃；
b) 大氣壓力: 80kPa～110kPa；
c) 相對濕度: 最濕月的平均最大相對濕度為90%，同時該月的平均最低溫度為25℃，且表面無凝露，最高溫度為40℃時，平均最大相對溫度不超過50%；
d) 無導電塵埃與破壞金屬和絕緣的腐蝕性氣體的環境中；
e) 沒有爆炸危險及不充滿塵埃的介質中(如煤灰、磨料、木屑等);
f) 工作位置: 任一方向傾斜不超過5。及不劇烈振動和沖擊；
g) 使用地點具有防雨、雪、風砂裝置及沒有充滿水汽的環境中；
h) 沒有較嚴重的霉菌存在的地方；
i) 使用地方不允許有較強的外磁感應強度。

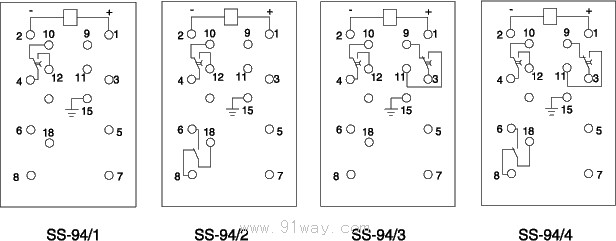

繼電器背后接線圖：



訂貨需知：
a) 產品型號、名稱、額定電壓和結構形式等（參照1.2～1.4）；
b) 訂購數量；
c) 繼電器配套：如底座等
