產品名稱： | TSR-40DA-W三相電壓型調壓固態繼電器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 固態繼電器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 月盛 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
TSR-40DA-W三相電壓型調壓固態繼電器
控制回路與負載回路之間光電隔離。
可控硅輸出，零電流關斷。
內設阻容吸收回路 。
控制信號與TTL邏輯兼容；可選配安全防護罩。
外形長方型，環氧樹脂灌封(模塊)。
使用時需配適當散熱器，必要時加強迫風冷。
三相啟動特性一致。
阻燃工程塑料外殼，金屬底板
用途廣范:如工業電爐,烘箱,水泵,電動機,電氣開關柜,自動化控制等設備
參數:
| 型 號 |
TSR-40DA-W TSR-60DA-W TSR-80DA-W TSR-100DA-W TSR-120DA-W | |
| 輸 入 參 數 |
控制方式 | 0-10VDC直流 |
| 輸入電流 |
4-20ma | |
| 工作指示 | LED | |
| 通斷時間 | ≤10mS(毫秒) | |
|
可靠關斷電壓 |
/ | |
| 輸 出 參 數 |
輸出電壓 | 交流380VAC |
|
額定工作電流 |
40A.60A.80A.100A.120A.150A | |
| 通態壓降 | ≤1.5V | |
|
最小導通電流 |
50mA | |
|
斷態漏電流 |
小于10mA | |
| 性 能 參 數 |
介質耐壓 |
2500VAC，1分鐘 |
| 絕緣電壓 | ≥2500V | |
| 絕緣電阻 | ≥100MΩ | |
| 工作溫度 | —35～75 ℃ | |
| 電源頻率 | 50/60HZ | |
| 散熱條件 | ≥25A配散熱器,≥40A再加風扇強冷 | |
| 負載電流安全系數 | 阻性負載取2-4倍,感性負載取3-5倍 | |
| 外形尺寸 | 105.0L×74.0W×33.0H | |
| 重量 | 280g | |

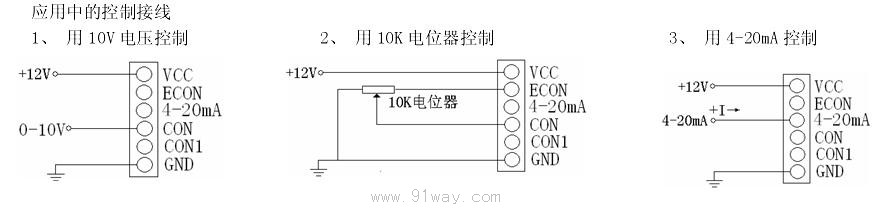

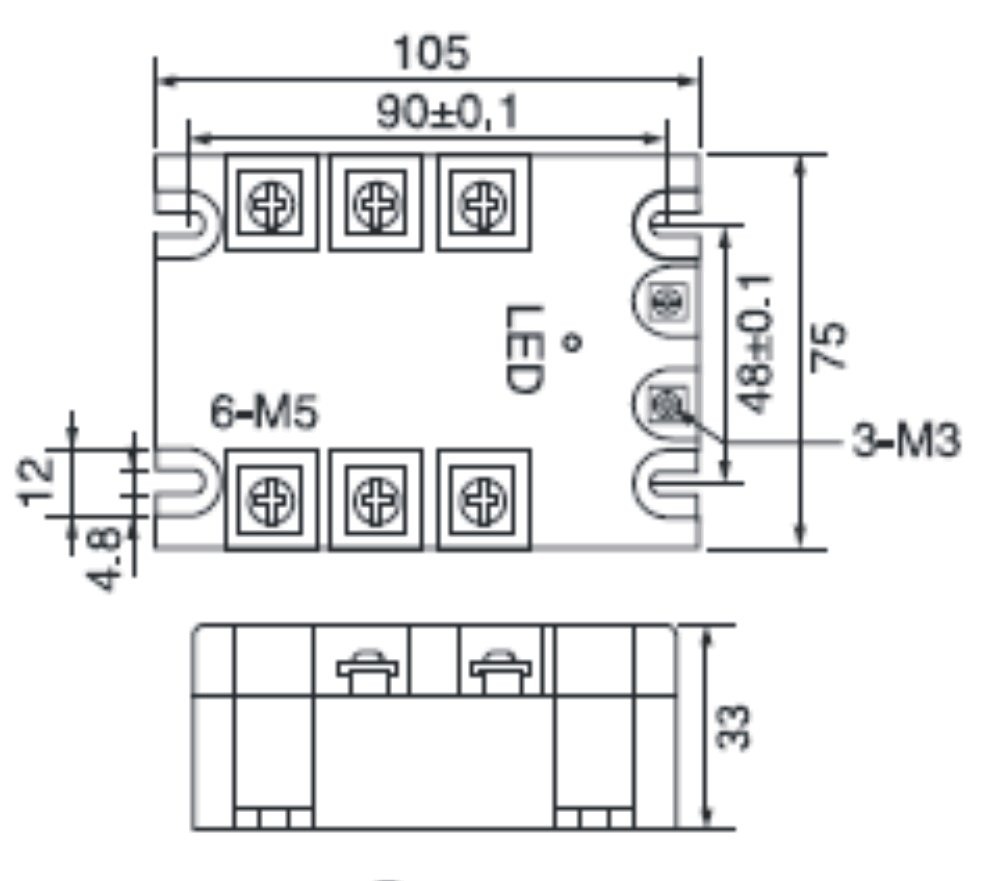

電流型三相固態調壓器外形尺寸和安裝接線圖:(單位:mm)
TSR-40DA-W三相電壓型調壓固態繼電器
